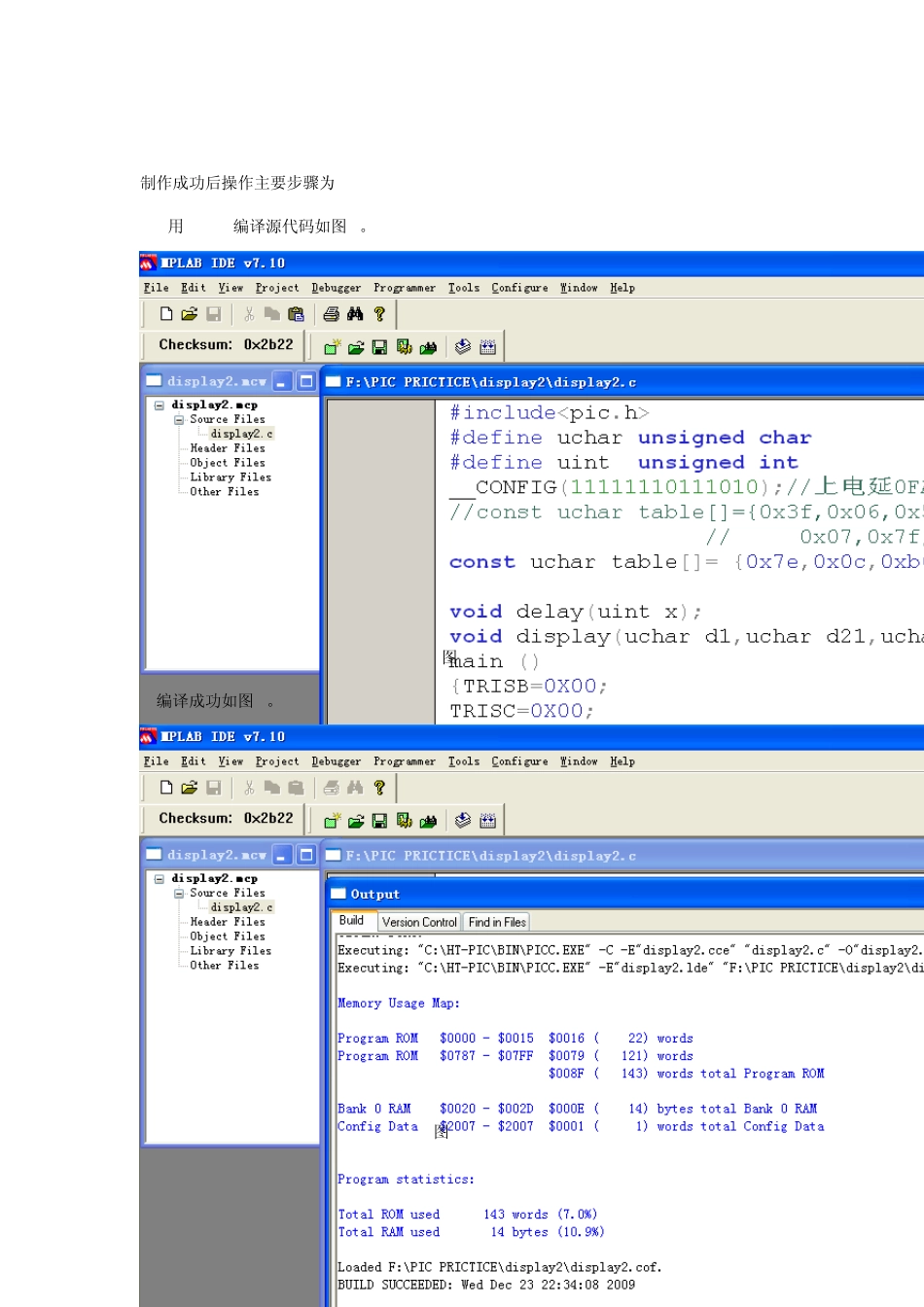

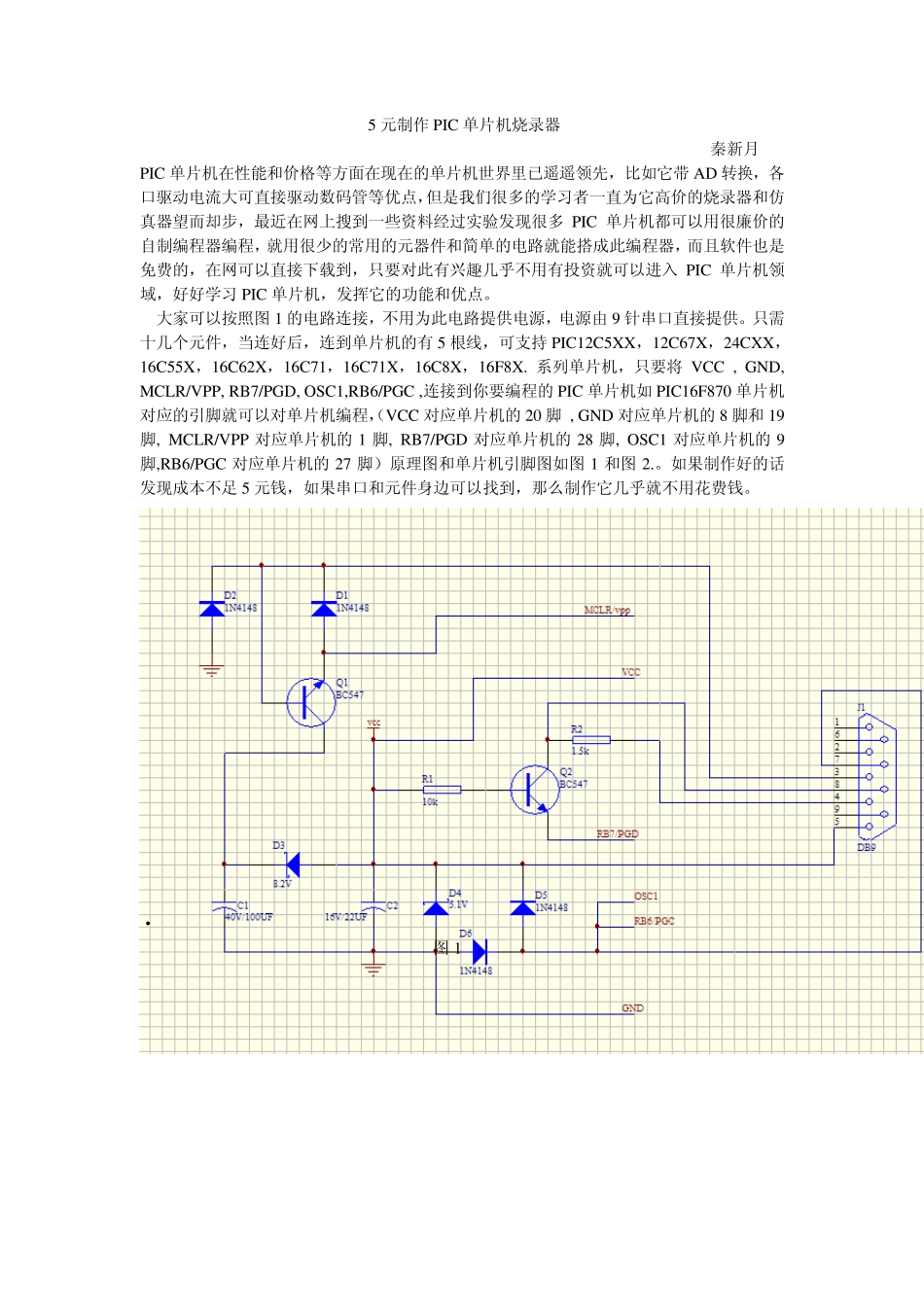

5 元制作 PIC 单片机烧录器 秦新月 PIC 单片机在性能和价格等方面在现在的单片机世界里已遥遥领先，比如它带 AD 转换，各口驱动电流大可直接驱动数码管等优点，但是我们很多的学习者一直为它高价的烧录器和仿真器望而却步，最近在网上搜到一些资料经过实验发现很多 PIC 单片机都可以用很廉价的自制编程器编程，就用很少的常用的元器件和简单的电路就能搭成此编程器，而且软件也是免费的，在网可以直接下载到，只要对此有兴趣几乎不用有投资就可以进入 PIC 单片机领域，好好学习 PIC 单片机，发挥它的功能和优点。 大家可以按照图 1 的电路连接，不用为此电路提供电源，电源由9 针串口直接提供。只需十几个元件，当连好后，连到单片机的有 5 根线，可支持PIC12C5X X ，12C67X ，24CX X ，16C55X ，16C62X ，16C71，16C71X ，16C8X ，16F8X . 系列单片机，只要将V CC , GND, MCLR/V PP, RB7/PGD, OSC1,RB6/PGC ,连接到你要编程的 PIC 单片机如 PIC16F870 单片机对应的引脚就可以对单片机编程，（V CC 对应单片机的 20 脚 , GND 对应单片机的 8 脚和 19脚, MCLR/V PP 对应单片机的 1 脚, RB7/PGD 对应单片机的 28 脚, OSC1 对应单片机的 9脚,RB6/PGC 对应单片机的 27 脚）原理图和单片机引脚图如图 1 和图 2.。如果制作好的话发现成本不足5 元钱，如果串口和元件身边可以找到，那么制作它几乎就不用花费钱。 · 图 1 图2 自制烧录器如图3 和图4，可以当烧录器也可以连到实验板做在线烧录器。 图3 图4 编程软件可选用 IC-PROG 和Pony Prog2000。建议使用 IC-PROG，无论支持的器件，烧写速度及稳定性都优于 Pony Prog2000 ，不过得先用 PIC 公司的 MPLAB 将源代码编译成十六进制的数据再用这两个软件写到单片机里。 注意：这款编程器跟电脑连接是采用 9针串口的，假如你没有，可以采用 25针的串口，但是接线当然需要一些改动，具体如下： 25针串口对 9针串口 2------3 7------5 5------8 20-----4 4------7 制作成功后操作主要步骤为 1. 用MPLAB编译源代码如图5。 图5 2.编译成功如图6。 图6 3.连接自制编程器到电脑，连接编程器的5根线到对应的单片机引脚，笔者是直接连到自制数码管实验板上单片机的5个引脚如图7图8。 图7 图8 4.打开烧录软件 ，选择要烧录的芯片型号图9 图9 5.打开 MPLAB编译的十六进制或二进制文件如图10。 ...
