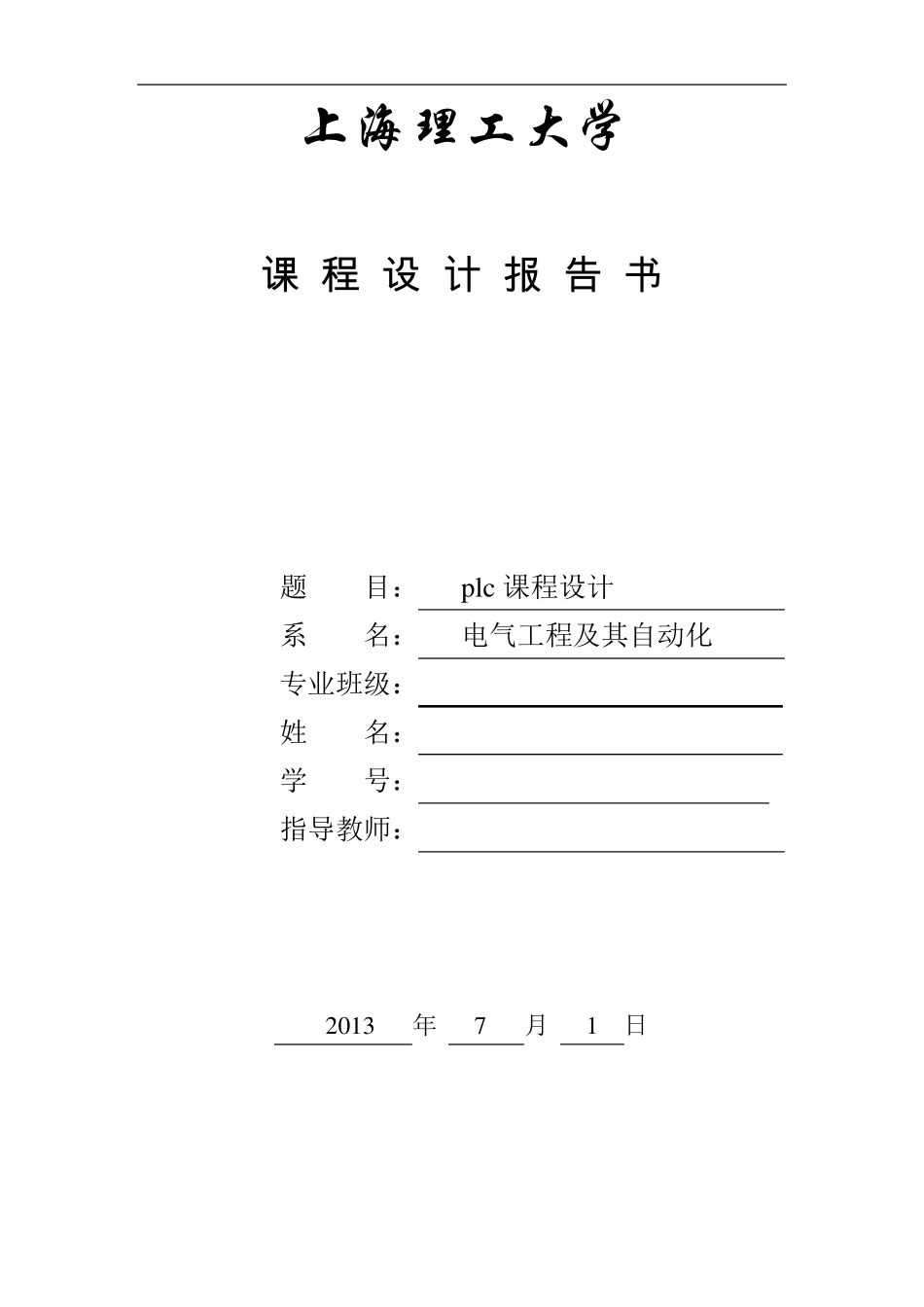

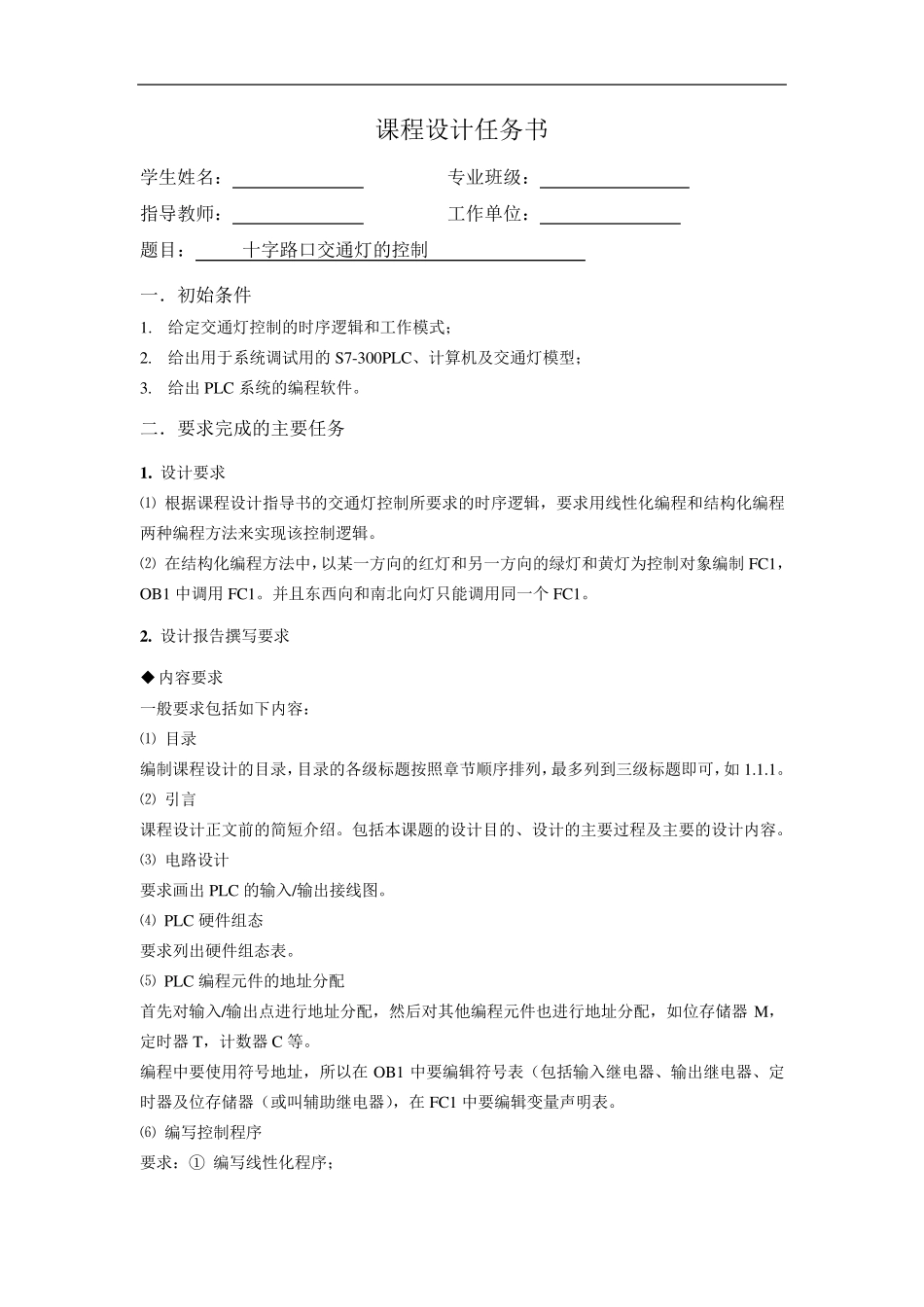

上 海 理 工 大 学 课 程 设 计 报 告 书 题 目： p lc 课程设计 系 名： 电气工程及其自动化 专业班级： 姓 名： 学 号： 指导教师： 2013 年 7 月 1 日 课程设计任务书 学生姓名： 专业班级： 指导教师： 工作单位： 题目： 十字路口交通灯的控制 一．初始条件 1
给定交通灯控制的时序逻辑和工作模式； 2
给出用于系统调试用的 S7-300PLC、计算机及交通灯模型； 3
给出 PLC 系统的编程软件
二．要求完成的主要任务 1
设计要求 ⑴ 根据课程设计指导书的交通灯控制所要求的时序逻辑，要求用线性化编程和结构化编程两种编程方法来实现该控制逻辑
⑵ 在结构化编程方法中，以某一方向的红灯和另一方向的绿灯和黄灯为控制对象编制 FC1，OB1 中调用 FC1
并且东西向和南北向灯只能调用同一个 FC1
设计报告撰写要求 内容要求 一般要求包括如下内容： ⑴ 目录 编制课程设计的目录，目录的各级标题按照章节顺序排列，最多列到三级标题即可，如 1
⑵ 引言 课程设计正文前的简短介绍
包括本课题的设计目的、设计的主要过程及主要的设计内容
⑶ 电路设计 要求画出 PLC 的输入/输出接线图
⑷ PLC 硬件组态 要求列出硬件组态表
⑸ PLC 编程元件的地址分配 首先对输入/输出点进行地址分配，然后对其他编程元件也进行地址分配，如位存储器M，定时器T，计数器C 等
编程中要使用符号地址，所以在 OB1 中要编辑符号表（包括输入继电器、输出继电器、定时器及位存储器（或叫辅助继电器），在 FC1 中要编辑变量声明表

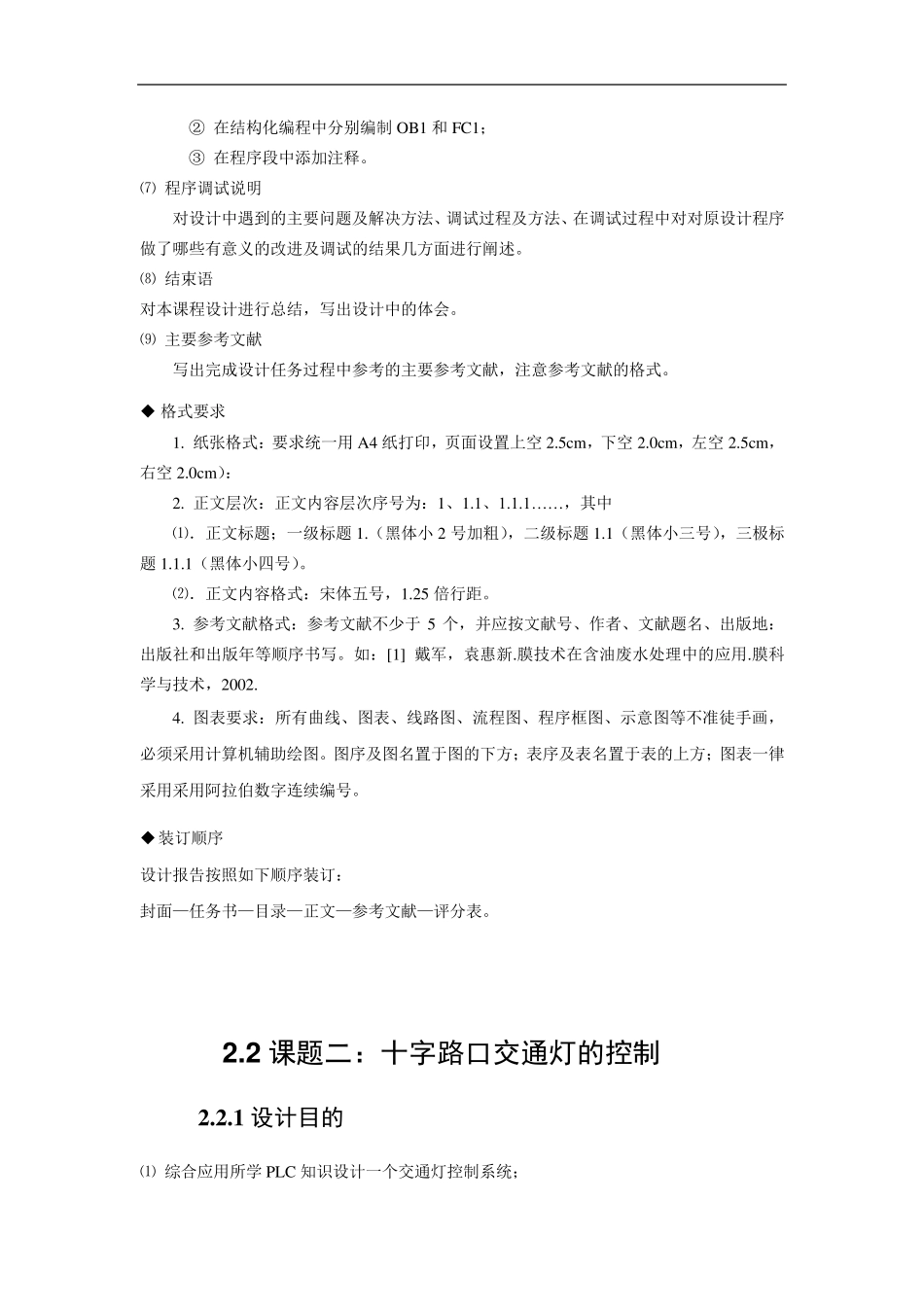

⑹ 编写控制程序 要求：① 编写线性化程序； ② 在结构化编程中分别编制 OB1 和 FC1； ③ 在程序段中添加注释
⑺ 程序调试说明 对设计中遇到的主要问题及解决方法、调试过程及方法、在调试过
