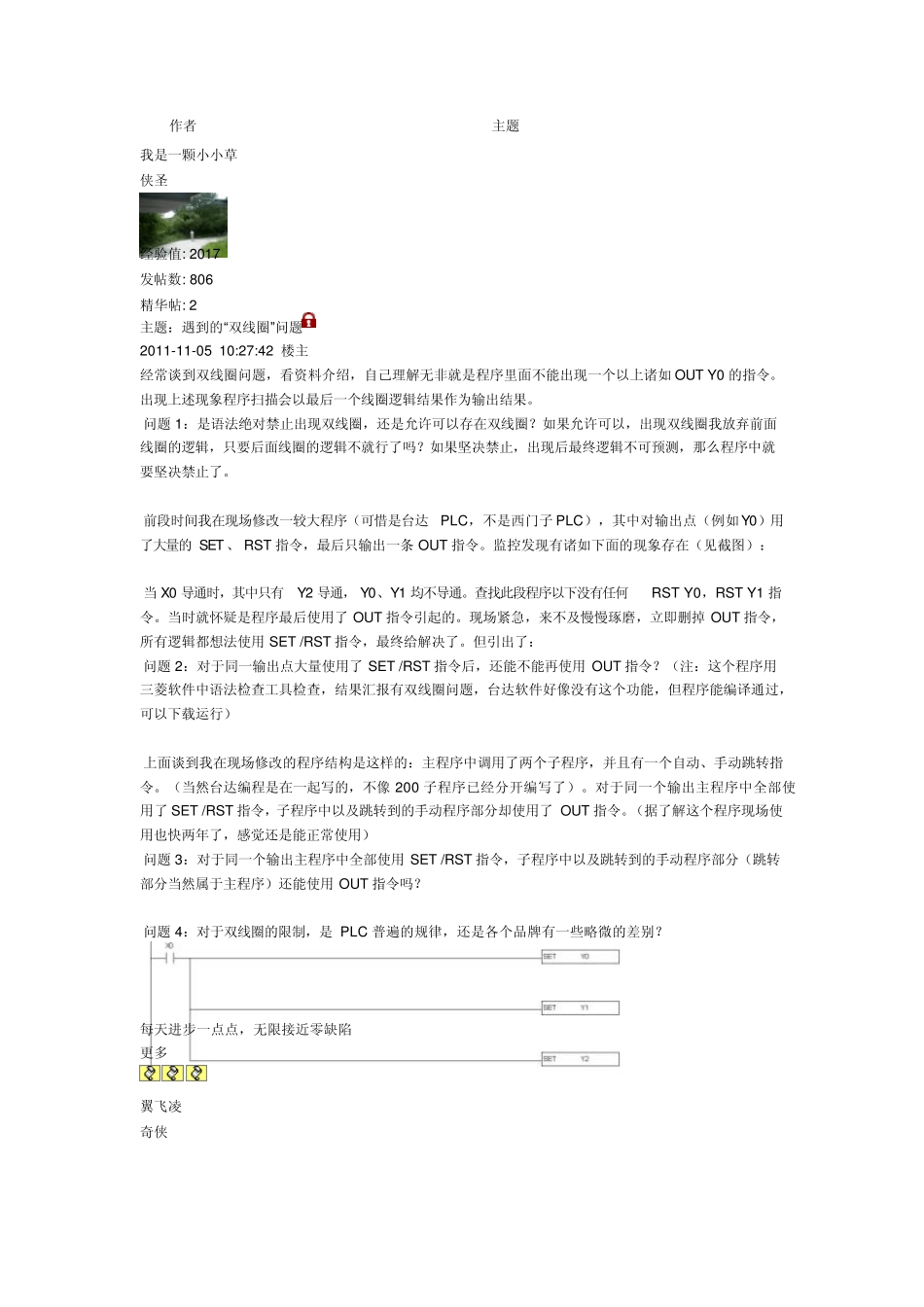

作者 主题 我是一颗小小草 侠圣 经验值: 2017 发帖数: 806 精华帖: 2 主题：遇到的“双线圈”问题 2011-11-05 10:27:42 楼主 经常谈到双线圈问题，看资料介绍，自己理解无非就是程序里面不能出现一个以上诸如OUT Y0 的指令。出现上述现象程序扫描会以最后一个线圈逻辑结果作为输出结果。 问题1：是语法绝对禁止出现双线圈，还是允许可以存在双线圈？如果允许可以，出现双线圈我放弃前面线圈的逻辑，只要后面线圈的逻辑不就行了吗？如果坚决禁止，出现后最终逻辑不可预测，那么程序中就要坚决禁止了。 前段时间我在现场修改一较大程序（可惜是台达PLC，不是西门子PLC），其中对输出点（例如Y0）用了大量的SET、 RST 指令，最后只输出一条 OUT 指令。监控发现有诸如下面的现象存在（见截图）： 当 X0 导通时，其中只有Y2 导通，Y0、Y1 均不导通。查找此段程序以下没有任何RST Y0，RST Y1 指令。当时就怀疑是程序最后使用了OUT 指令引起的。现场紧急，来不及慢慢琢磨，立即删掉 OUT 指令，所有逻辑都想法使用SET /RST 指令，最终给解决了。但引出了： 问题2：对于同一输出点大量使用了SET /RST 指令后，还能不能再使用OUT 指令？（注：这个程序用三菱软件中语法检查工具检查，结果汇报有双线圈问题，台达软件好像没有这个功能，但程序能编译通过，可以下载运行） 上面谈到我在现场修改的程序结构是这样的：主程序中调用了两个子程序，并且有一个自动、手动跳转指令。（当然台达编程是在一起写的，不像 200 子程序已经分开编写了）。对于同一个输出主程序中全部使用了SET /RST 指令，子程序中以及跳转到的手动程序部分却使用了OUT 指令。（据了解这个程序现场使用也快两年了，感觉还是能正常使用） 问题3：对于同一个输出主程序中全部使用SET /RST 指令，子程序中以及跳转到的手动程序部分（跳转部分当然属于主程序）还能使用OUT 指令吗？ 问题4：对于双线圈的限制，是PLC 普遍的规律，还是各个品牌有一些略微的差别？ 每天进步一点点，无限接近零缺陷 更多 翼飞凌 奇侠 作者 主题 经验值: 6297 发帖数: 4244 精华帖: 16 主题：回复：遇到的“双线圈”问题 2011-11-05 11:35:53 1 楼 楼主，什么叫双线圈？回答一下。 我是一颗小小草 侠圣 经验值: 2017 发帖数: 806 精华帖: 2 主题：回复：遇到的“双线圈”问题 2011-11-05 15:03:20 2 楼 “双线圈” 我自己理解...
