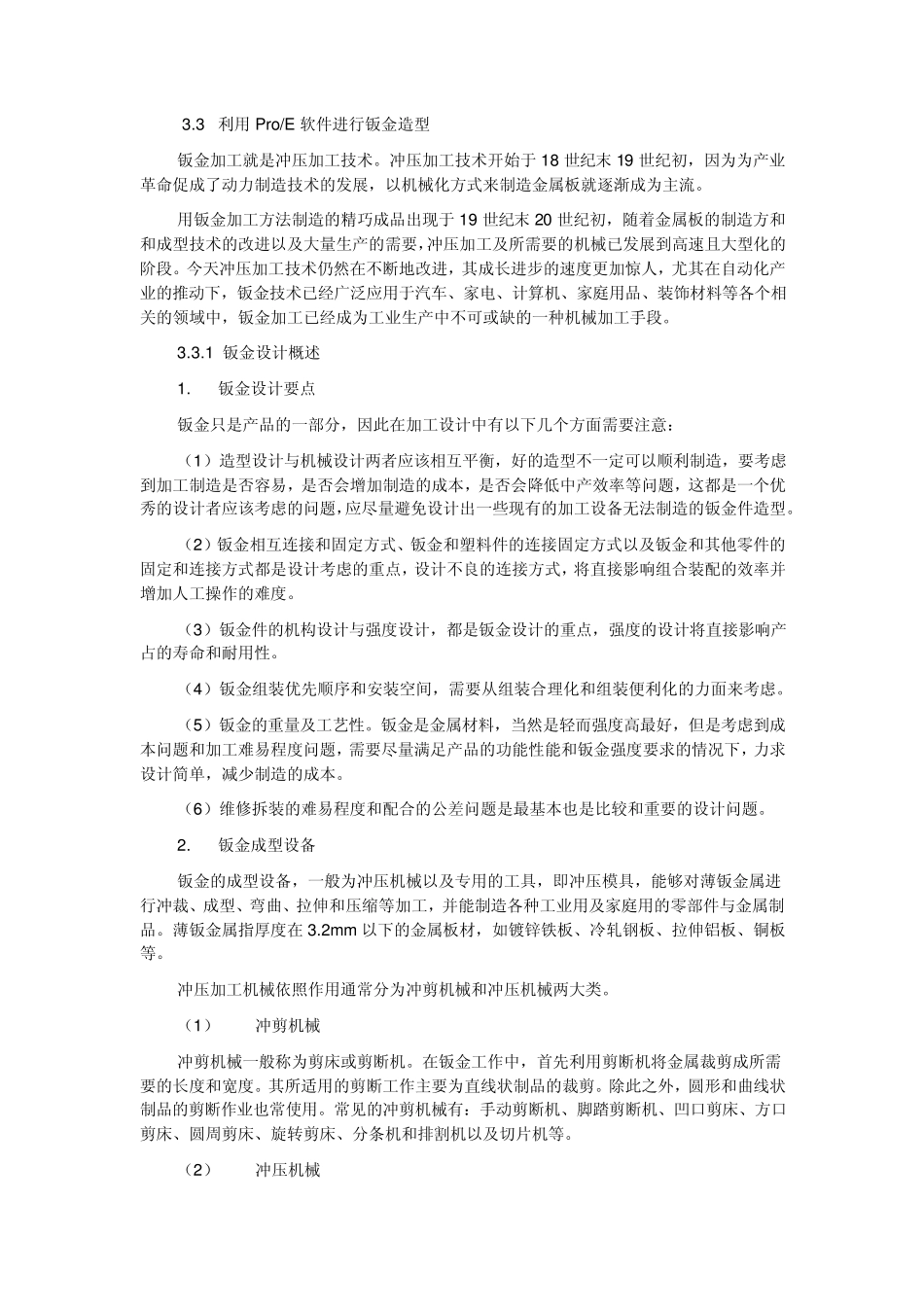

3.3 利用Pro/E 软件进行钣金造型 钣金加工就是冲压加工技术。冲压加工技术开始于18 世纪末19 世纪初，因为为产业革命促成了动力制造技术的发展，以机械化方式来制造金属板就逐渐成为主流。 用钣金加工方法制造的精巧成品出现于19 世纪末20 世纪初，随着金属板的制造方和和成型技术的改进以及大量生产的需要，冲压加工及所需要的机械已发展到高速且大型化的阶段。今天冲压加工技术仍然在不断地改进，其成长进步的速度更加惊人，尤其在自动化产业的推动下，钣金技术已经广泛应用于汽车、家电、计算机、家庭用品、装饰材料等各个相关的领域中，钣金加工已经成为工业生产中不可或缺的一种机械加工手段。 3.3.1 钣金设计概述 1. 钣金设计要点 钣金只是产品的一部分，因此在加工设计中有以下几个方面需要注意： （1）造型设计与机械设计两者应该相互平衡，好的造型不一定可以顺利制造，要考虑到加工制造是否容易，是否会增加制造的成本，是否会降低中产效率等问题，这都是一个优秀的设计者应该考虑的问题，应尽量避免设计出一些现有的加工设备无法制造的钣金件造型。 （2）钣金相互连接和固定方式、钣金和塑料件的连接固定方式以及钣金和其他零件的固定和连接方式都是设计考虑的重点，设计不良的连接方式，将直接影响组合装配的效率并增加人工操作的难度。 （3）钣金件的机构设计与强度设计，都是钣金设计的重点，强度的设计将直接影响产占的寿命和耐用性。 （4）钣金组装优先顺序和安装空间，需要从组装合理化和组装便利化的力面来考虑。 （5）钣金的重量及工艺性。钣金是金属材料，当然是轻而强度高最好，但是考虑到成本问题和加工难易程度问题，需要尽量满足产品的功能性能和钣金强度要求的情况下，力求设计简单，减少制造的成本。 （6）维修拆装的难易程度和配合的公差问题是最基本也是比较和重要的设计问题。 2. 钣金成型设备 钣金的成型设备，一般为冲压机械以及专用的工具，即冲压模具，能够对薄钣金属进行冲裁、成型、弯曲、拉伸和压缩等加工，并能制造各种工业用及家庭用的零部件与金属制品。薄钣金属指厚度在3.2mm 以下的金属板材，如镀锌铁板、冷轧钢板、拉伸铝板、铜板等。 冲压加工机械依照作用通常分为冲剪机械和冲压机械两大类。 （1） 冲剪机械 冲剪机械一般称为剪床或剪断机。在钣金工作中，首先利用剪断机将金属裁剪成所需要的长度和宽度。其所适用的剪断工作主要为直线状制品的裁剪。除此之外，圆形和曲线...
