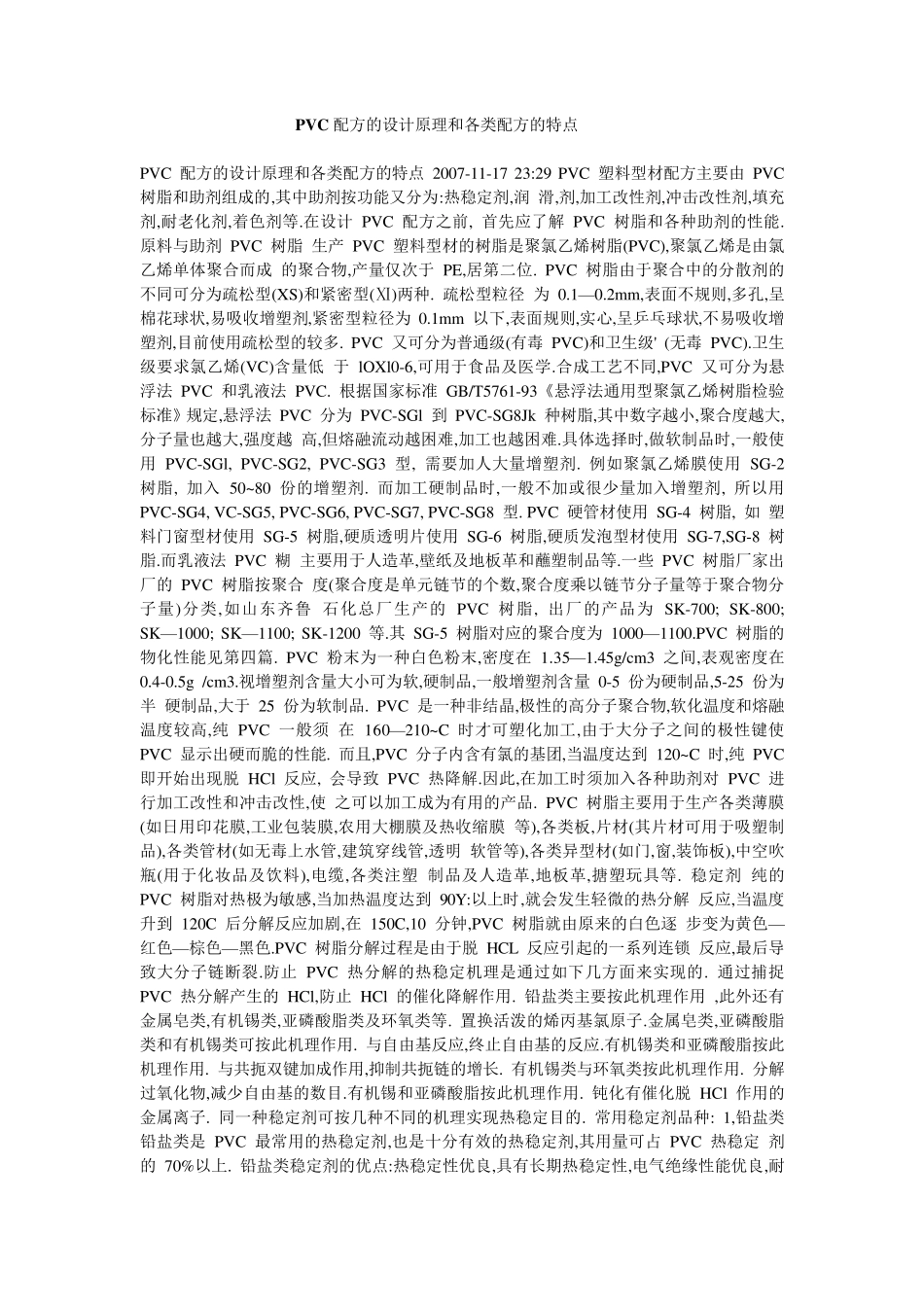

PVC 配方的设计原理和各类配方的特点 PVC 配方的设计原理和各类配方的特点 2007-11-17 23:29 PVC 塑料型材配方主要由 PVC 树脂和助剂组成的,其中助剂按功能又分为:热稳定剂,润 滑,剂,加工改性剂,冲击改性剂,填充剂,耐老化剂,着色剂等.在设计 PVC 配方之前, 首先应了解 PVC 树脂和各种助剂的性能. 原料与助剂 PVC 树脂 生产 PVC 塑料型材的树脂是聚氯乙烯树脂(PVC),聚氯乙烯是由氯乙烯单体聚合而成 的聚合物,产量仅次于 PE,居第二位. PVC 树脂由于聚合中的分散剂的不同可分为疏松型(XS)和紧密型(Ⅺ)两种. 疏松型粒径 为 0.1—0.2mm,表面不规则,多孔,呈棉花球状,易吸收增塑剂,紧密型粒径为 0.1mm 以下,表面规则,实心,呈乒乓球状,不易吸收增塑剂,目前使用疏松型的较多. PVC 又可分为普通级(有毒 PVC)和卫生级' (无毒 PVC).卫生级要求氯乙烯(VC)含量低 于 lOXl0-6,可用于食品及医学.合成工艺不同,PVC 又可分为悬浮法 PVC 和乳液法 PVC. 根据国家标准 GB/T5761-93《悬浮法通用型聚氯乙烯树脂检验标准》规定,悬浮法 PVC 分为 PVC-SGl 到 PVC-SG8Jk 种树脂,其中数字越小,聚合度越大,分子量也越大,强度越 高,但熔融流动越困难,加工也越困难.具体选择时,做软制品时,一般使用 PVC-SGl, PVC-SG2, PVC-SG3 型, 需要加人大量增塑剂. 例如聚氯乙烯膜使用 SG-2 树脂, 加入 50~80 份的增塑剂. 而加工硬制品时,一般不加或很少量加入增塑剂, 所以用 PVC-SG4, VC-SG5, PVC-SG6, PVC-SG7, PVC-SG8 型. PVC 硬管材使用 SG-4 树脂, 如 塑料门窗型材使用 SG-5 树脂,硬质透明片使用 SG-6 树脂,硬质发泡型材使用 SG-7,SG-8 树脂.而乳液法 PVC 糊 主要用于人造革,壁纸及地板革和蘸塑制品等.一些 PVC 树脂厂家出厂的 PVC 树脂按聚合 度(聚合度是单元链节的个数,聚合度乘以链节分子量等于聚合物分子量)分类,如山东齐鲁 石化总厂生产的 PVC 树脂, 出厂的产品为 SK-700; SK-800; SK—1000; SK—1100; SK-1200 等.其 SG-5 树脂对应的聚合度为 1000—1100.PVC 树脂的物化性能见第四篇. PVC 粉末为一种白色粉末,密度在 1.35—1.45g/cm3 之间,表观密度在 0.4-0.5g /cm3.视增塑剂含量大小可为软,硬制品,一般增塑剂含量 0-5 份为硬制品,5-25 份为半 硬制品,大于 25 份为软制品. PVC 是一种非结晶,极性的高分子聚合物,软化温度和熔融温度较高,纯 PVC 一般须 ...
