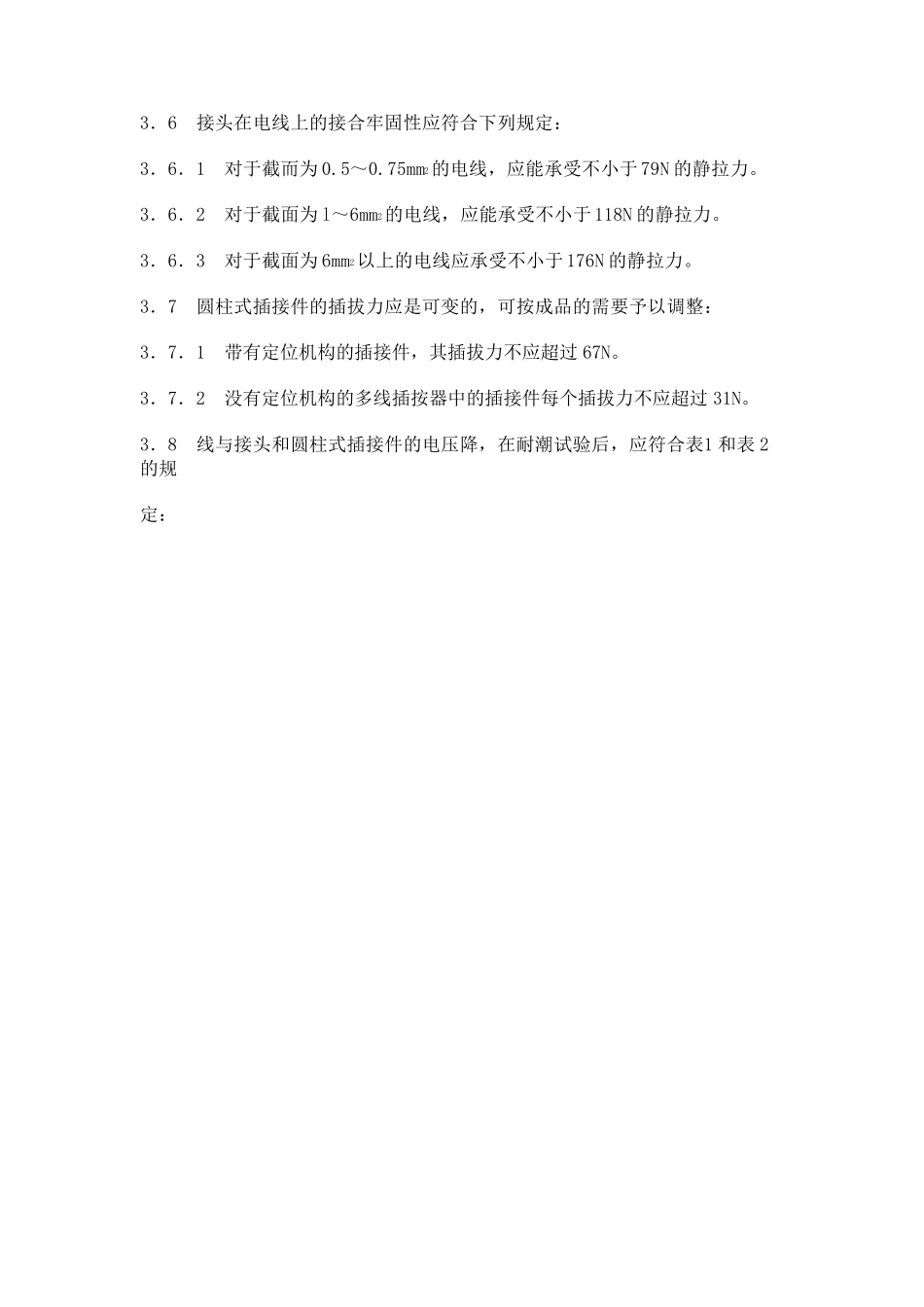

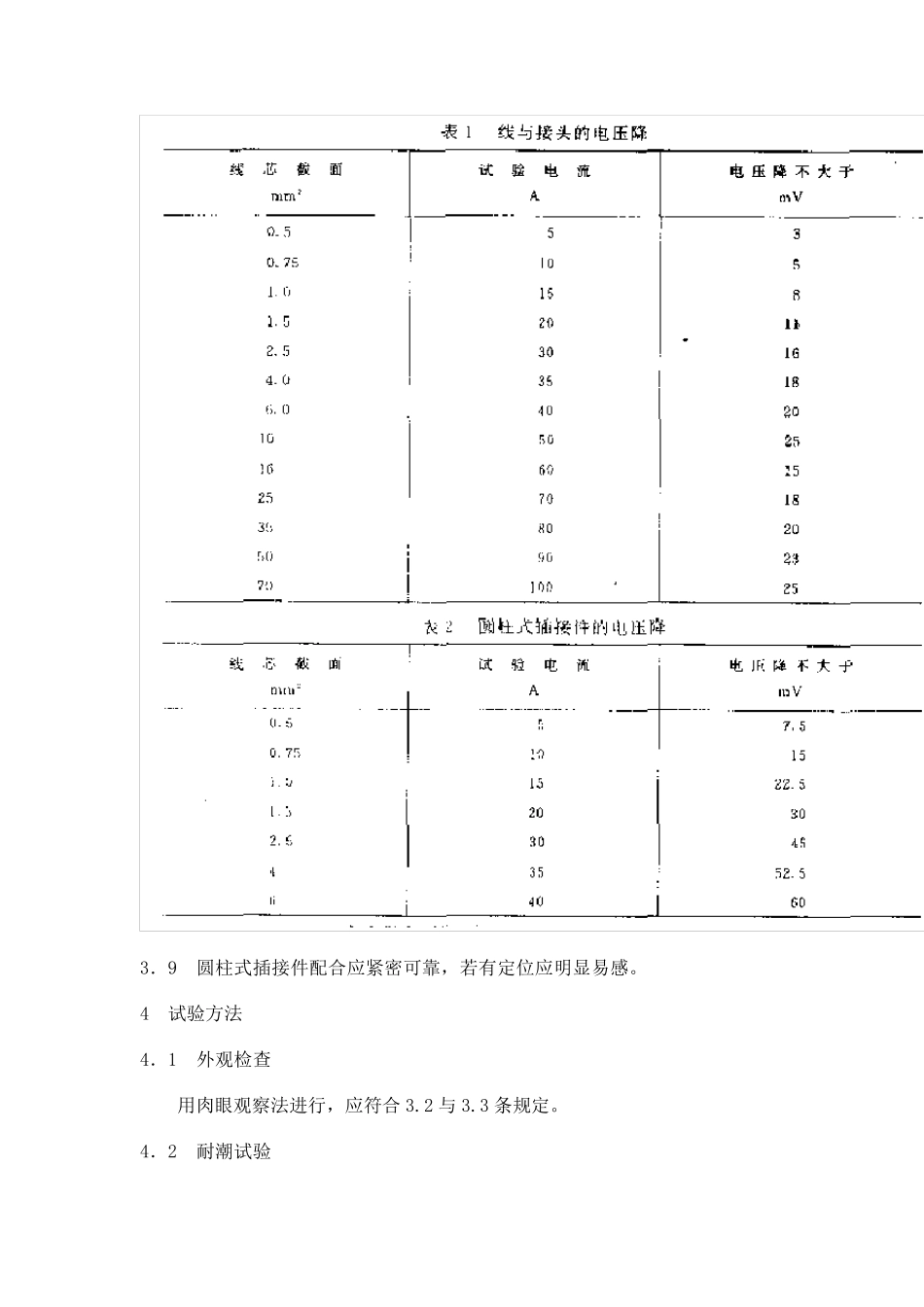

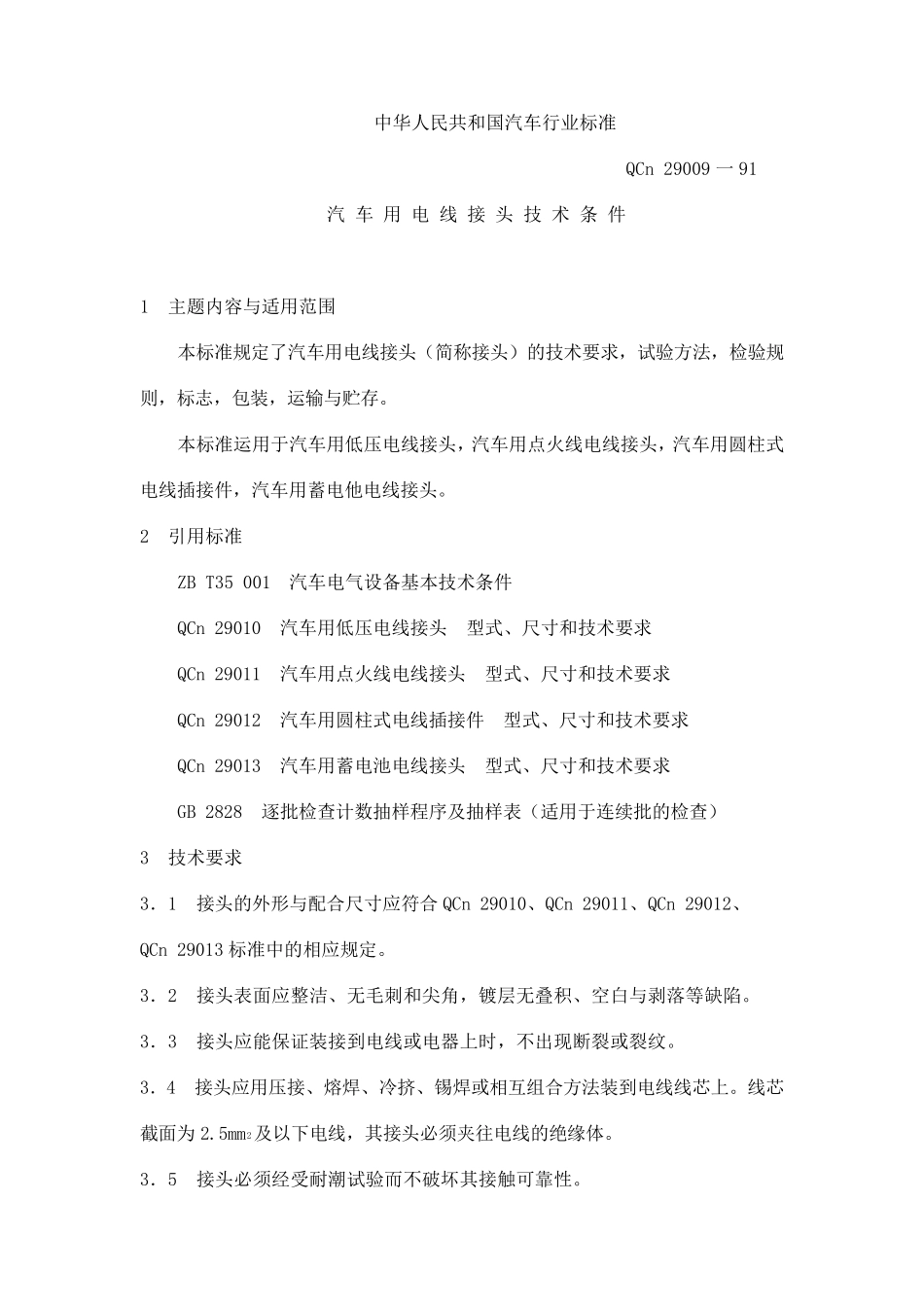

中华人民共和国汽车行业标准 QCn 29009 一91 汽 车 用 电 线 接 头 技 术 条 件 1 主题内容与适用范围 本标准规定了汽车用电线接头（简称接头）的技术要求，试验方法，检验规 则，标志，包装，运输与贮存。 本标准运用于汽车用低压电线接头，汽车用点火线电线接头，汽车用圆柱式 电线插接件，汽车用蓄电他电线接头。 2 引用标准 ZB T35 001 汽车电气设备基本技术条件 QCn 29010 汽车用低压电线接头 型式、尺寸和技术要求 QCn 29011 汽车用点火线电线接头 型式、尺寸和技术要求 QCn 29012 汽车用圆柱式电线插接件 型式、尺寸和技术要求 QCn 29013 汽车用蓄电池电线接头 型式、尺寸和技术要求 GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） 3 技术要求 3．1 接头的外形与配合尺寸应符合 QCn 29010、QCn 29011、QCn 29012、 QCn 29013 标准中的相应规定。 3．2 接头表面应整洁、无毛刺和尖角，镀层无叠积、空白与剥落等缺陷。 3．3 接头应能保证装接到电线或电器上时，不出现断裂或裂纹。 3．4 接头应用压接、熔焊、冷挤、锡焊或相互组合方法装到电线线芯上。线芯 截面为2.5mm2及以下电线，其接头必须夹往电线的绝缘体。 3．5 接头必须经受耐潮试验而不破坏其接触可 靠 性 。 3．6 接头在电线上的接合牢固性应符合下列规定： 3．6．1 对于截而为0.5～0.75mm2的电线，应能承受不小于79N 的静拉力。 3．6．2 对于截面为l～6mm2的电线，应能承受不小于118N 的静拉力。 3．6．3 对于截面为6mm2以上的电线应承受不小于176N 的静拉力。 3．7 圆柱式插接件的插拔力应是可变的，可按成品的需要予以调整： 3．7．1 带有定位机构的插接件，其插拔力不应超过 67N。 3．7．2 没有定位机构的多线插按器中的插接件每个插拔力不应超过 31N。 3．8 线与接头和圆柱式插接件的电压降，在耐潮试验后，应符合表1 和表 2的规 定： 3．9 圆柱式插接件配合应紧密可靠，若有定位应明显易感。 4 试验方法 4．1 外观检查 用肉眼观察法进行，应符合3.2 与 3.3 条规定。 4．2 耐潮试验 在相对湿度为90％～95％，温度为40±2℃的环境下进行。试样在耐潮箱中应 按下列要求安放。 a．在试验板上样品的间距不小于 25mm; b．试样的轴线置于水平位置，并应使电线接头的所有表面完全暴露，而又 不与其他物品相接触； 试样在耐潮箱中历时 100h 后，取出...
