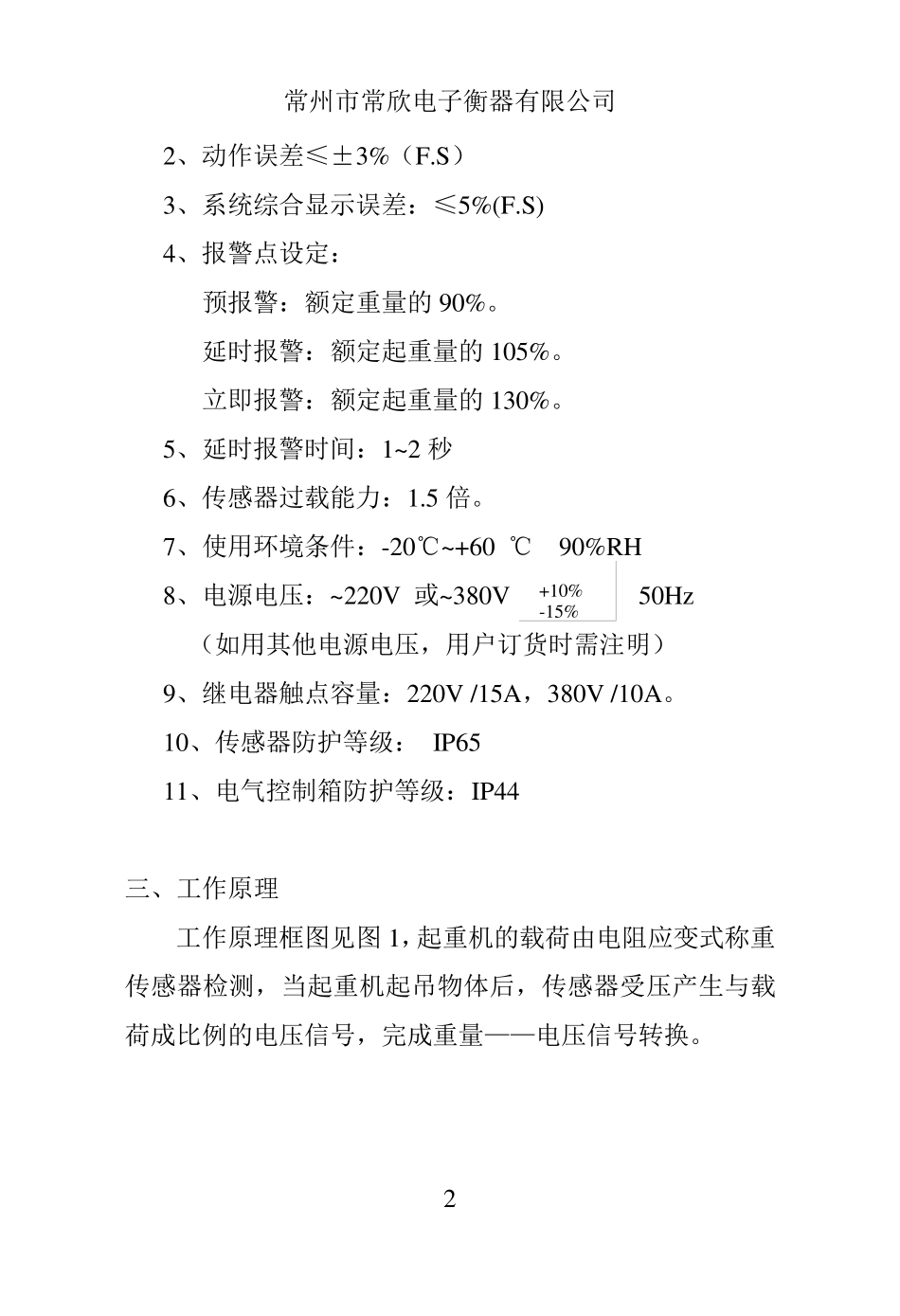

常州市常欣电子衡器有限公司 1 QCX 系列起重量限制器 使 用 说 明 书 一、概 述 QCX 型起重量限制器是我公司新一代改进型的起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器（俗称二次仪表）两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。 它是根据 GB3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品符合实际使用要求，各项技术指标优于《GB12602-2009》的安全技术规范，深受广大用户的欢迎。 该产品于 1989 年 11 月通过国家机电部和劳动部的技术鉴定，1990 年获江苏省和劳动部优质产品称号，1991 年全国行评中名列第一，并荣获国优产品称号。 本企业于 1998 年 12 月通过 ISO9001 质量证体系认证。并于 2008 年 12 月通过 CE 认证。 二、技术指标 1、适用范围：3.2-600t 桥门式起重机 常州市常欣电子衡器有限公司 2 2、动作误差≤±3%（F.S） 3、系统综合显示误差：≤5%(F.S) 4、报警点设定： 预报警：额定重量的 90%。 延时报警：额定起重量的 105%。 立即报警：额定起重量的 130%。 5、延时报警时间：1~2 秒 6、传感器过载能力：1.5 倍。 7、使用环境条件：-20℃~+60 ℃ 90%RH 8、电源电压：~220V 或~380V 50Hz （如用其他电源电压，用户订货时需注明） 9、继电器触点容量：220V /15A，380V /10A。 10、传感器防护等级： IP65 11、电气控制箱防护等级：IP44 三、工作原理 工作原理框图见图 1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量——电压信号转换。 +10% -15% 常州市常欣电子衡器有限公司 3 图 1 原理框图 传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的 90%、105%、130%，当载荷达到 90%时，预报警比较器动作，蜂鸣器发出断续声，黄色指示灯亮，但控制继电器不动作。当载荷达到 105%时，该设置点的比较器动作，为避开起动时冲击载荷引起的瞬间虚假超载，设置了一个延时电路，延时 1~2 秒后，如果超载仍存在，则判定是真正的超载，立即切断起升电机电源，红色指标灯亮。如果载荷大于130%，直接使门电路打开，立即切断起重机起升控制回路电源，同时发出声光报警...
