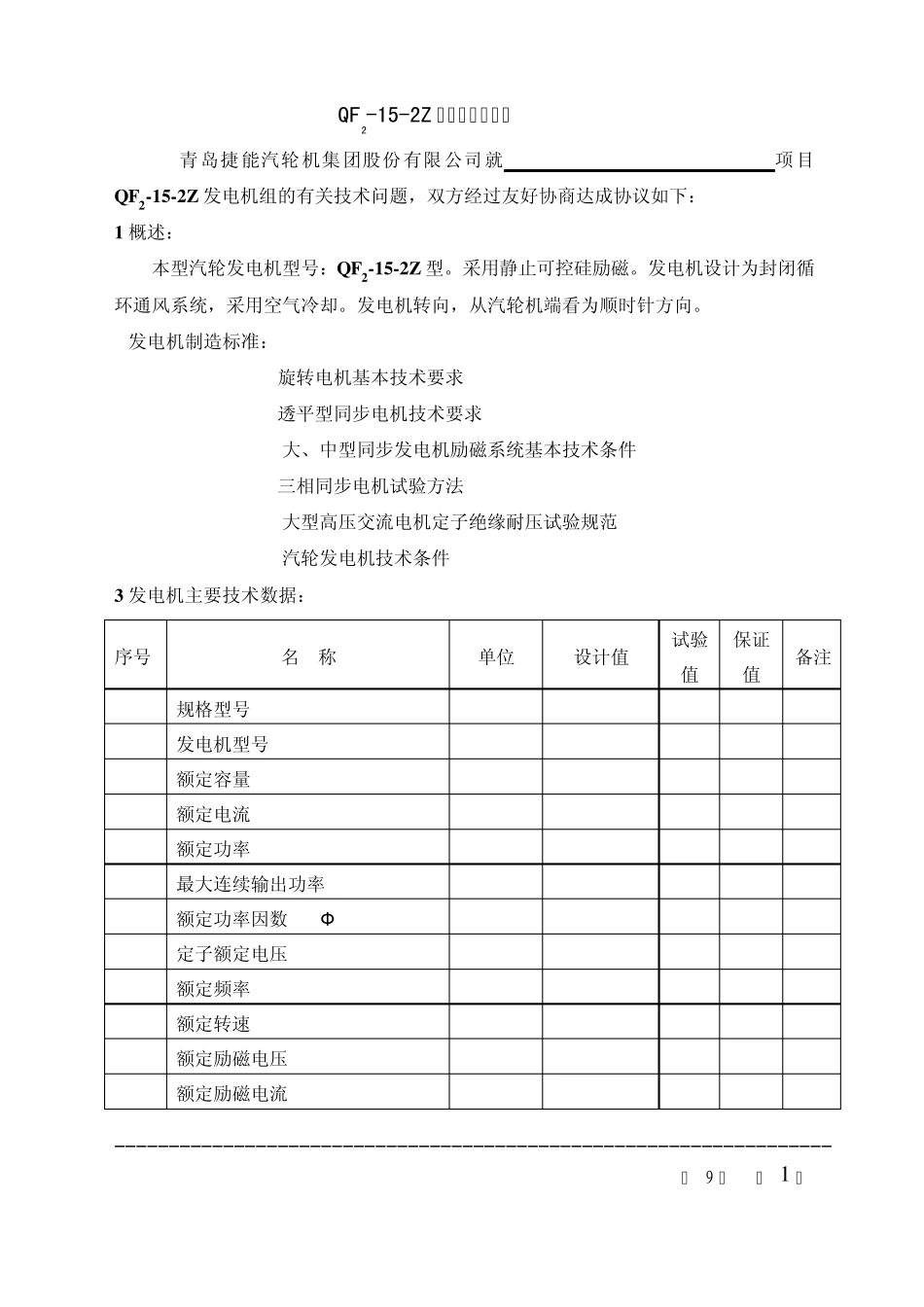

------------------------------------------------------------------ 共 9 页 第 1 页 QF2-15-2Z 发电机技术协议 青岛捷能汽轮机集团股份有限公司就 项目QF2-15-2Z发电机组的有关技术问题，双方经过友好协商达成协议如下： 1 概述： 本型汽轮发电机型号：QF2-15-2Z型。采用静止可控硅励磁。发电机设计为封闭循环通风系统，采用空气冷却。发电机转向，从汽轮机端看为顺时针方向。 2发电机制造标准： GB755-2000 旋转电机基本技术要求 GB/T7064-2002 透平型同步电机技术要求 GB/T7409-97 大、中型同步发电机励磁系统基本技术条件 GB/T1029-93 三相同步电机试验方法 JB6204-92 大型高压交流电机定子绝缘耐压试验规范 SD270-88 汽轮发电机技术条件 3 发电机主要技术数据： 序号 名 称 单位 设计值 试验值 保证值 备注 1 规格型号 发电机型号 QF2-15-2Z 额定容量 SN MVA 18.75 额定电流 A 1031 额定功率 PN MW 15 最大连续输出功率 MW 15 额定功率因数 cosФN 0.8 定子额定电压 UN kV 10.5 额定频率 fN Hz 50 额定转速 nN r/min 3000 额定励磁电压 UfN V 218 额定励磁电流 IfN A 275 ------------------------------------------------------------------ 共 9 页 第 2 页 定子线圈连接方式 Y 冷却方式 空冷 励磁方式 静止可控硅励磁 2 参数性能 定子每相直流电阻（750C） Ω 0.0186 转子线圈直流电阻（750C） Ω 0.641 定子每相对地电容 μ F A 0.11 B 0.11 C 0.11 转子线圈自感 L 5.29 直轴同步电抗Xd % 230 横轴同步电抗Xq % 230 直轴瞬变电抗（不饱和值）X′du % 26.33 直轴瞬变电抗（饱和值）X′d % 23.81 横轴瞬变电抗（不饱和值）X′qu % 26.33 横轴瞬变电抗（饱和值） X′q % 23.81 直轴超瞬变电抗（不饱和值）X″du % 17.74 直轴超瞬变电抗（饱和值）X″d % 16.04 横轴超瞬变电抗（不饱和值）X″qu % 17.74 横轴超瞬变电抗（不饱和值）X″q % 16.04 负序电抗（不饱和值）X2u % 21.64 负序电抗（饱和值）X2 % 19.57 零序电抗（不饱和值）XOu % 9.73 零序电抗（饱和值）XO % 8.8 直轴开路瞬变时间常数Td0 Sec 8.25 ------------------------------------------------------------------ 共 9 页 第 3 页 直轴短路瞬变时间常数T’d3 Sec 0.85 直轴短路超瞬变时间常...
