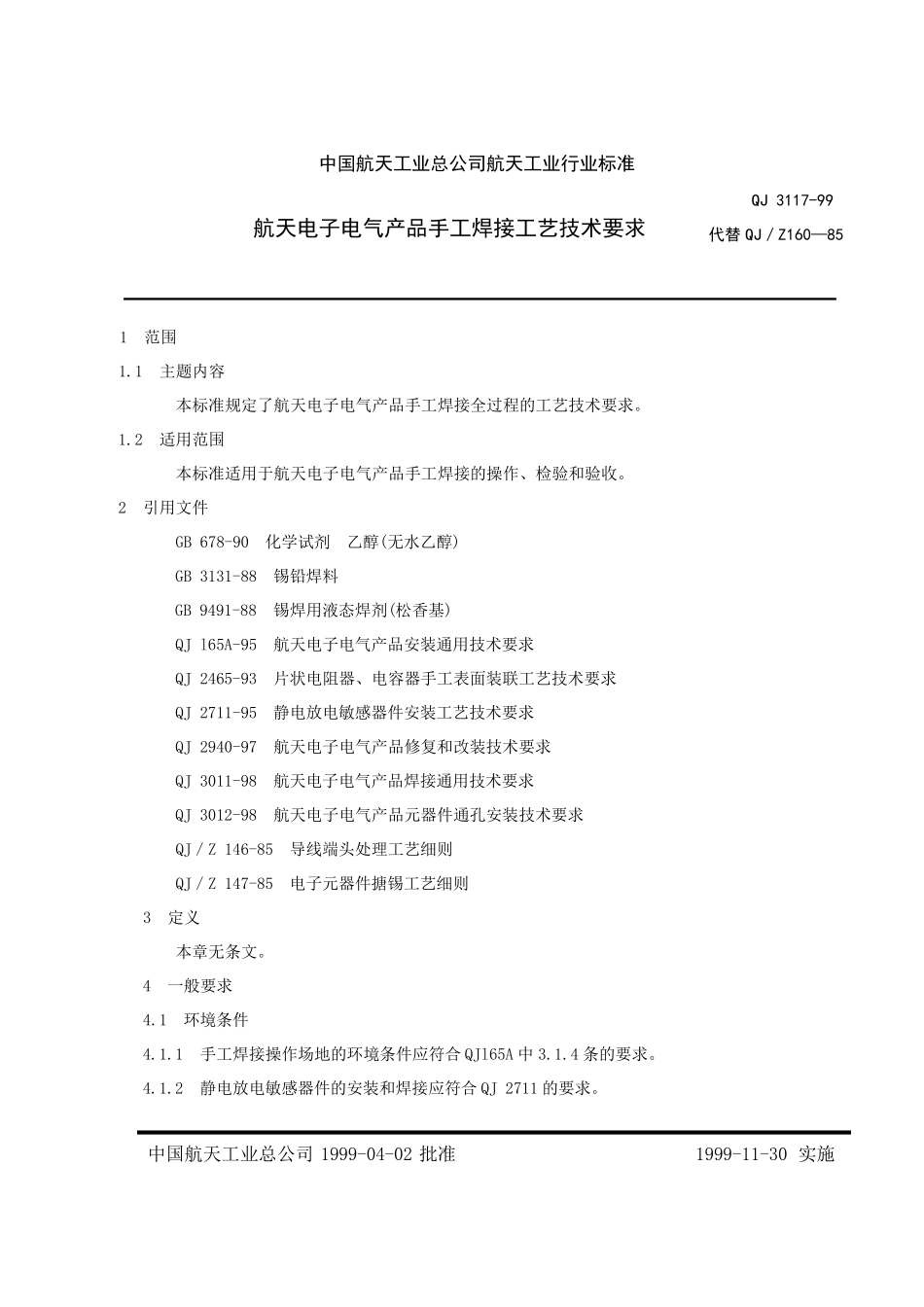

中国航天工业总公司航天工业行业标准 QJ 3117-99 航天电子电气产品手工焊接工艺技术要求 代替QJ／Z160—85 1 范围 1.1 主题内容 本标准规定了航天电子电气产品手工焊接全过程的工艺技术要求。 1.2 适用范围 本标准适用于航天电子电气产品手工焊接的操作、检验和验收。 2 引用文件 GB 678-90 化学试剂 乙醇(无水乙醇) GB 3131-88 锡铅焊料 GB 9491-88 锡焊用液态焊剂(松香基) QJ l65A-95 航天电子电气产品安装通用技术要求 QJ 2465-93 片状电阻器、电容器手工表面装联工艺技术要求 QJ 2711-95 静电放电敏感器件安装工艺技术要求 QJ 2940-97 航天电子电气产品修复和改装技术要求 QJ 3011-98 航天电子电气产品焊接通用技术要求 QJ 3012-98 航天电子电气产品元器件通孔安装技术要求 QJ／Z 146-85 导线端头处理工艺细则 QJ／Z 147-85 电子元器件搪锡工艺细则 3 定义 本章无条文。 4 一般要求 4.1 环境条件 4.1.1 手工焊接操作场地的环境条件应符合 QJl65A 中 3.1.4 条的要求。 4.1.2 静电放电敏感器件的安装和焊接应符合 QJ 2711 的要求。 中国航天工业总公司 1999-04-02 批准 1999-11-30 实施 QJ3117-99 4.1.3 操 作 场 地 不 允 许 进 行 使 空 气 中 产 生 悬 浮 物 的 工 作 或 其 它 活 动 。 操 作 中 产 生 的 有 害 气 体 应 采 取 措施 排 除 或 处 理 ， 并 符 合 国 家 有 关 标 准 和 法 规 的 要 求 。 4.2 设 备 和 工 具 手 工 焊 接 使 用 的 设 备 和 工 具 应 符 合 QJl65A 中 3.1.9 条 的 要 求 。 4.2.1 电 烙 铁 手 工 焊 接 用 的 电 烙 铁 应 满 足 下 列 要 求 ： a． 手 工 焊 接 应 使 用 温 度 能 自 动 控 制 的 电 烙 铁 ， 烙 铁 的 温 度 应 定 期 校 验 ； b． 烙 铁 头 的 大 小 应 满 足 焊 接 空 间 和 连 接 点 的 需 要 ， 不 应 造 成 邻 近 区 域 元 器 件 和 连 接 点 的 损 伤 ； c. 除 采 用 自 动 调 节 功 率 电 烙 铁 外 ， 印 制 电 路 板 组 装 件 的 焊 接 一 般 采 用 30～ 50W 电 烙 铁 。 微 型 器 件及 片 状 元 件 的 焊 接 建 议 采 用 10～ 20W 电 烙 铁 ...
