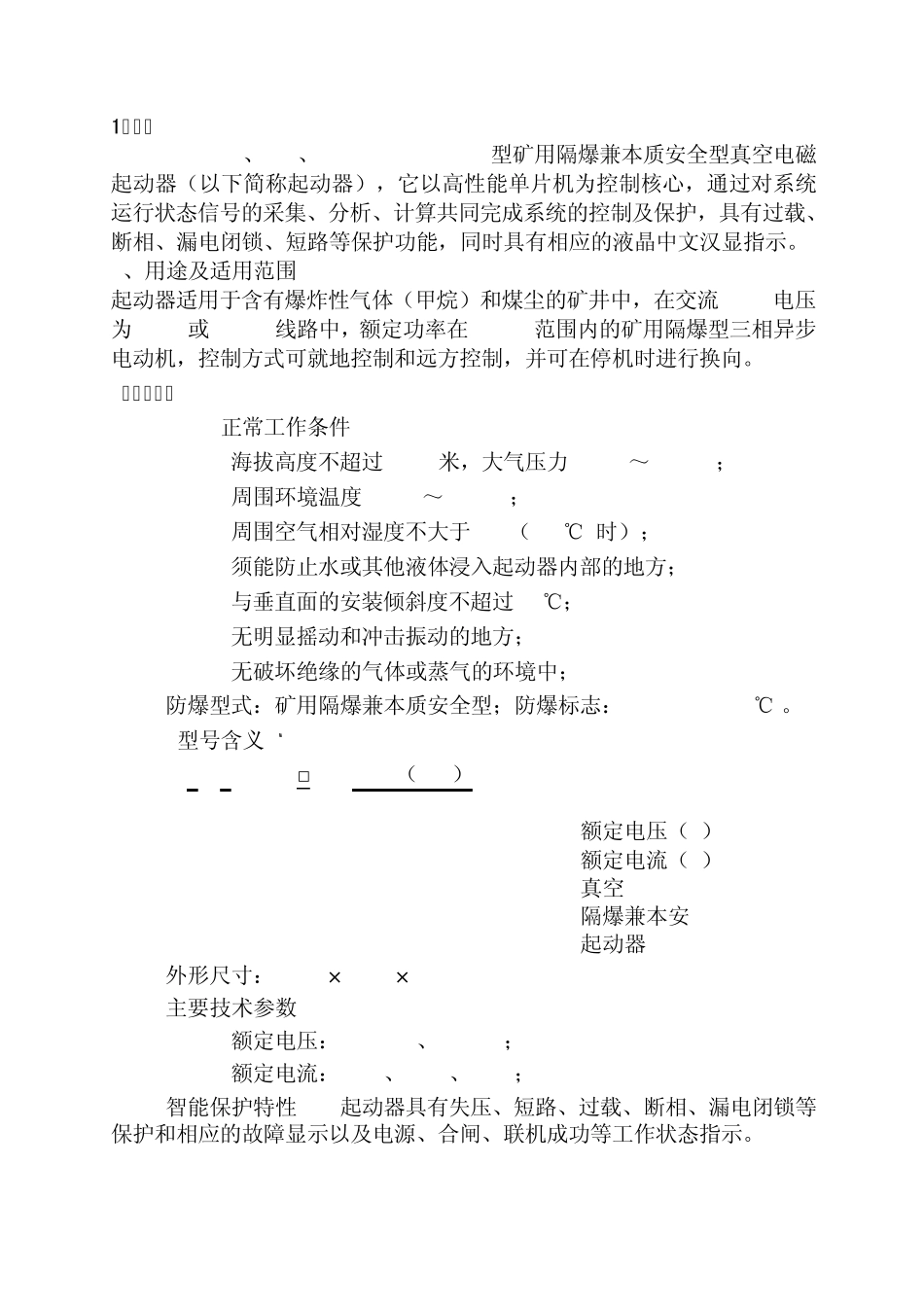

QJZ-200、 300、 400/1140II 矿用隔爆兼本质安全型真空电磁起动器 智能型使用说明书 淮南市万泰电子有限责任公司 1、概述 QJZ-200、300、400/1140(660)II型矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器），它以高性能单片机为控制核心，通过对系统运行状态信号的采集、分析、计算共同完成系统的控制及保护，具有过载、断相、漏电闭锁、短路等保护功能，同时具有相应的液晶中文汉显指示。 2、用途及适用范围 起动器适用于含有爆炸性气体（甲烷）和煤尘的矿井中，在交流 50Hz电压为 660V或 1140V线路中，额定功率在 590KW范围内的矿用隔爆型三相异步电动机，控制方式可就地控制和远方控制，并可在停机时进行换向。 3、技术特性 3.1 正常工作条件 3.1.1 海拔高度不超过 2000米，大气压力80kPa～110kPa； 3.1.2 周围环境温度- 50C ～ +40 0C； 3.1.3 周围空气相对湿度不大于 95%（+25℃ 时）； 3.1.4 须能防止水或其他液体浸入起动器内部的地方； 3.1.5 与垂直面的安装倾斜度不超过 15℃； 3.1.6 无明显摇动和冲击振动的地方； 3.1.7 无破坏绝缘的气体或蒸气的环境中； 3.2 防爆型式：矿用隔爆兼本质安全型；防爆标志：Exd[ib]I(150℃)。 3.3 型号含义 Q J Z - □ / 1140（660） 额定电压（V） 额定电流（A） 真空 隔爆兼本安 起动器 3.4 外形尺寸：886mm× 486mm× 790mm 3.5 主要技术参数 3.5.1 额定电压：AC1140V、AC660V； 3.5.2 额定电流：200A、300A、400A； 3.6 智能保护特性 : 起动器具有失压、短路、过载、断相、漏电闭锁等保护和相应的故障显示以及电源、合闸、联机成功等工作状态指示。 3.7 智能控制特性 起动器可单独控制,也可联锁控制(以下称联机)(多台起动器正序延时起动,逆序停至第一台)。 3.8 通讯功能 起动器装配有带隔离 RS-485标准通讯接口,需要此功能，订货时直接与厂家联系。 3.9 瓦斯报警控制功能 保护器预留了甲烷检测接口，可外接甲烷传感器，当瓦斯浓度大于等于2%，保护装置将进行瓦斯报警保护动作，需要此功能请直接与厂家联系。 3.10 模拟试验 起动器设有试验开关,可在运行前对控制线路和保护线路进行检查。 3.11 技术参数 表 1 起动器技术参数 3.12 线路电压在额定值(75～110)%时,起动器应能可靠工作。 序号 保护内容 额定电流倍数 动作时间 起始状态 复位方式 复位时间 1 2 3 4 过 载 保 护 1.05 1.2...
