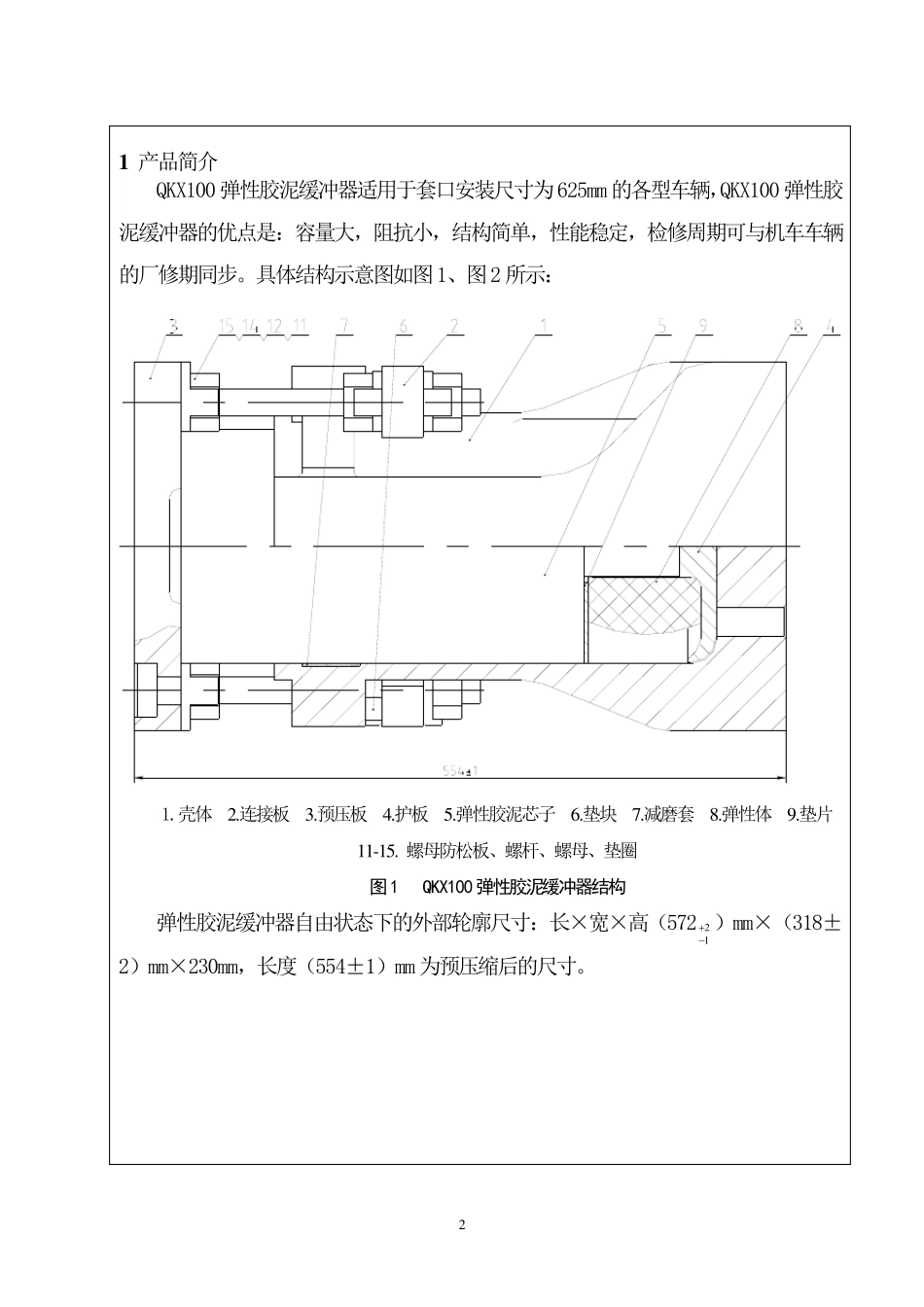

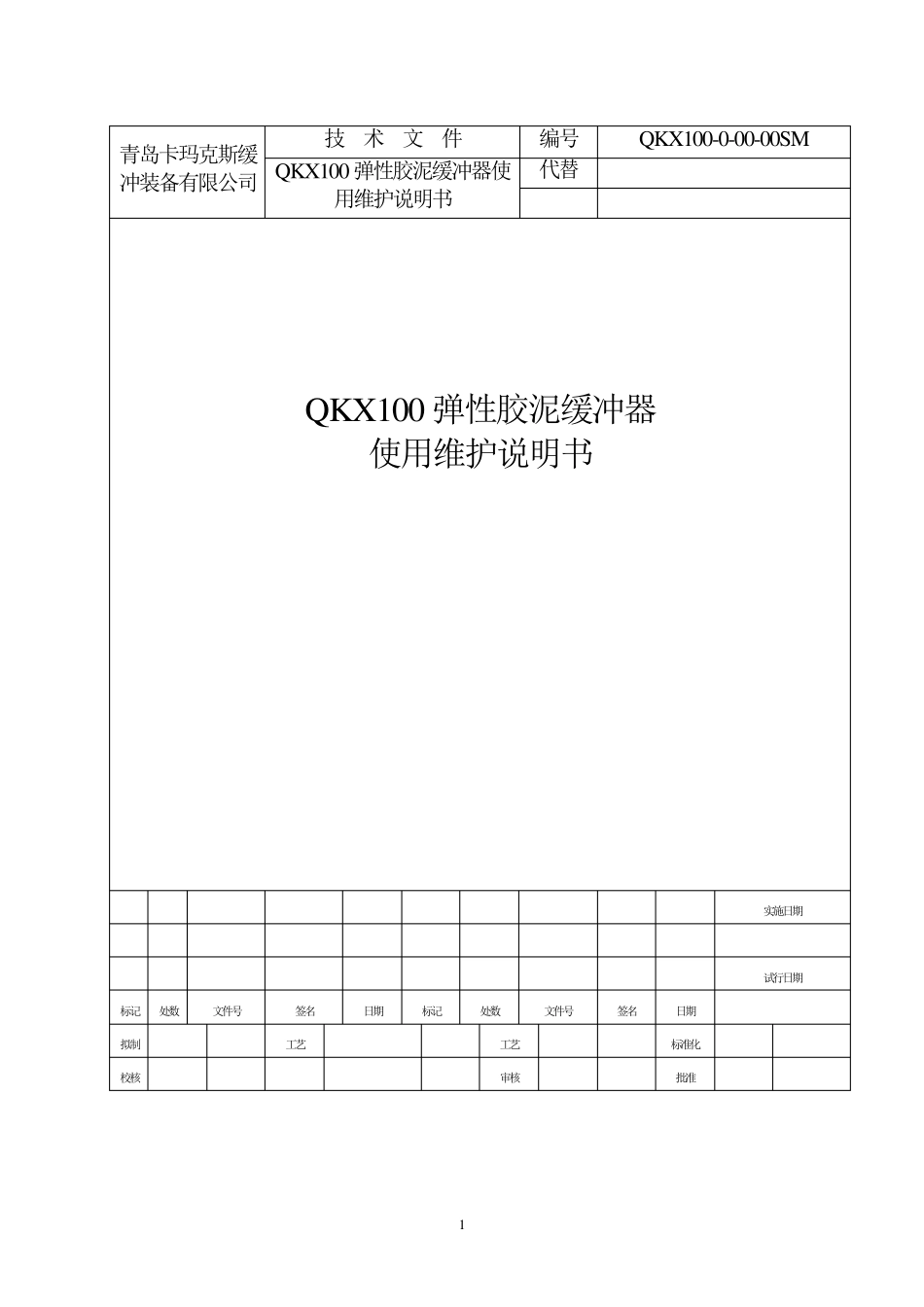

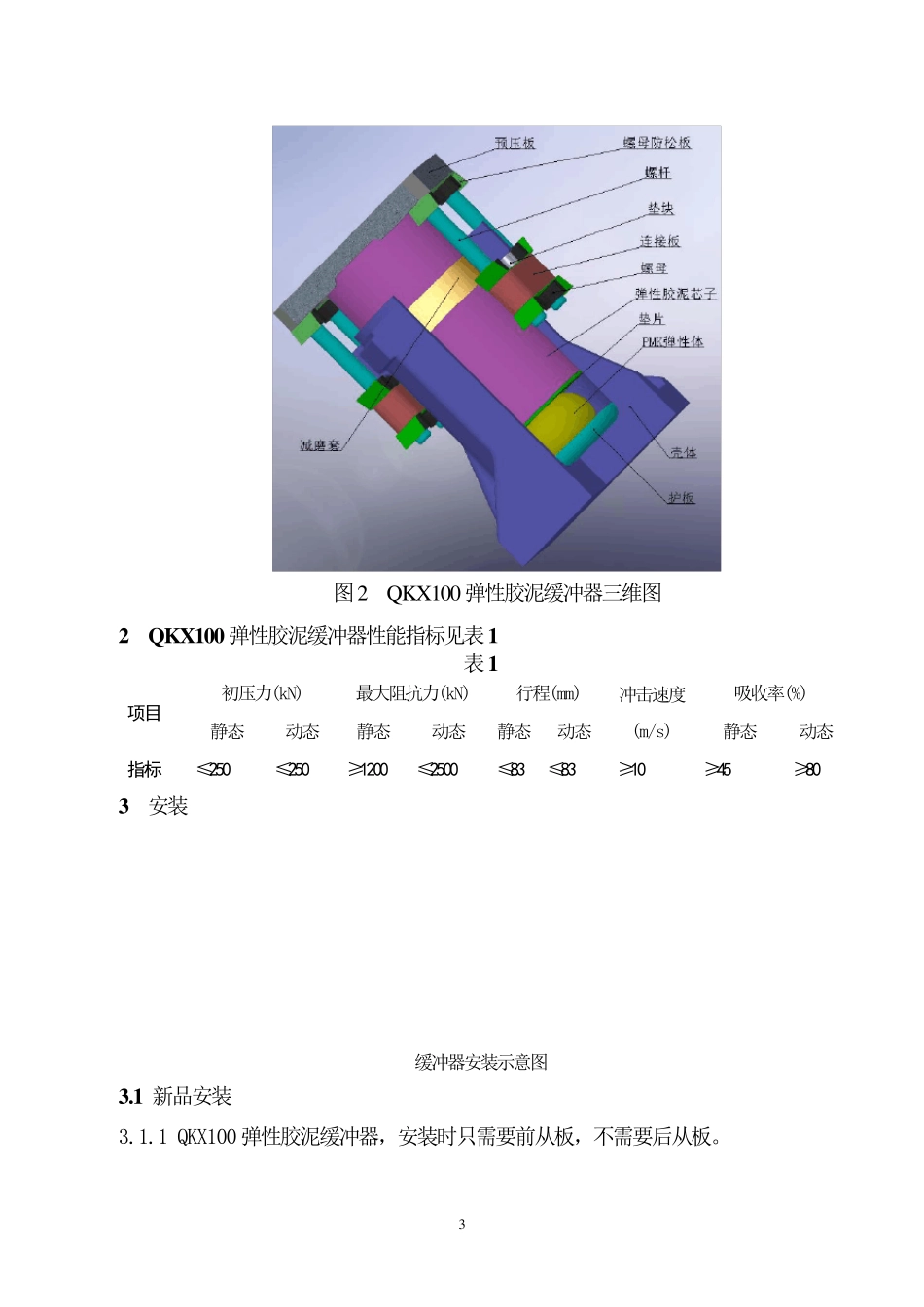

1 青岛卡玛克斯缓冲装备有限公司 技 术 文 件 编号 QKX100-0-00-00SM QKX100 弹性胶泥缓冲器使用维护说明书 代替 QKX100 弹性胶泥缓冲器 使用维护说明书 实施日期 试行日期 标记 处数 文件号 签名 日期 标记 处数 文件号 签名 日期 拟制 工艺 工艺 标准化 校核 审核 批准 2 1 产品简介 QKX100 弹性胶泥缓冲器适用于套口安装尺寸为625mm 的各型车辆,QKX100 弹性胶泥缓冲器的优点是:容量大,阻抗小,结构简单,性能稳定,检修周期可与机车车辆的厂修期同步。具体结构示意图如图1、图2 所示: 1.壳体 2 .连接板 3 .预压板 4 .护板 5 .弹性胶泥芯子 6 .垫块 7 .减磨套 8 .弹性体 9 .垫片 1 1 -1 5 . 螺母防松板、螺杆、螺母、垫圈 图1 QKX100 弹性胶泥缓冲器结构 弹性胶泥缓冲器自由状态下的外部轮廓尺寸:长×宽×高(572 21 )mm×(318±2)mm×230mm,长度(554±1)mm 为预压缩后的尺寸。 3 图2 Q K X 100 弹性胶泥缓冲器三维图 2 QKX100 弹性胶泥缓冲器性能指标见表1 表1 项目 初压力(kN) 最大阻抗力(kN) 行程(mm) 冲击速度 (m/s) 吸收率(%) 静态 动态 静态 动态 静态 动态 静态 动态 指标 ≤250 ≤250 ≥1200 ≤2500 ≤83 ≤83 ≥10 ≥45 ≥80 3 安装 缓冲器安装示意图 3.1 新品安装 3.1.1 QKX100 弹性胶泥缓冲器,安装时只需要前从板,不需要后从板。 4 3.1.2 QKX100 弹性胶泥缓冲器本身带预缩短装置,安装十分方便。 3.1.3 把缓冲器装入钩尾框内,把钩尾框、前从板和缓冲器组装在一起。 3.1.4 把钩尾框、前从板和缓冲器装入车体上的安装空间内,用钩尾框托板托住。 3.1.5 把钩尾销插入到车钩和钩尾框的销孔中,把车钩、钩尾框和钩尾销连接在一起。 3 .2 对从机车车辆上拆卸后的缓冲器恢复到预压缩状态的步骤 缓冲器从车体上拆卸下来时处于自由高(572 21 )mm 的状态,如果重新安装需要把缓冲器恢复到预压缩状态。恢复到预压缩状态的程序如下: 3.2.1 松开螺母防松垫板。 3.2.2 松开缓冲器上的螺母。 3.2.3 使用额定压力不小于30t 的千斤顶把缓冲器压缩到(554±1)mm。 3.2.4 在缓冲器上安装好垫块,垫块高度21mm。 3.2.5 拧紧螺母。 3.2.6 将螺母防松板折起让其紧贴于螺母之上。 3.2.7 松开千斤顶,取下缓冲器,缓冲器复原至出厂时的状态。 4 使用维护说明 4.1 Q K X...
