QTZ315C塔吊说明书VIP免费

QTZ315C塔吊说明书_第1页
1/23

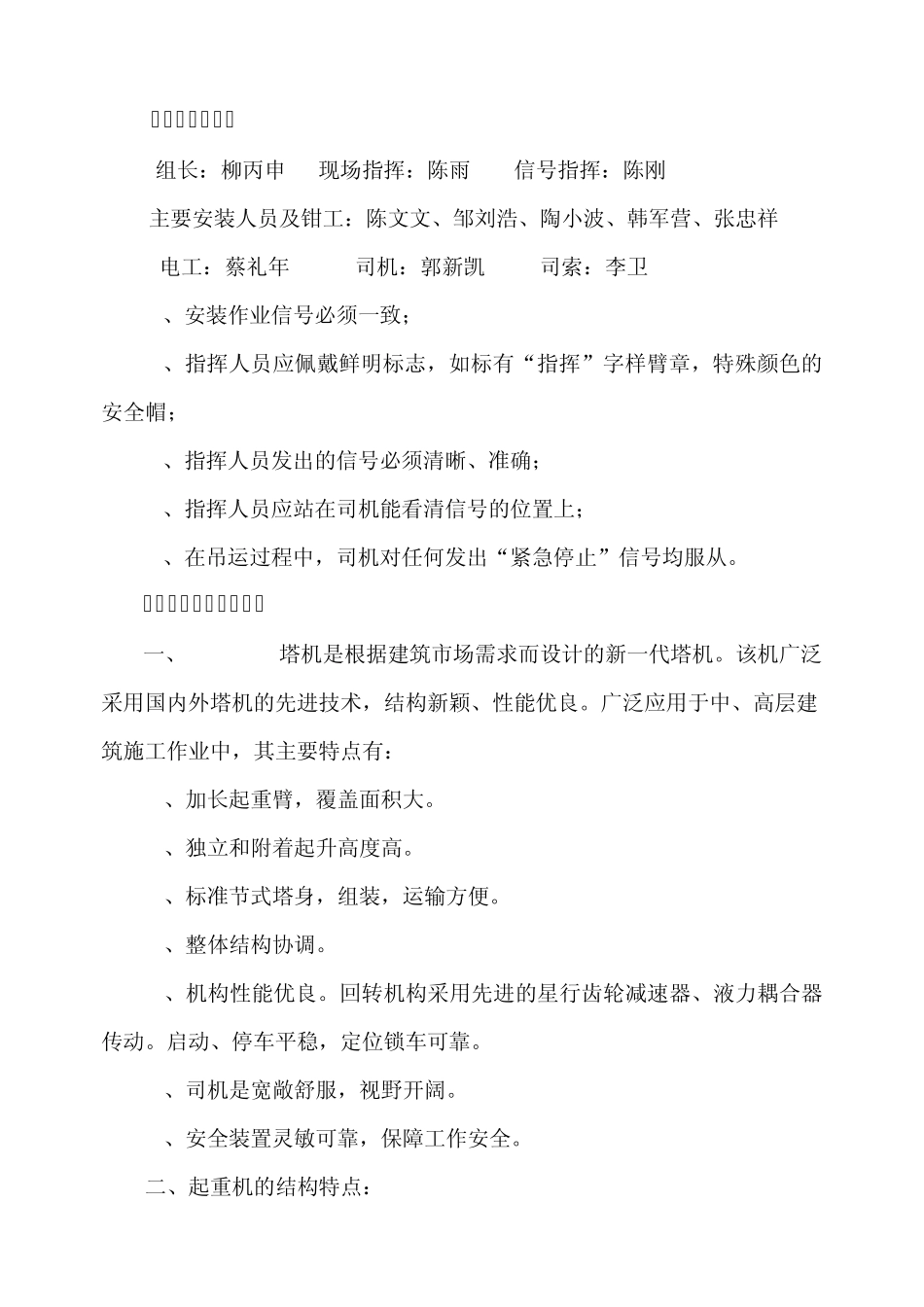

QTZ315C塔吊说明书_第2页
2/23
QTZ315C塔吊说明书_第3页
3/23
QTZ31.5C 塔吊安装拆卸施工方案(淄博桓台) 一、编制依据: 依据国家标准GB5144-2006《塔式起重机安全规程》和GB/T9462-1999《塔式起重机技术条件》、《塔吊使用说明书》。 二、工程概况: 本工程为淄博全聚德商务大厦,建筑面积12613m²,高32m,拟使用1台QTZ31.5C塔吊,本塔机位于工程南部。作业半径38米,砖、构件、放在塔吊附近。钢筋棚在工程北侧、木工棚在工程南侧,吊装时用人工运至后,再进行吊运。 三、作业条件及周围情况: 现场开阔,无障碍物,吊装物品均在作业半径之内,总箱在工程南部。距塔吊30m,电缆均采用埋地敷设。附近无高压线。 塔式起重机安装环境条件: 1、环境温度为20℃. 2、在雨、大风、烟雾熏呛的环境里不得进行塔机安装作业。 4、塔机安装的场地应宽敞、平坦、坚实,不得有妨碍作业的障碍物,安全操作距离不得小于0.5m。 四、组织运输车辆及辅助设备和安装所用的工具: 采用18 马力潍坊产拖拉机拖大拖排 3 辆用QY25 吊车装车,运至施工现场。保管员逐一进行监管验收。各种专用扳手,钳子,螺丝刀,绝缘胶带,安全防护用品如安全带,安全帽,油丝绳等均收藏入库。 五、人员组织: 组长:柳丙申 现场指挥:陈雨 信号指挥:陈刚 主要安装人员及钳工:陈文文、邹刘浩、陶小波、韩军营、张忠祥 电工:蔡礼年 司机:郭新凯 司索:李卫 1、安装作业信号必须一致; 2、指挥人员应佩戴鲜明标志,如标有“指挥”字样臂章,特殊颜色的安全帽; 3、指挥人员发出的信号必须清晰、准确; 4、指挥人员应站在司机能看清信号的位置上; 5、在吊运过程中,司机对任何发出“紧急停止”信号均服从。 六、塔吊安装工艺流程 一、QTZ31.5C塔机是根据建筑市场需求而设计的新一代塔机。该机广泛采用国内外塔机的先进技术,结构新颖、性能优良。广泛应用于中、高层建筑施工作业中,其主要特点有: 1、加长起重臂,覆盖面积大。 2、独立和附着起升高度高。 3、标准节式塔身,组装,运输方便。 4、整体结构协调。 5、机构性能优良。回转机构采用先进的星行齿轮减速器、液力耦合器传动。启动、停车平稳,定位锁车可靠。 6、司机是宽敞舒服,视野开阔。 7、安全装置灵敏可靠,保障工作安全。 二、起重机的结构特点: 金属结构主要包括:底架、支承节、标准节Ⅰ、Ⅱ、附着节、套架、上、下转台旋转塔身、吊臂、平衡臂、塔帽及附着装置等。 2.1 底架:底架由方架梁、支脚、撑杆、砼座等组成。底架通过20只...
