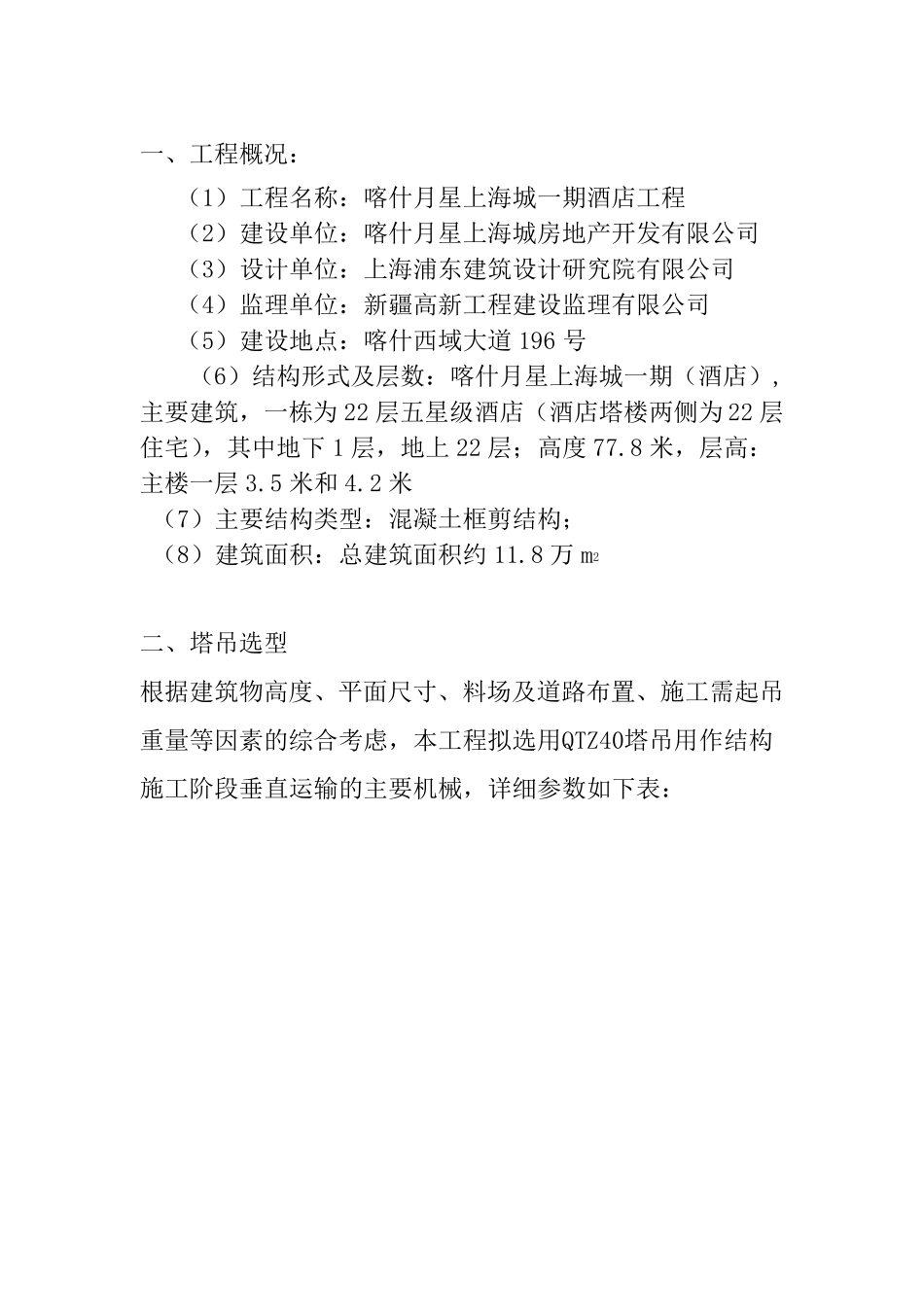

喀什月星上海城一期酒店工程 QTZ40（4708）塔吊基础方案 编制人： 审核人： 审批人： 南通市第七建筑安装工程有限公司（印章） 编制日期： 一、工程概况： （1）工程名称：喀什月星上海城一期酒店工程 （2）建设单位：喀什月星上海城房地产开发有限公司 （3）设计单位：上海浦东建筑设计研究院有限公司 （4）监理单位：新疆高新工程建设监理有限公司 （5）建设地点：喀什西域大道 196 号 （6）结构形式及层数：喀什月星上海城一期（酒店）,主要建筑，一栋为 22 层五星级酒店（酒店塔楼两侧为 22 层住宅），其中地下 1 层，地上 22 层；高度 77.8 米，层高：主楼一层 3.5 米和 4.2 米 （7）主要结构类型：混凝土框剪结构； （8）建筑面积：总建筑面积约 11.8 万 m2 二、塔吊选型 根据建筑物高度、平面尺寸、料场及道路布置、施工需起吊重量等因素的综合考虑，本工程拟选用QTZ40塔吊用作结构施工阶段垂直运输的主要机械，详细参数如下表： 表二：QTZ40塔机主要参数 起重力矩 400KN.m 最大额定起重量 4000kg 有效工作幅度 3～47m 最大幅度额定起重量 800kg 自由高度 30m 附着高度 100m 起升速度 二倍率： 69.4/34.7/6.9 m/min 变幅速度 35/24m/min 回转速度 0.75/0.375r/min 结构自重 24100kg 顶升速度 0.5m/min 工作温度 -20℃～+40℃ 工作电压 380V±5%50Hz 最大工作风压 250N/m2 主肢材料规格 140*140*12 mm 标准节尺寸 1.5*1.5*2.2 m 三、塔吊定位 本工程酒店及裙房全部拟使用QTZ40塔吊，使用数量5台，详 细具体位置如附图：现场施工平面图 地基处理 塔吊基础持力层为场区内土层的第二层：粉土层，该层地基土承载力满足QTZ40 塔吊承载力需求。 塔吊基础施工 1、QTZ40塔吊的基础尺寸、配筋及预埋件详见《QTZ40塔吊基础图》。 2、塔吊基础各构造层如下图所示： 3、按图示尺寸和深度开挖塔吊基坑以后，沿塔吊基础开挖面四周人工挖掘一条环形截水沟及小集水坑，防止水流浸泡地基土。碎石垫层及素砼垫层施工完毕后，即可开始砌筑塔 吊基础砖胎膜（120 墙）。胎膜砌筑完毕后，在外侧回填土壤之前，先于截水沟内填充碎石，制作盲沟（顶部覆盖塑料膜）实施排水，再行覆土夯实。夯土时要用力适中，防止将砖墙挤压倾覆。 四、其他 1、5台塔吊基础分开工先后做出。 2、建筑物塔吊基础均位于基坑外4m。 3、塔吊基础顶标高不得高于室外场坪设计标高。 4、基础施工完毕后，要加强保温、保湿养护，并制作标养和同条件抗压试块，达到设计强度后方可通知按拆单位安装塔吊。
