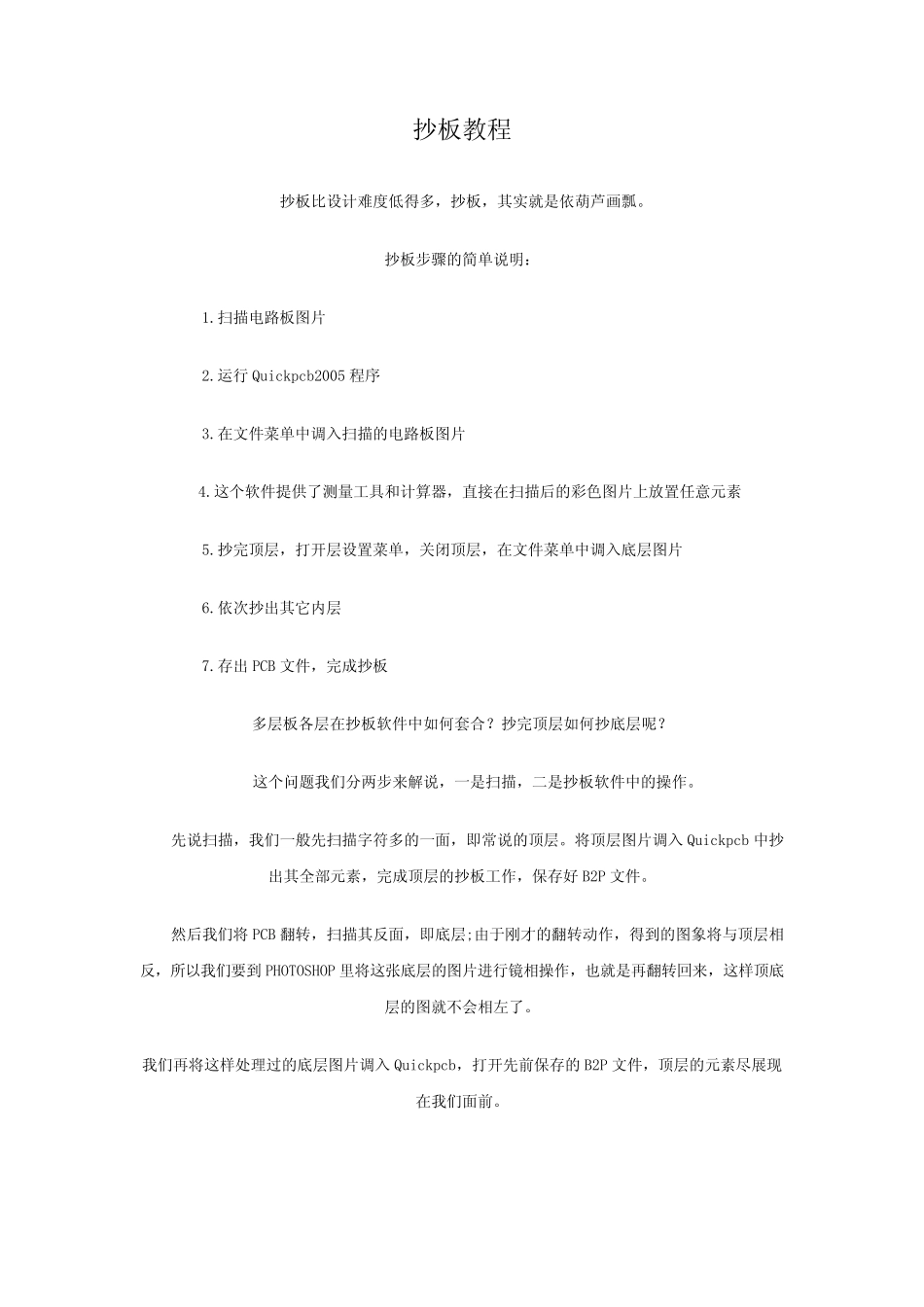

抄板教程 抄板比设计难度低得多，抄板，其实就是依葫芦画瓢。 抄板步骤的简单说明： 1.扫描电路板图片 2.运行 Quickpcb2005 程序 3.在文件菜单中调入扫描的电路板图片 4.这个软件提供了测量工具和计算器，直接在扫描后的彩色图片上放置任意元素 5.抄完顶层，打开层设置菜单，关闭顶层，在文件菜单中调入底层图片 6.依次抄出其它内层 7.存出 PCB 文件，完成抄板 多层板各层在抄板软件中如何套合？抄完顶层如何抄底层呢？ 这个问题我们分两步来解说，一是扫描，二是抄板软件中的操作。 先说扫描，我们一般先扫描字符多的一面，即常说的顶层。将顶层图片调入 Quickpcb 中抄出其全部元素，完成顶层的抄板工作，保存好 B2P 文件。 然后我们将 PCB 翻转，扫描其反面，即底层;由于刚才的翻转动作，得到的图象将与顶层相反，所以我们要到 PHOTOSHOP 里将这张底层的图片进行镜相操作，也就是再翻转回来，这样顶底层的图就不会相左了。 我们再将这样处理过的底层图片调入 Quickpcb，打开先前保存的 B2P 文件，顶层的元素尽展现在我们面前。 这时的B2P 文件有孔、有表面贴、有线条、有丝印……呀，这不看不清底图了吗，怎么抄底层呢？别着急，我们打开 Quickpcb 的层设置窗口，关闭顶层线路层与顶层丝印层，只留下多层的过孔。这样，清清爽爽就可以看到顶层的表面贴与走线了。 如果有内层，也是依次类推，也就等于再重复一次抄顶层、底层的过程。抄完板后得到的文件是多层本就是一体，与设计得出的文件是一样的，我们可以通过层的开关来显示它们。 动手试试吧^-^ 多层板的抄板流程怎样的？内层的线条是怎样抄出来的？多层板怎样分层？ 多层板的抄板流程其实就是重复抄双面板的过程。您掌握到上面提到的“抄完顶层抄底层”的方法，多层板就很容易了。 与抄双面板不同的是，多层板多了一个分层的步骤。 多层板的内层被顶底层覆盖，看不见其中的线路。当我们抄完 PCB 的顶底层后，一般都是用砂纸打磨的办法磨掉表层显示内层；砂纸就是五金店出售的普通砂纸，一般平铺PCB，然后按住砂纸，在PCB 上均匀磨擦（如果板子很小，也可以平铺砂纸，用一根手指按住PCB 在砂纸上磨擦）。要点是要铺平，这样才能磨得均匀。 丝印与绿油一般一擦就掉，铜线与铜皮就要好好擦几下。一般来说，蓝牙板几分钟 就能擦好，内存 条大 概 要十 几分钟 ；当然力 气 大 ，花 的时间 会 少 一点；力 气 小花 的时间 就会 多...
