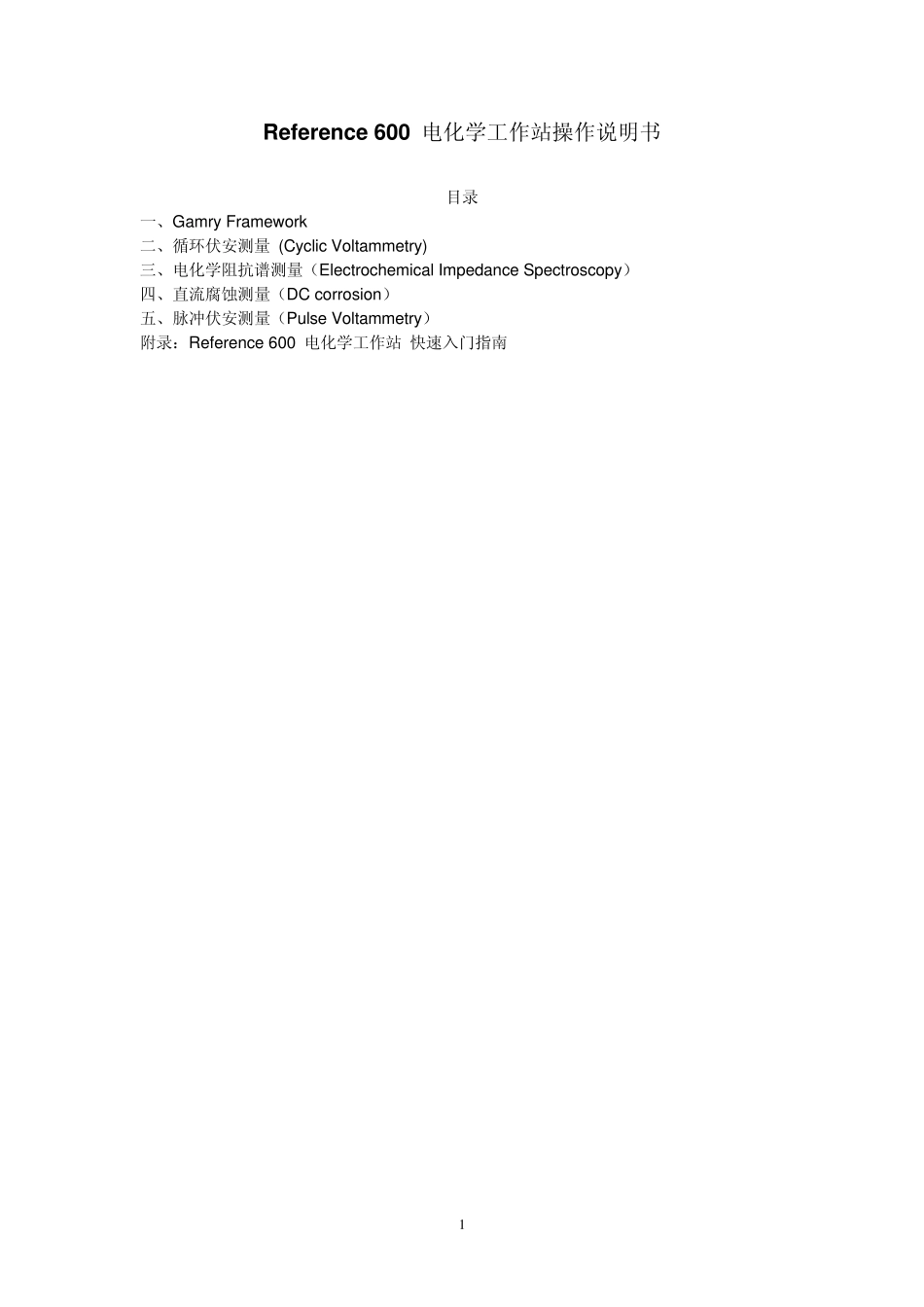

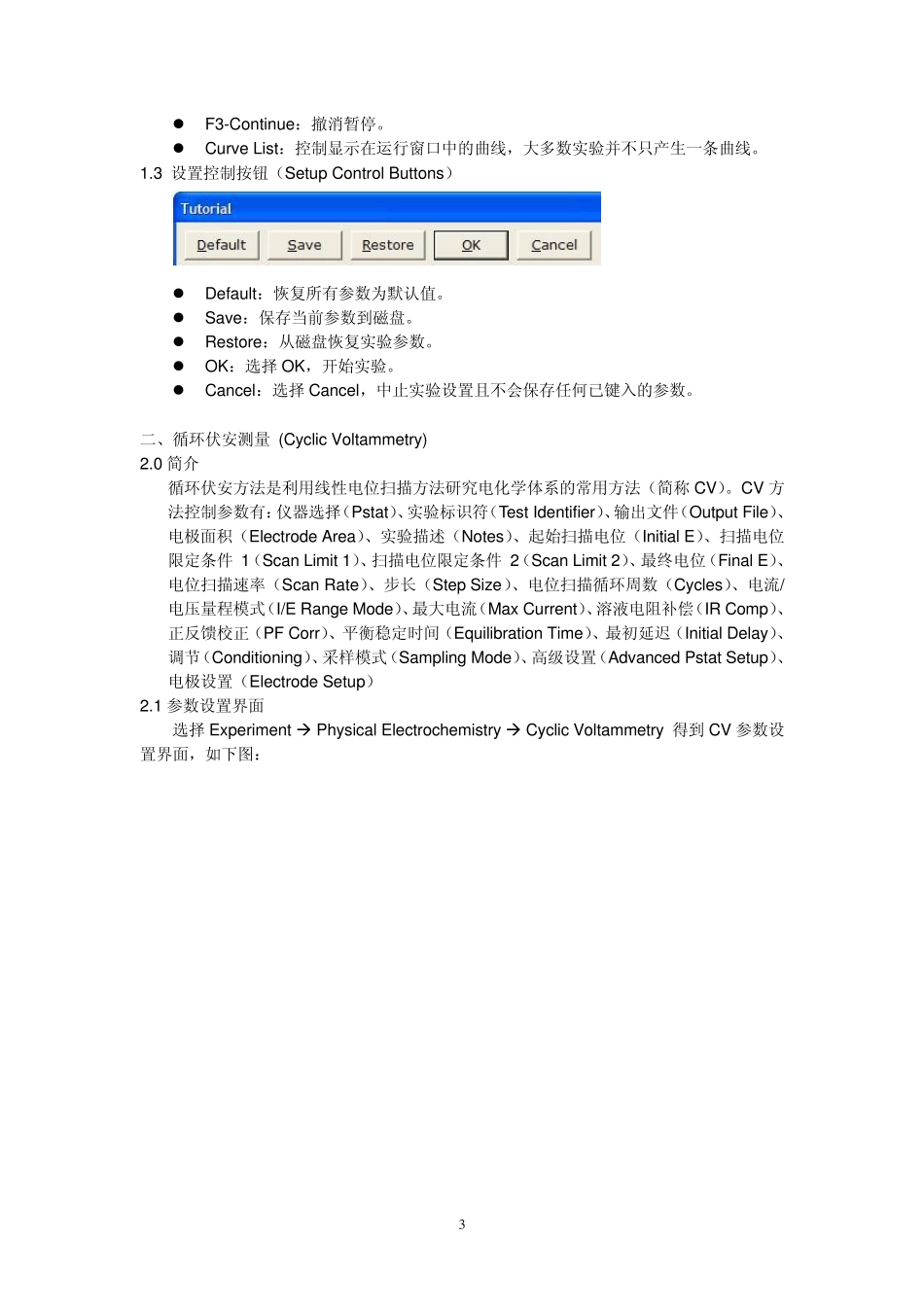

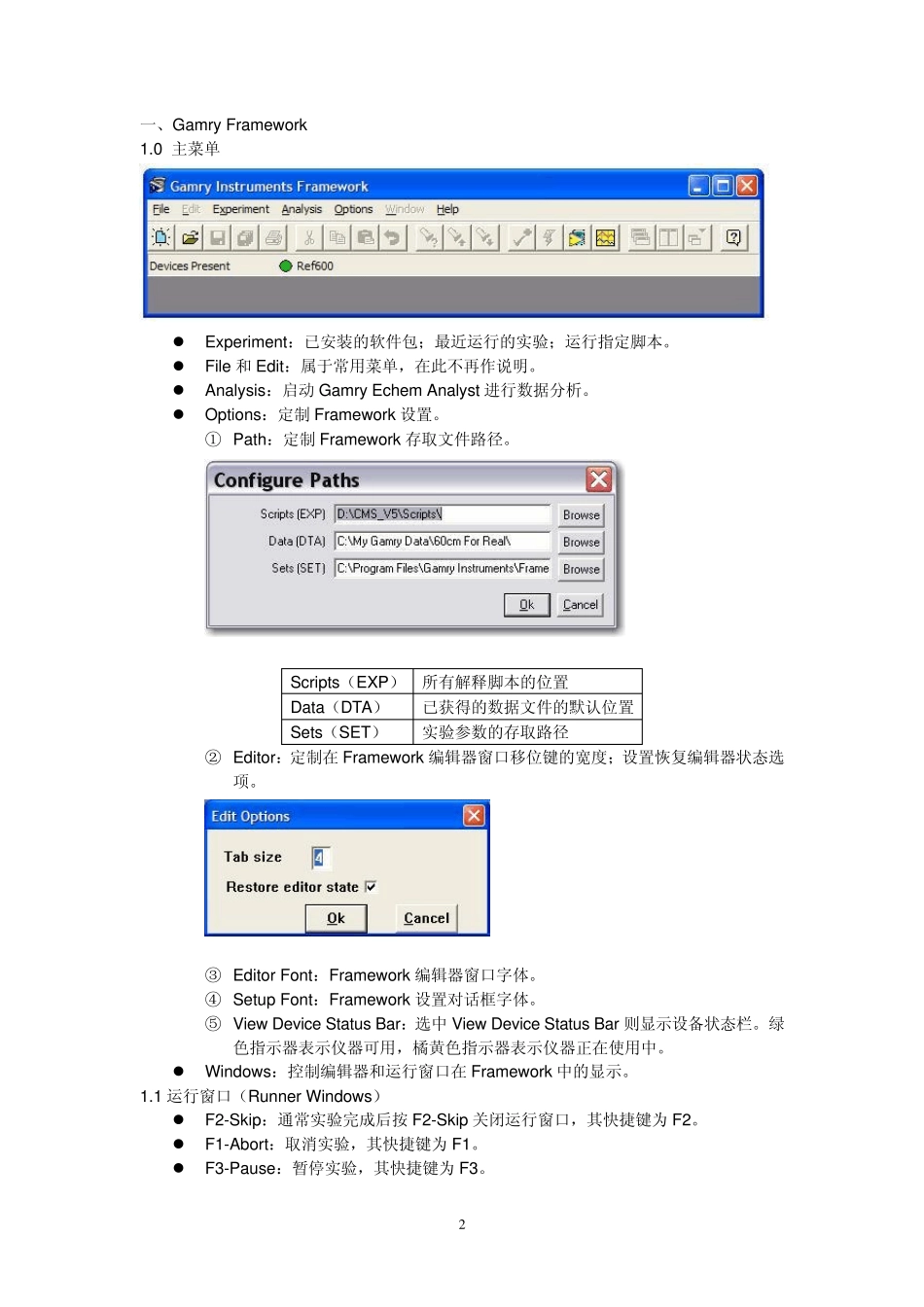

1 Reference 600 电化学工作站操作说明书 目录 一、Gamry Framework 二、循环伏安测量 (Cyclic Voltammetry) 三、电化学阻抗谱测量(Electrochemical Impedance Spectroscopy) 四、直流腐蚀测量(DC corrosion) 五、脉冲伏安测量(Pulse Voltammetry) 附录:Reference 600 电化学工作站 快速入门指南 2 一、Gamry Framework 1.0 主菜单 Experiment:已安装的软件包;最近运行的实验;运行指定脚本。 File 和Edit:属于常用菜单,在此不再作说明。 Analysis:启动Gamry Echem Analyst 进行数据分析。 Options:定制Framework 设置。 ① Path:定制Framework 存取文件路径。 Scripts(EXP) 所有解释脚本的位置 Data(DTA) 已获得的数据文件的默认位置 Sets(SET) 实验参数的存取路径 ② Editor:定制在Framework 编辑器窗口移位键的宽度;设置恢复编辑器状态选项。 ③ Editor Font:Framework 编辑器窗口字体。 ④ Setup Font:Framework 设置对话框字体。 ⑤ View Device Status Bar:选中 View Device Status Bar 则显示设备状态栏。绿色指示器表示仪器可用,橘黄色指示器表示仪器正在使用中。 Windows:控制编辑器和运行窗口在Framework 中的显示。 1.1 运行窗口(Runner Windows) F2-Skip:通常实验完成后按 F2-Skip 关闭运行窗口,其快捷键为 F2。 F1-Abort:取消实验,其快捷键为 F1。 F3-Pause:暂停实验,其快捷键为 F3。 3 F3-Continue:撤消暂停。 Curve List:控制显示在运行窗口中的曲线,大多数实验并不只产生一条曲线。 1.3 设置控制按钮(Setup Control Buttons) Default:恢复所有参数为默认值。 Save:保存当前参数到磁盘。 Restore:从磁盘恢复实验参数。 OK:选择OK,开始实验。 Cancel:选择Cancel,中止实验设置且不会保存任何已键入的参数。 二、循环伏安测量 (Cyclic Voltammetry) 2.0 简介 循环伏安方法是利用线性电位扫描方法研究电化学体系的常用方法(简称 CV)。CV 方法控制参数有:仪器选择(Pstat)、实验标识符(Test Identifier)、输出文件(Output File)、电极面积(Electrode Area)、实验描述(Notes)、起始扫描电位(Initial E)、扫描电位限定条件 1(Scan Limit 1)、扫描电位限定条件 2(Scan Limit 2)、最终电位(...
