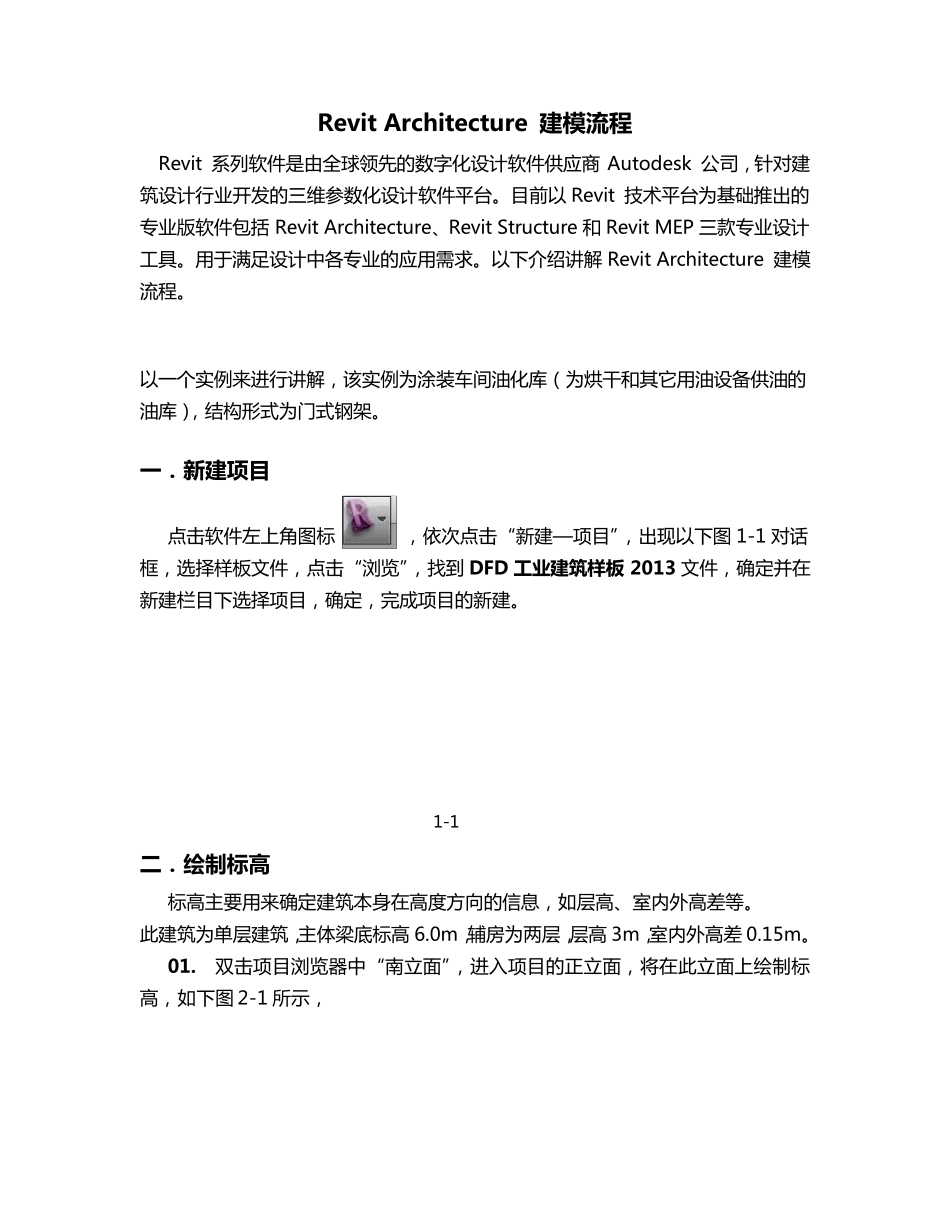

Revit Architecture 建 模 流 程 Revit 系 列 软 件 是 由 全 球 领 先 的 数 字 化 设 计 软 件 供 应 商Autodesk 公 司 ， 针 对 建筑 设 计 行 业 开 发 的 三 维 参 数 化 设 计 软 件 平 台 。 目 前 以 Revit 技 术 平 台 为 基 础 推 出 的专 业 版 软 件 包 括Revit Architecture、 Revit Structure 和 Revit MEP 三 款 专 业 设 计工 具 。 用 于 满 足 设 计 中 各 专 业 的 应 用 需 求 。 以 下 介 绍 讲 解 Revit Architecture 建 模流 程 。 以 一 个 实 例 来 进 行 讲 解 ， 该 实 例 为 涂 装 车 间 油 化 库 （ 为 烘 干 和 其 它 用 油 设 备 供 油 的油 库 ）， 结 构 形 式 为 门 式 钢 架 。 一．新建 项目 点 击 软 件 左 上 角 图 标 ， 依 次 点 击 “新 建 —项目 ”， 出 现以 下 图 1-1 对 话框， 选择样板文件 ， 点 击 “浏览”， 找到 DFD 工业建 筑样板 2013 文件 ， 确定并在新 建 栏 目 下 选择项目 ， 确定， 完 成 项目 的 新 建 。 1-1 二．绘制标高 标 高 主 要 用 来 确定建 筑 本 身 在高 度 方 向 的 信 息 ， 如 层 高 、 室 内 外 高 差 等 。 此 建 筑 为 单 层 建 筑 ，主 体 梁 底 标 高 6.0m，辅 房 为 两 层 ，层 高 3m，室 内 外 高 差 0.15m。 01. 双 击 项目 浏览器 中 “南 立 面 ”， 进 入 项目 的 正 立 面 ， 将 在此 立 面 上 绘 制 标高 ， 如 下 图 2-1 所 示 ， 2-1 02. 项 目 样 板 中 已 经 有 了 ±0.000 的 标 高 及 上 部 楼 层 标 高 ， 下 面 继 续 创 建 室 外 地面 标 高 。 单 击 “建 筑”选项 卡“基准”面 板 中 的 “标 高 ”工具， 如下 图 2-2 所示。鼠标 移动到一层 平面 标 高 以上 对应位置,出现竖直虚线时单 击 左键， 拉至对侧， 双击标 高 标 头可对标 高 高 度值进行修改， 双击 标 高 名称可修改标 高 名称， 即对应的 平面视图名称。 依次创 建 各参照标 高 。 2-2 03. 至此标 高 创 建 完成， 单 击 左侧项 目 浏览器中 的 ...
