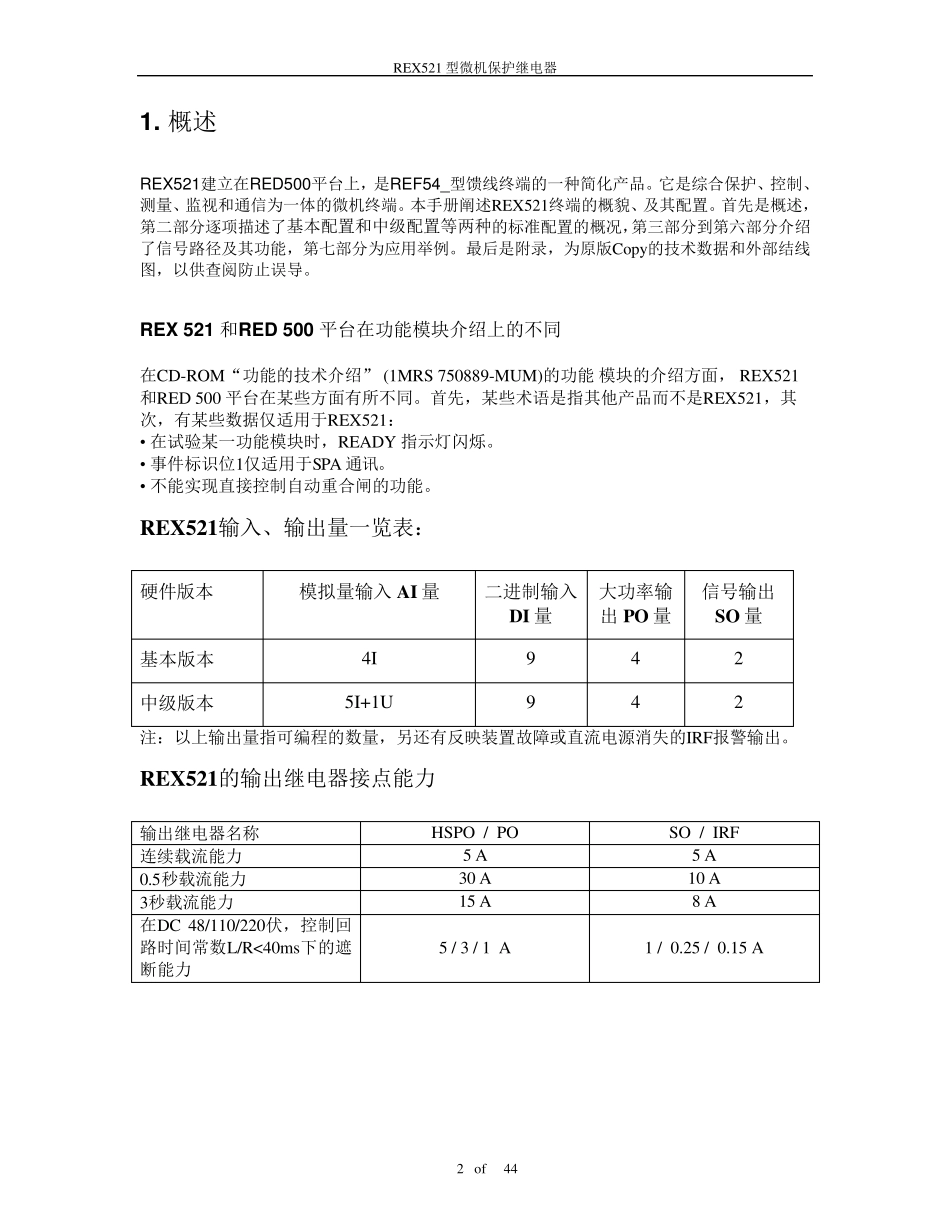

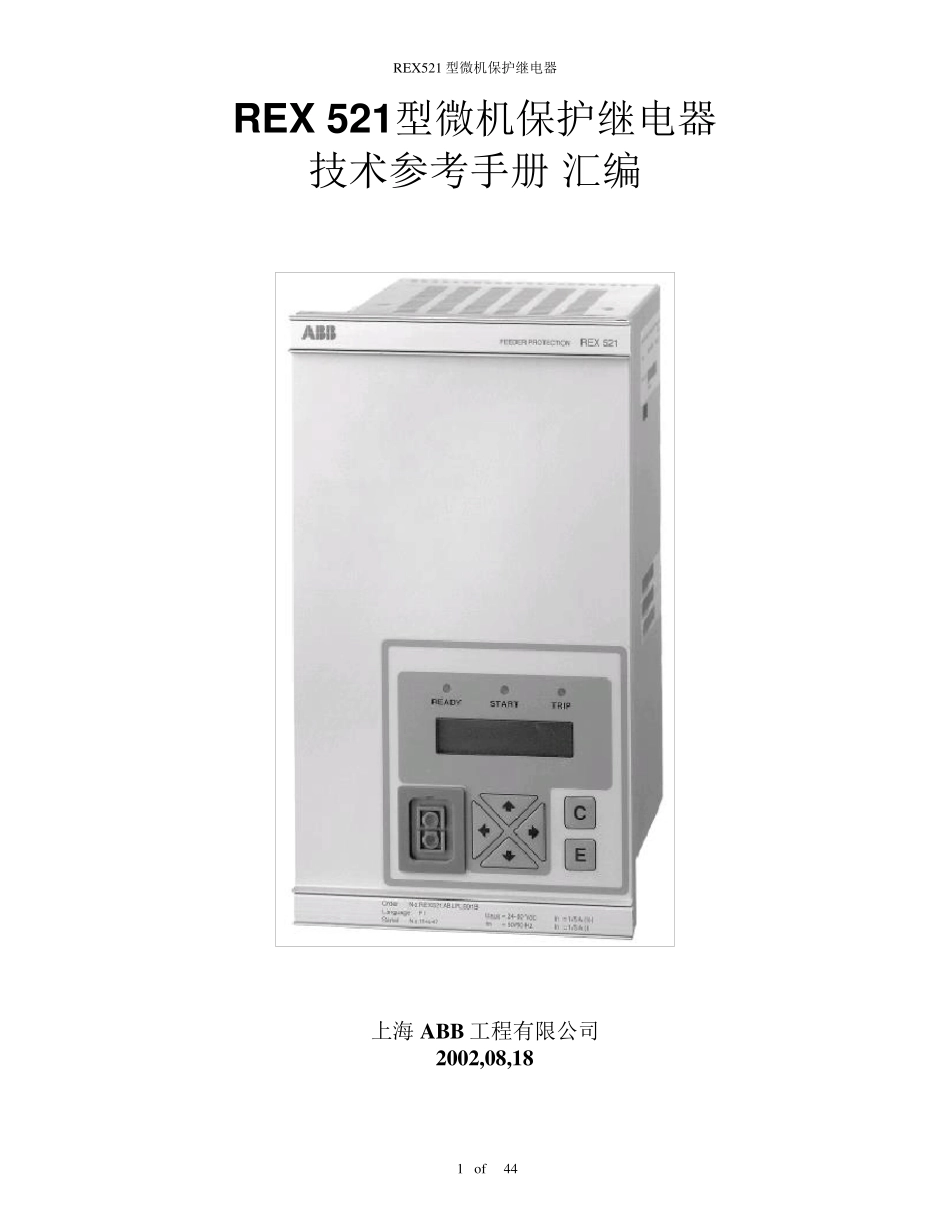

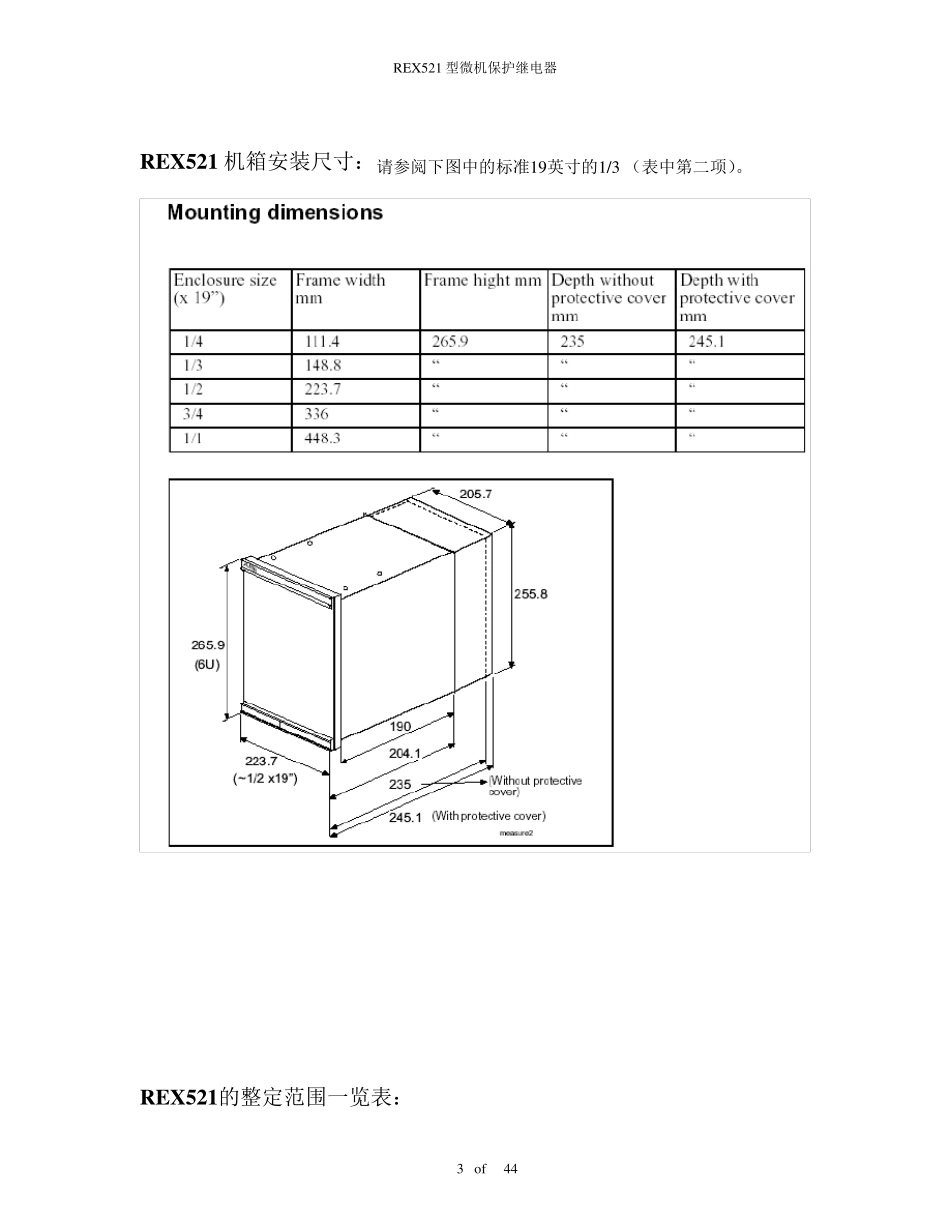

REX521 型微机保护继电器 1 o f 44 REX 521型微机保护继电器 技术参考手册 汇编 上海 ABB工程有限公司 2002,08,18 REX521 型微机保护继电器 2 of 44 1. 概述 REX521建立在RED500平台上，是REF54_型馈线终端的一种简化产品。它是综合保护、控制、测量、监视和通信为一体的微机终端。本手册阐述REX521终端的概貌、及其配置。首先是概述，第二部分逐项描述了基本配置和中级配置等两种的标准配置的概况，第三部分到第六部分介绍了信号路径及其功能，第七部分为应用举例。最后是附录，为原版Copy的技术数据和外部结线图，以供查阅防止误导。 REX 521 和RED 500 平台在功能模块介绍上的不同 在CD-ROM“功能的技术介绍” (1MRS 750889-MUM)的功能 模块的介绍方面， REX521 和RED 500 平台在某些方面有所不同。首先，某些术语是指其他产品而不是REX521，其 次，有某些数据仅适用于REX521： • 在试验某一功能模块时，READY 指示灯闪烁。 • 事件标识位1仅适用于SPA 通讯。 • 不能实现直接控制自动重合闸的功能。 REX 521输入、输出量一览表： 硬件版本 模拟量输入 AI 量 二进制输入DI 量 大功率输出 PO 量 信号输出SO 量 基本版本 4I 9 4 2 中级版本 5I+1U 9 4 2 注：以上输出量指可编程的数量，另还有反映装置故障或直流电源消失的IRF报警输出。 REX 521的输出继电器接点能力 输出继电器名称 HSPO / PO SO / IRF 连续载流能力 5 A 5 A 0.5秒载流能力 30 A 10 A 3秒载流能力 15 A 8 A 在DC 48/110/220伏，控制回路时间常数L/R<40ms下的遮断能力 5 / 3 / 1 A 1 / 0.25 / 0.15 A REX521 型微机保护继电器 3 o f 44 REX521 机箱安装尺寸：请参阅下图中的标准19英寸的1/3 （表中第二项）。 REX521的整定范围一览表： REX521 型微机保护继电器 4 o f 44 序 内容 整定范围 1 I>电流整定 0.1—5 In 2 I >定时限时间整定 0.05—300 S 3 I >反时限时间系数整定 0.05—1.00 4 I > 反时限曲线 6 种 (IEC 四种标准及RI 型及RD型两种反时限曲线 ) 5 I >> & I >>>电流整定 0.1—40 In 6 I >> & I >>>定时限时间整定 0.05—300 S 7 Io >电流整定 0.01—1.00 In 8 Io >定时限时间整定 0.05—300 S 9 Io >反时限时间系数整定 0.05—1.00 10 Io > 反时限曲线 4 种 (IEC 四种标...
