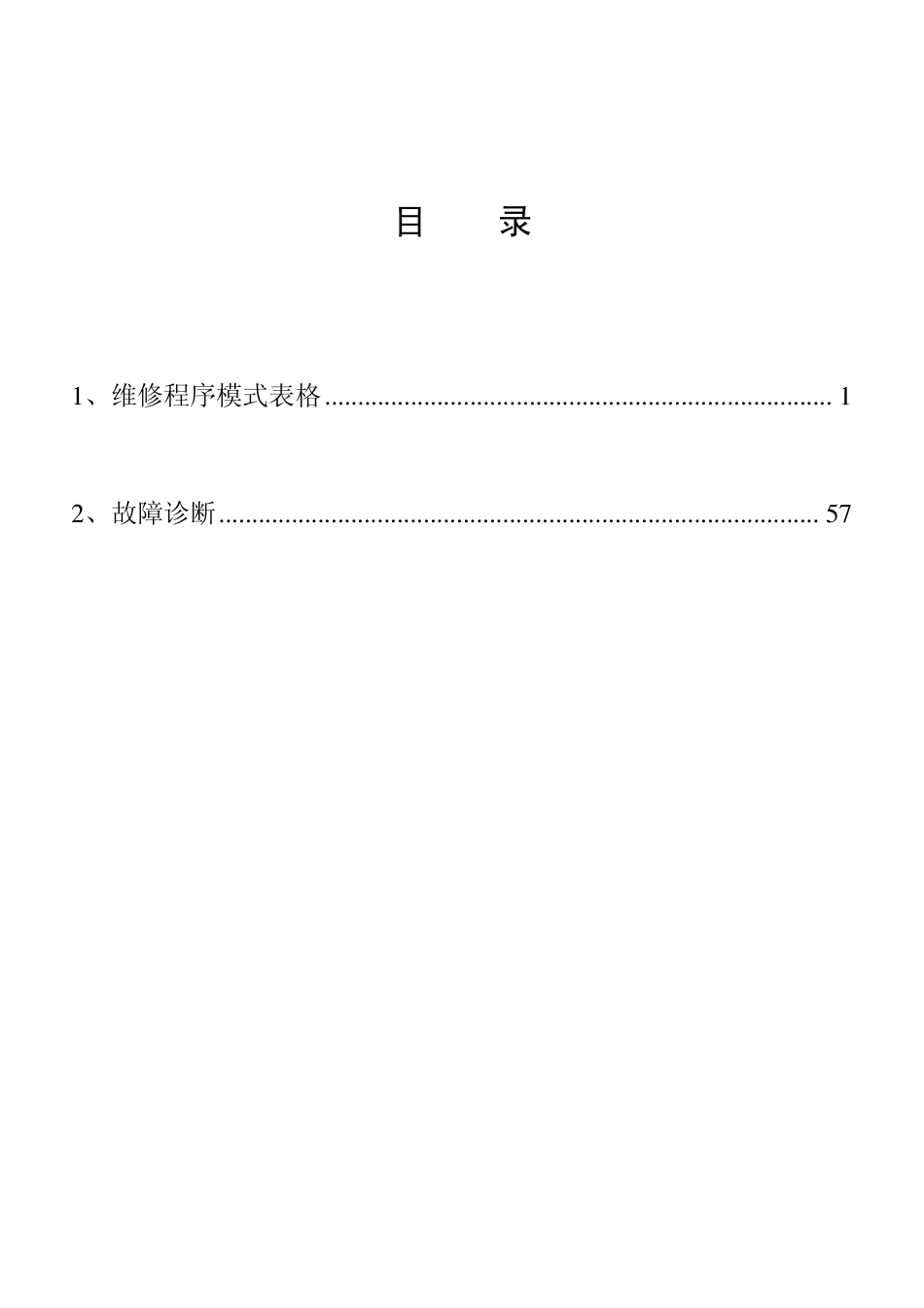

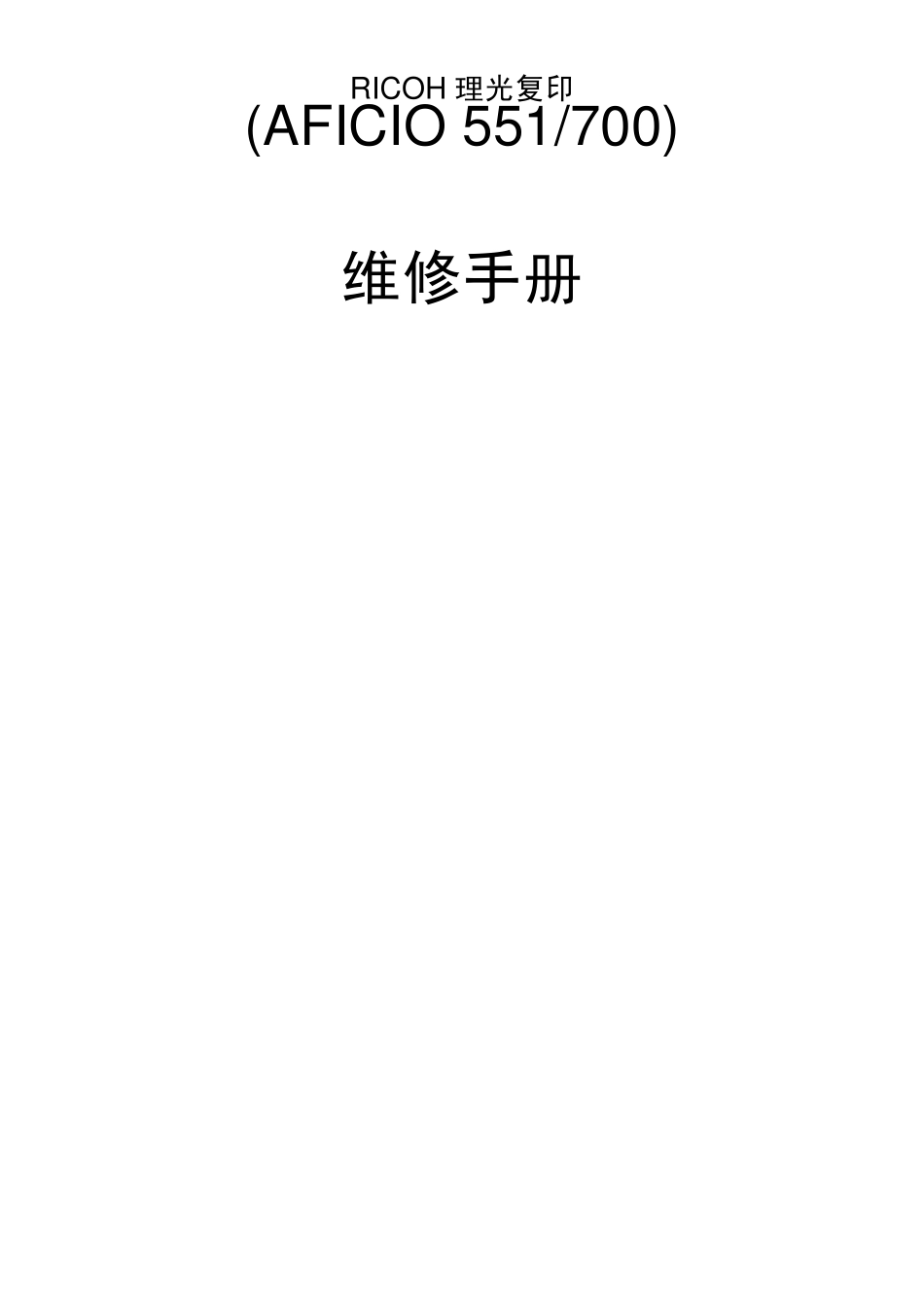

RICOH 理光复印 (AFICIO 551/700) 维修手册 目 录 1 、维修程序模式表格 ............................................................................. 1 2 、故障诊断 ........................................................................................... 5 7 1 1 、维修程序模式表格 注意：1) 在功能一栏里，注释是用斜体字表示。 2) 在设定值一栏里，默认值是用黑体字表示。 3) 模式号码一栏右边的(*)记号的意思是此模式在NVRAM 里。 若你做RAM 复位，所有的这些SP 模式将被复原到他们的工厂设定值上。 模式号码(1 ，2 ，3 级) 功 能 设定值 1-001 纸张头部边缘对位 * 使用修正区域图形，调节打印头部边缘对位(SP2-902-3，NO.10)。 +9~-9 0.1mm/ 间隔+3.0mm 规格是3±2m m。详见“更换和调整-复印图像的调整。” 1-002 纸张左右对位 1 纸盘 1 * 使用修正区域的图形，调节送纸站的打印左右对位(SP2-902-3，NO.10)。 +9~-9 0.1mm/ 间隔+0.0mm 2 纸盘 2 3 纸盘 3 压板规格是0±2.0m m ，而ADF 模式是±4.0m m 。 仅用日本机型。 4 纸盘 4 * 5 双面纸盘 * 6 手送纸盘 7 LCT( 大 容 量纸盒) 1-003 送纸计时 1 纸盘，双面纸盘 * 在对位时，调节中继离合器计时，中继离合器计时确定了对位时纸张弯曲的程度(A+ve 设定值引起更大的纸张弯曲)。 +9~-9 0.1mm/ 间隔+0mm 2 手送纸盘 * 在对位时，调节手送纸计时，手送纸计时确定了对位时纸张弯曲的程度(A+ve设定值引起更大的纸张弯曲)。 2 模式号码(1 ，2 ，3 级) 功 能 设定值 1-007 手送纸张尺寸的显示 手送台的纸张宽度传感器数据的显示。 132：A3 133：A4 纵向纸 134：A5 纵向纸 141：B4 纵向纸 142：B5 纵向纸 160：DLT 164：LG 166：LT 纵向纸 172：HLT 纵向纸 1-008 双面纸栏板的调整 1 距离 * 调节前、后栏板之间的距离。 +4~-4 0.5mm 间隔-1.0mm 2 位置 * 调节栏板的位置(参考送纸的左右位置)。 1-103 定影部的空运转 * 选择定影部是否要做空运转。 0:51/2min 1:10min 2:15min 3:非空运转 若第1 和第2 张复印品的定影未完成，改变设定值到较长的时间，若室内较冷，会发生此情况。细节参阅“定影温度控制详细说明一节”。 1-104 定影温度的控制 * 选择定影温度控制模式。 在改变设定值后，关开主开关。 开启/关闭控制 相...
