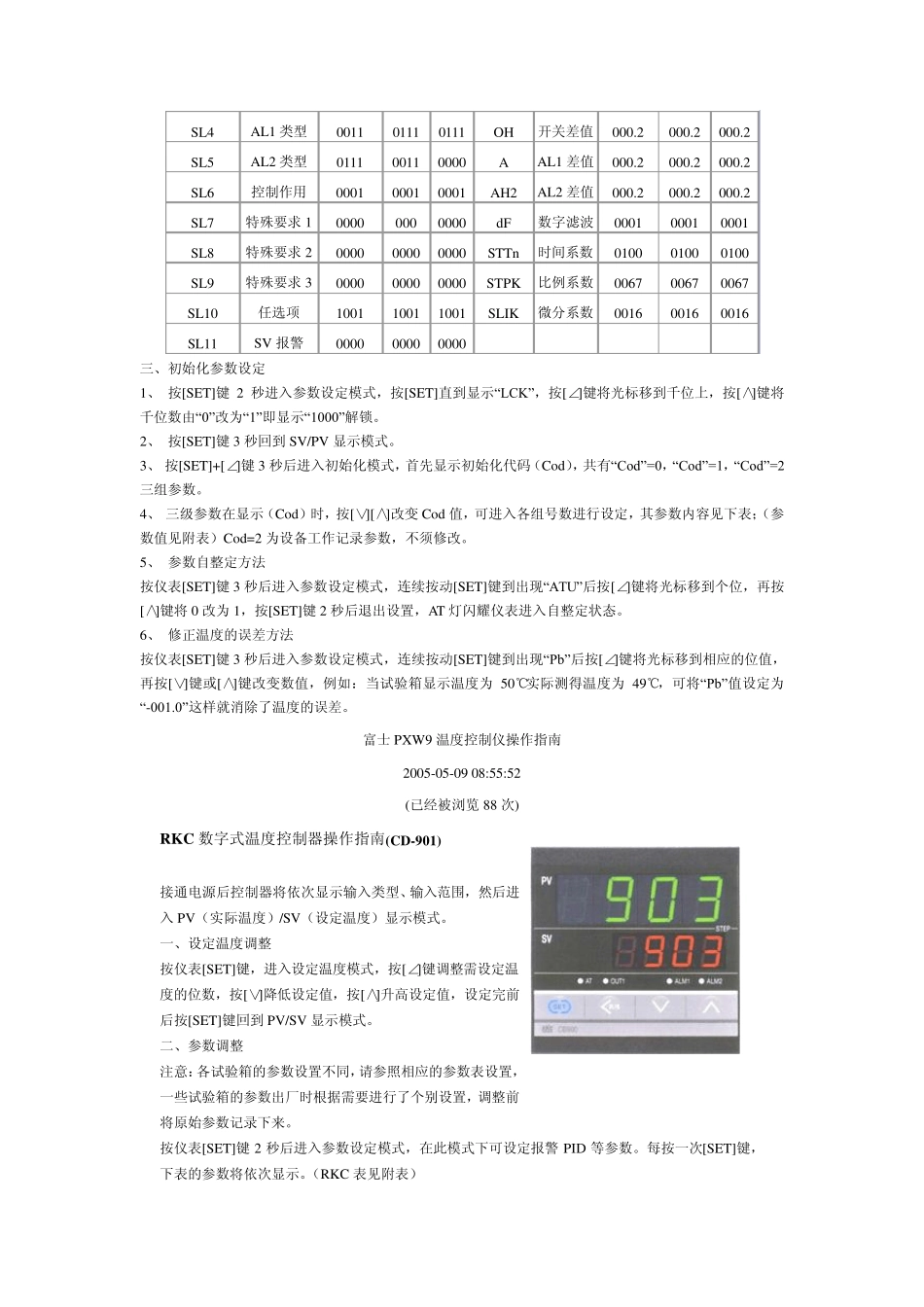

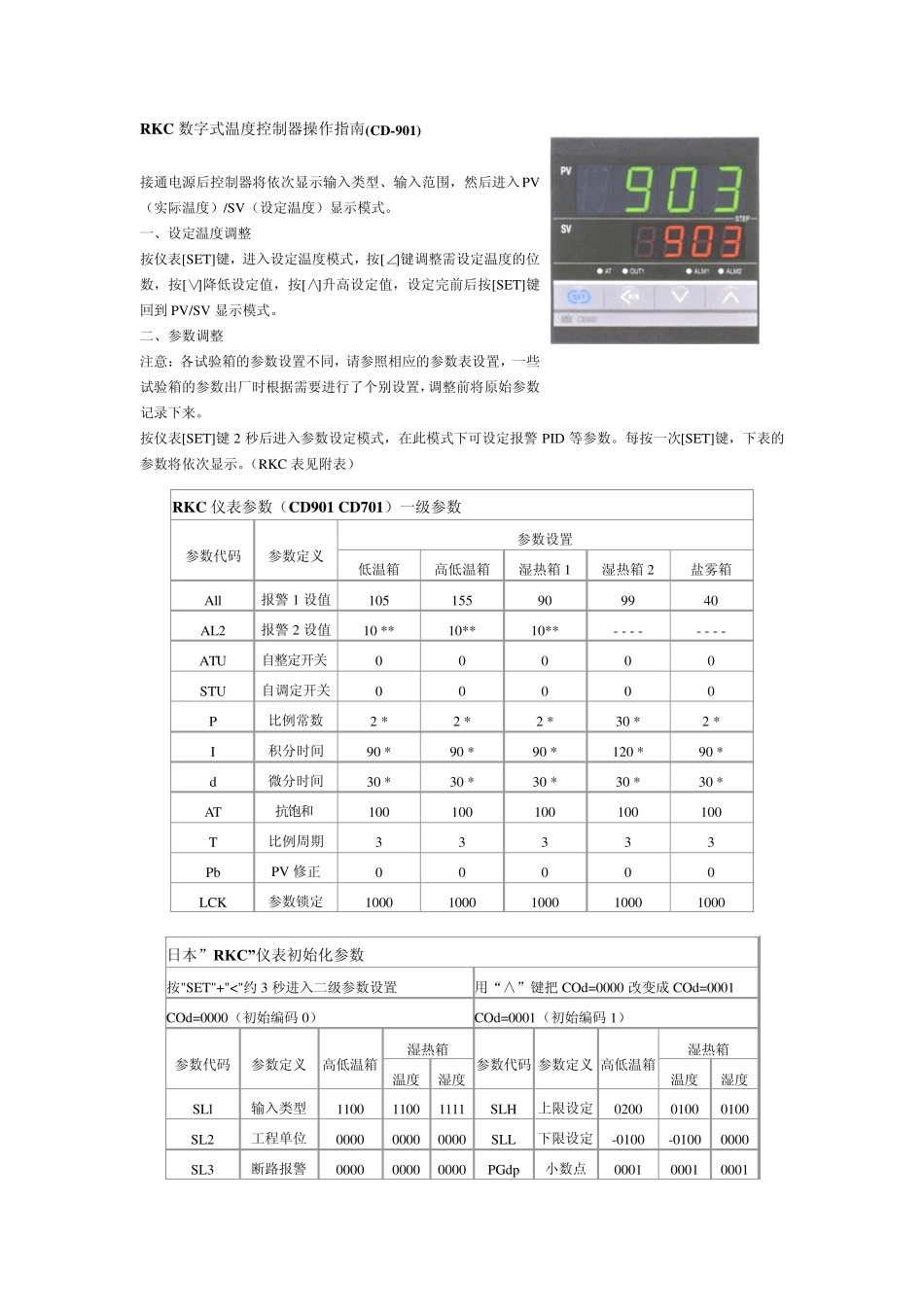

RKC 数字式温度控制器操作指南(CD-901) 接通电源后控制器将依次显示输入类型、输入范围，然后进入PV（实际温度）/SV（设定温度）显示模式。 一、设定温度调整 按仪表[SET]键，进入设定温度模式，按[∠]键调整需设定温度的位数，按[∨]降低设定值，按[∧]升高设定值，设定完前后按[SET]键回到 PV/SV 显示模式。 二、参数调整 注意：各试验箱的参数设置不同，请参照相应的参数表设置，一些试验箱的参数出厂时根据需要进行了个别设置，调整前将原始参数记录下来。 按仪表[SET]键 2 秒后进入参数设定模式，在此模式下可设定报警 PID 等参数。每按一次[SET]键，下表的参数将依次显示。（RKC 表见附表） RKC 仪表参数（CD901 CD701）一级参数 参数代码 参数定义 参数设置 低温箱 高低温箱 湿热箱 1 湿热箱 2 盐雾箱 All 报警 1 设值 105 155 90 99 40 AL2 报警 2 设值 10 ** 10** 10** - - - - - - - - ATU 自整定开关 0 0 0 0 0 STU 自调定开关 0 0 0 0 0 P 比例常数 2 * 2 * 2 * 30 * 2 * I 积分时间 90 * 90 * 90 * 120 * 90 * d 微分时间 30 * 30 * 30 * 30 * 30 * AT 抗饱和 100 100 100 100 100 T 比例周期 3 3 3 3 3 Pb PV 修正 0 0 0 0 0 LCK 参数锁定 1000 1000 1000 1000 1000 日本”RKC”仪表初始化参数 按"SET"+"<"约3 秒进入二级参数设置 用“∧”键把 COd=0000 改变成 COd=0001 COd=0000（初始编码 0） COd=0001（初始编码 1） 参数代码 参数定义 高低温箱 湿热箱 参数代码 参数定义 高低温箱 湿热箱 温度 湿度 温度 湿度 SLl 输入类型 1100 1100 1111 SLH 上限设定 0200 0100 0100 SL2 工程单位 0000 0000 0000 SLL 下限设定 -0100 -0100 0000 SL3 断路报警 0000 0000 0000 PGdp 小数点 0001 0001 0001 SL4 AL1 类型 0011 0111 0111 OH 开关差值 000.2 000.2 000.2 SL5 AL2 类型 0111 0011 0000 A AL1 差值 000.2 000.2 000.2 SL6 控制作用 0001 0001 0001 AH2 AL2 差值 000.2 000.2 000.2 SL7 特殊要求 1 0000 000 0000 d F 数字滤波 0001 0001 0001 SL8 特殊要求 2 0000 0000 0000 STTn 时间系数 0100 0100 0100 SL9 特殊要求 3 0000 0000 0000 STPK 比例系数 0067 0...
