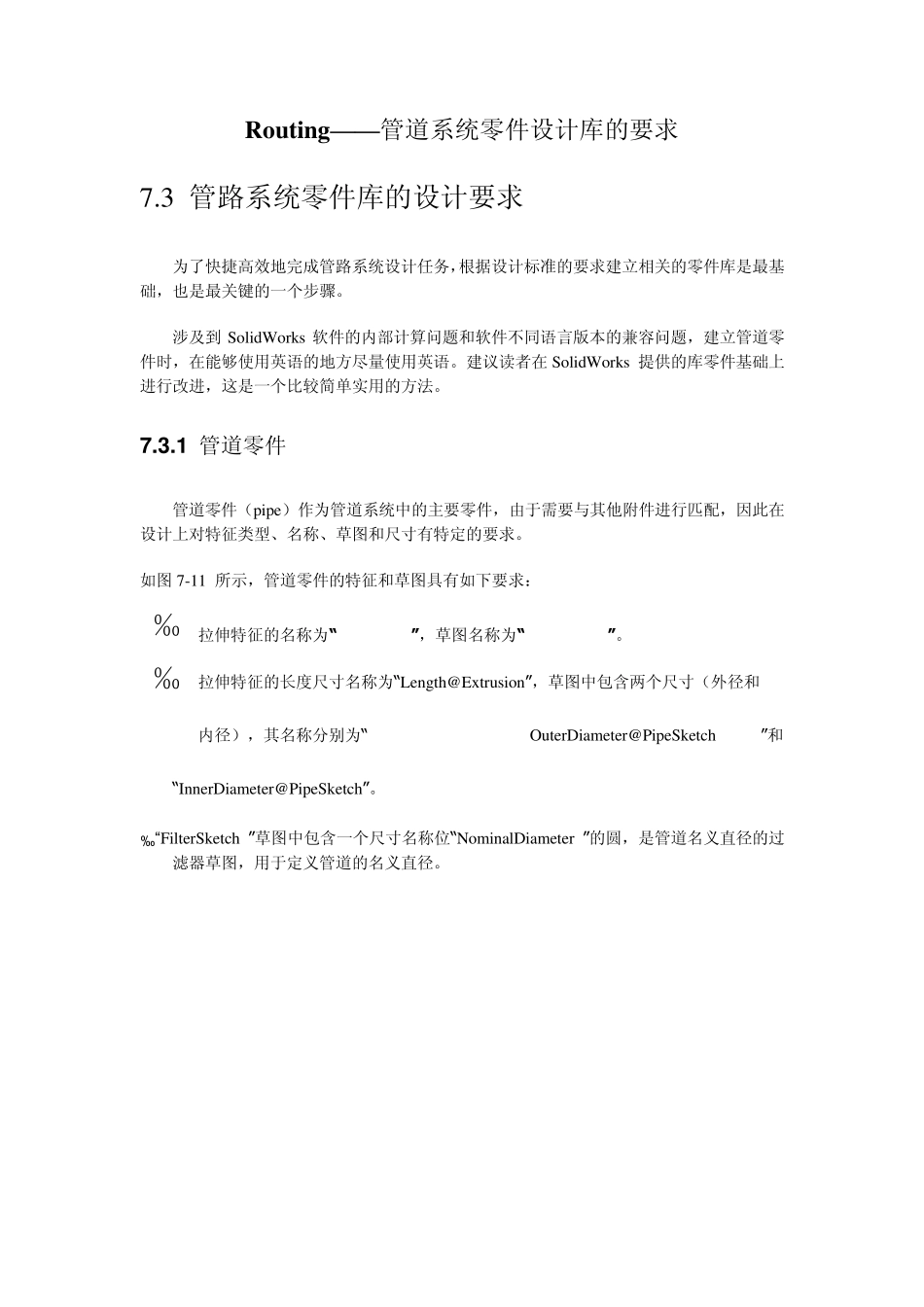

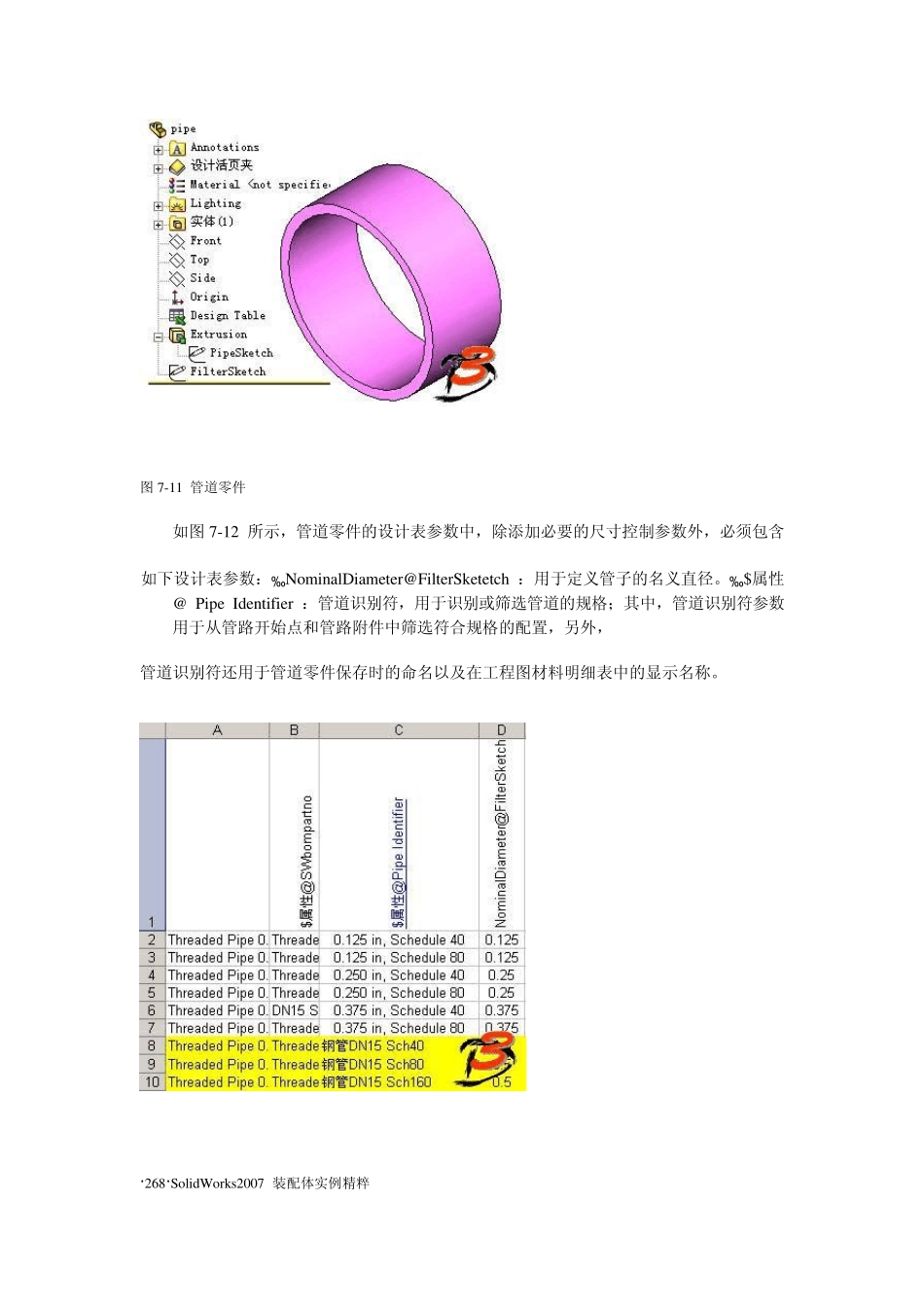

Rou ting——管道系统零件设计库的要求 7.3 管路系统零件库的设计要求 为了快捷高效地完成管路系统设计任务,根据设计标准的要求建立相关的零件库是最基础,也是最关键的一个步骤。 涉及到SolidWorks 软件的内部计算问题和软件不同语言版本的兼容问题,建立管道零件时,在能够使用英语的地方尽量使用英语。建议读者在SolidWorks 提供的库零件基础上进行改进,这是一个比较简单实用的方法。 7 .3 .1 管道零件 管道零件(pipe)作为管道系统中的主要零件,由于需要与其他附件进行匹配,因此在设计上对特征类型、名称、草图和尺寸有特定的要求。 如图7-11 所示,管道零件的特征和草图具有如下要求: ‰ 拉伸特征的名称为“Extrusion”,草图名称为“PipeSketch”。 ‰ 拉伸特征的长度尺寸名称为“Length@Ex tru sion”,草图中包含两个尺寸(外径和 内径),其名称分别为“ Ou terDiameter@PipeSketch ”和 “InnerDiameter@PipeSketch”。 ‰“FilterSketch ”草图中包含一个尺寸名称位“NominalDiameter ”的圆,是管道名义直径的过滤器草图,用于定义管道的名义直径。 图7-11 管道零件 如图7-12 所示,管道零件的设计表参数中,除添加必要的尺寸控制参数外,必须包含 如下设计表参数:‰NominalDiameter@FilterSketetch :用于定义管子的名义直径。‰$属性@ Pipe Identifier :管道识别符,用于识别或筛选管道的规格;其中,管道识别符参数用于从管路开始点和管路附件中筛选符合规格的配置,另外, 管道识别符还用于管道零件保存时的命名以及在工程图材料明细表中的显示名称。 ·268·SolidWorks2007 装配体实例精粹 图7-12 管道零件设计表的要求 7 .3 .2 管筒零件 由于软管道可以使用样条线或直线完成布局,因此在管筒零件与管道零件不同,其基体特征需要使用扫描特征来完成。 如图7-13 所示,管筒零件的设计要求如下: 图7-13 管筒零件 ‰基体特征为扫描的薄壁特征;‰扫描路径为一3D 草图;‰扫描轮廓的名称为“PipeSketch”‰“FilterSketch ”过滤器草图与管道零件相同管筒零件的设计表中,也必须包含如下两个参数,其作用与管道零件相同: ‰NominalDiameter@FilterSketetch ‰$属性@ Pipe Identifier 7 .3 .3 管路附件零件和装配体 管路附件包括法兰、管帽、三通、弯头等零件,这些零件中必须要建立必要的管路连接点和线路点。如图7-14 所示,连接点定义了管路附件的名义...
