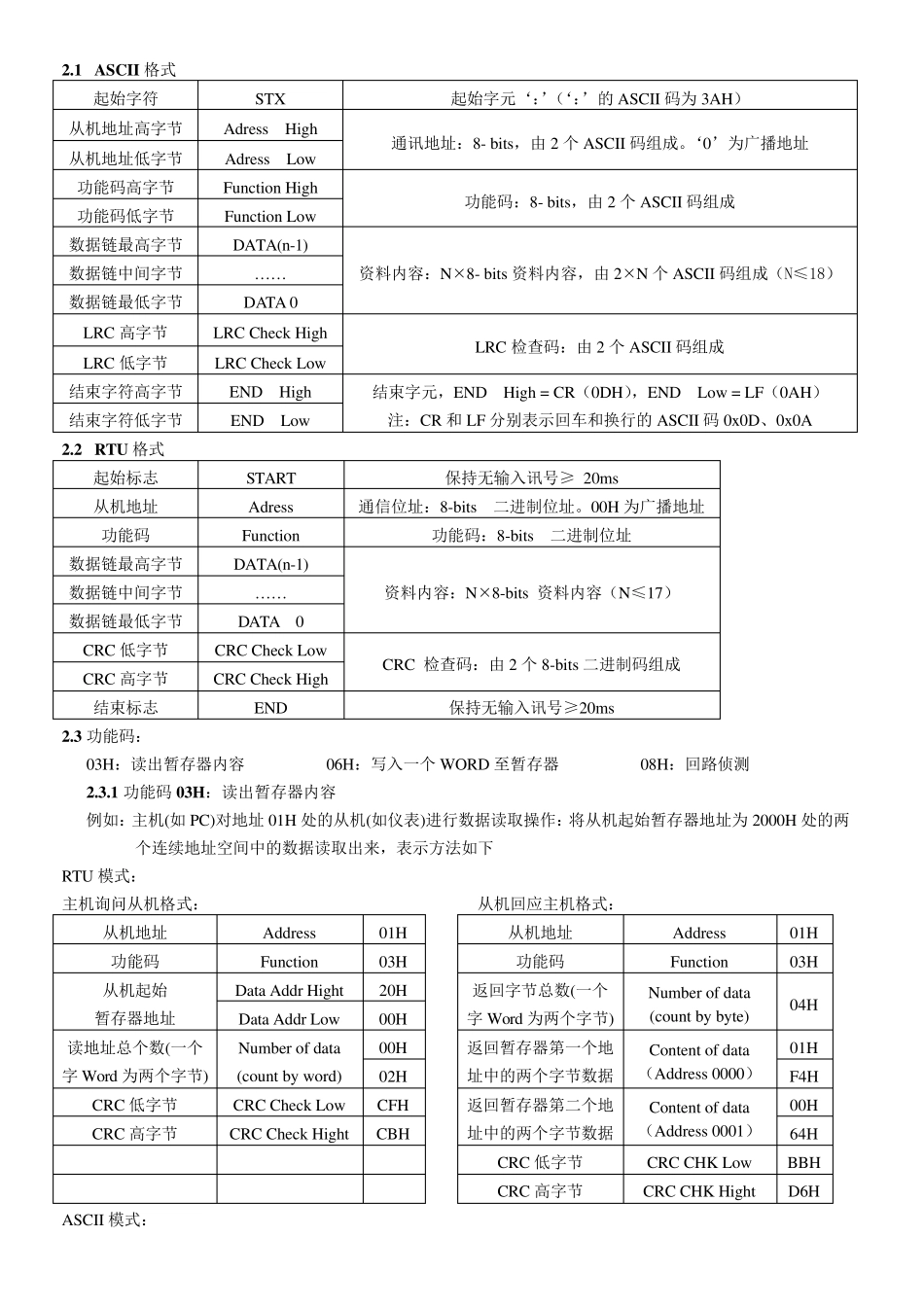

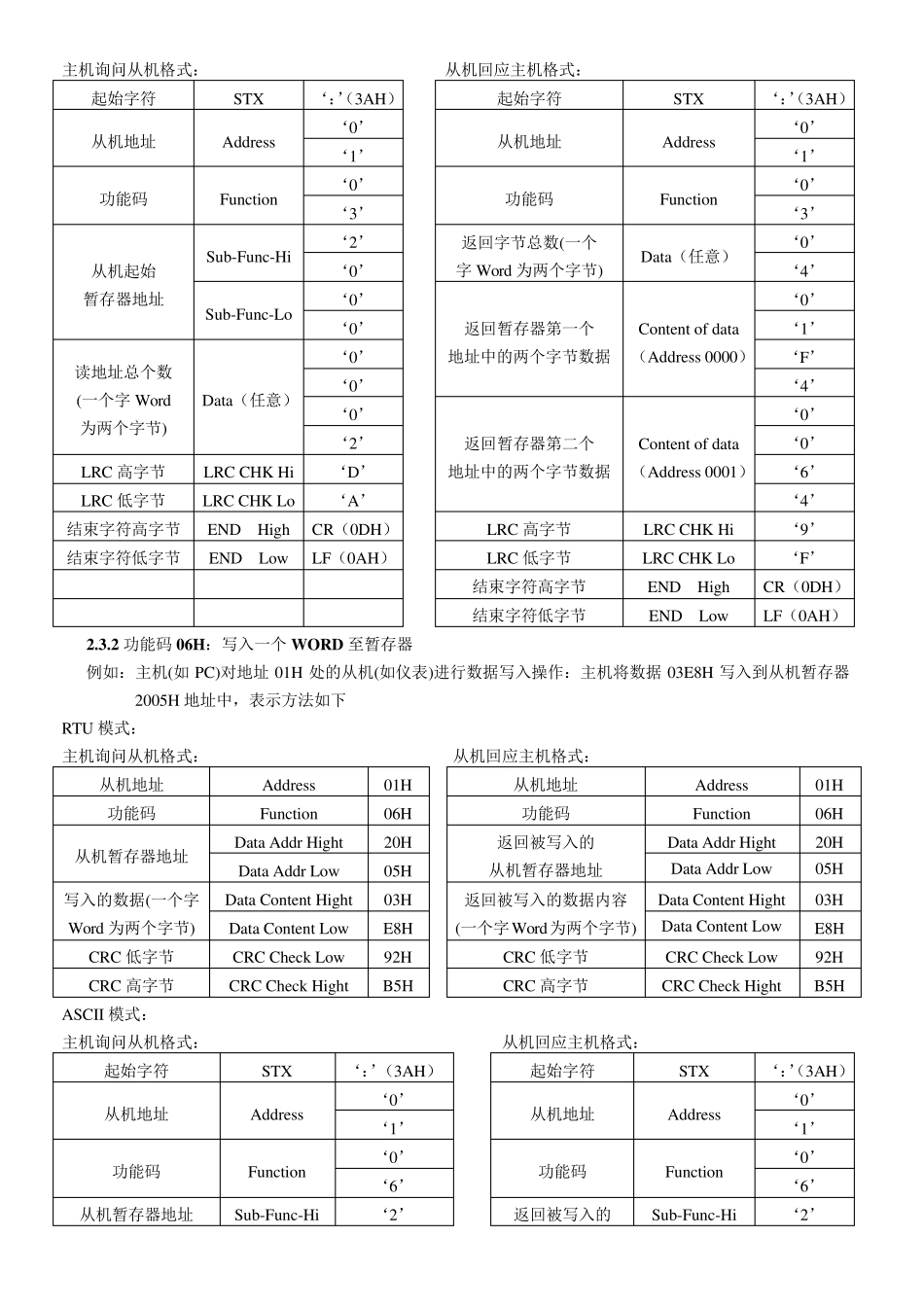

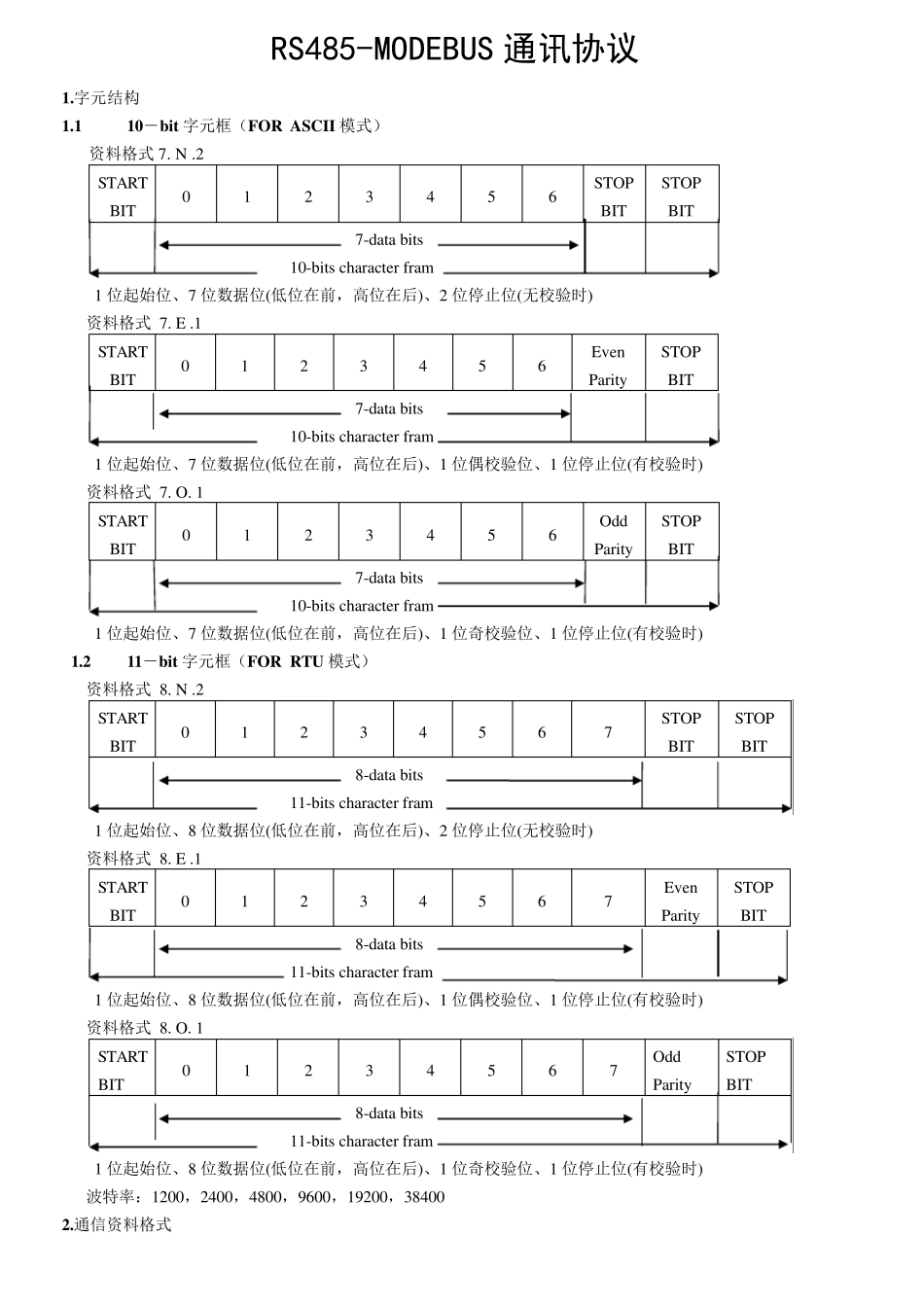

RS485-MODEBUS 通讯协议 1.字元结构 1.1 10―bit 字元框(FOR ASCII 模式) 资料格式 7. N .2 START BIT 0 1 2 3 4 5 6 STOP BIT STOP BIT 7-data bits 10-bits character fram 1 位起始位、7 位数据位(低位在前,高位在后)、2 位停止位(无校验时) 资料格式 7. E .1 START BIT 0 1 2 3 4 5 6 Ev en Parity STOP BIT 7-data bits 10-bits character fram 1 位起始位、7 位数据位(低位在前,高位在后)、1 位偶校验位、1 位停止位(有校验时) 资料格式 7. O. 1 START BIT 0 1 2 3 4 5 6 Odd Parity STOP BIT 7-data bits 10-bits character fram 1 位起始位、7 位数据位(低位在前,高位在后)、1 位奇校验位、1 位停止位(有校验时) 1.2 11―bit 字元框(FOR RTU 模式) 资料格式 8. N .2 START BIT 0 1 2 3 4 5 6 7 STOP BIT STOP BIT 8-data bits 11-bits character fram 1 位起始位、8 位数据位(低位在前,高位在后)、2 位停止位(无校验时) 资料格式 8. E .1 START BIT 0 1 2 3 4 5 6 7 Ev en Parity STOP BIT 8-data bits 11-bits character fram 1 位起始位、8 位数据位(低位在前,高位在后)、1 位偶校验位、1 位停止位(有校验时) 资料格式 8. O. 1 START BIT 0 1 2 3 4 5 6 7 Odd Parity STOP BIT 8-data bits 11-bits character fram 1 位起始位、8 位数据位(低位在前,高位在后)、1 位奇校验位、1 位停止位(有校验时) 波特率:1200,2400,4800,9600,19200,38400 2.通信资料格式 2.1 ASCII 格式 起始字符 STX 起始字元‘:’(‘:’的 ASCII 码为 3AH) 从机地址高字节 Adress High 通讯地址:8- bits,由 2 个 ASCII 码组成。‘0’为广播地址 从机地址低字节 Adress Low 功能码高字节 Function High 功能码:8- bits,由 2 个 ASCII 码组成 功能码低字节 Function Low 数据链最高字节 DATA(n-1) 资料内容:N8- bits 资料内容,由 2N 个 ASCII 码组成(N≤18) 数据链中间字节 …… 数据链最低字节 DATA 0 LRC 高字节 LRC Check High LRC 检查码:由 2 个 ASCII 码组成 LRC 低字节 LRC Check Low 结束字符高字节 END High 结束字元,END High = CR(0DH),END Low =...
