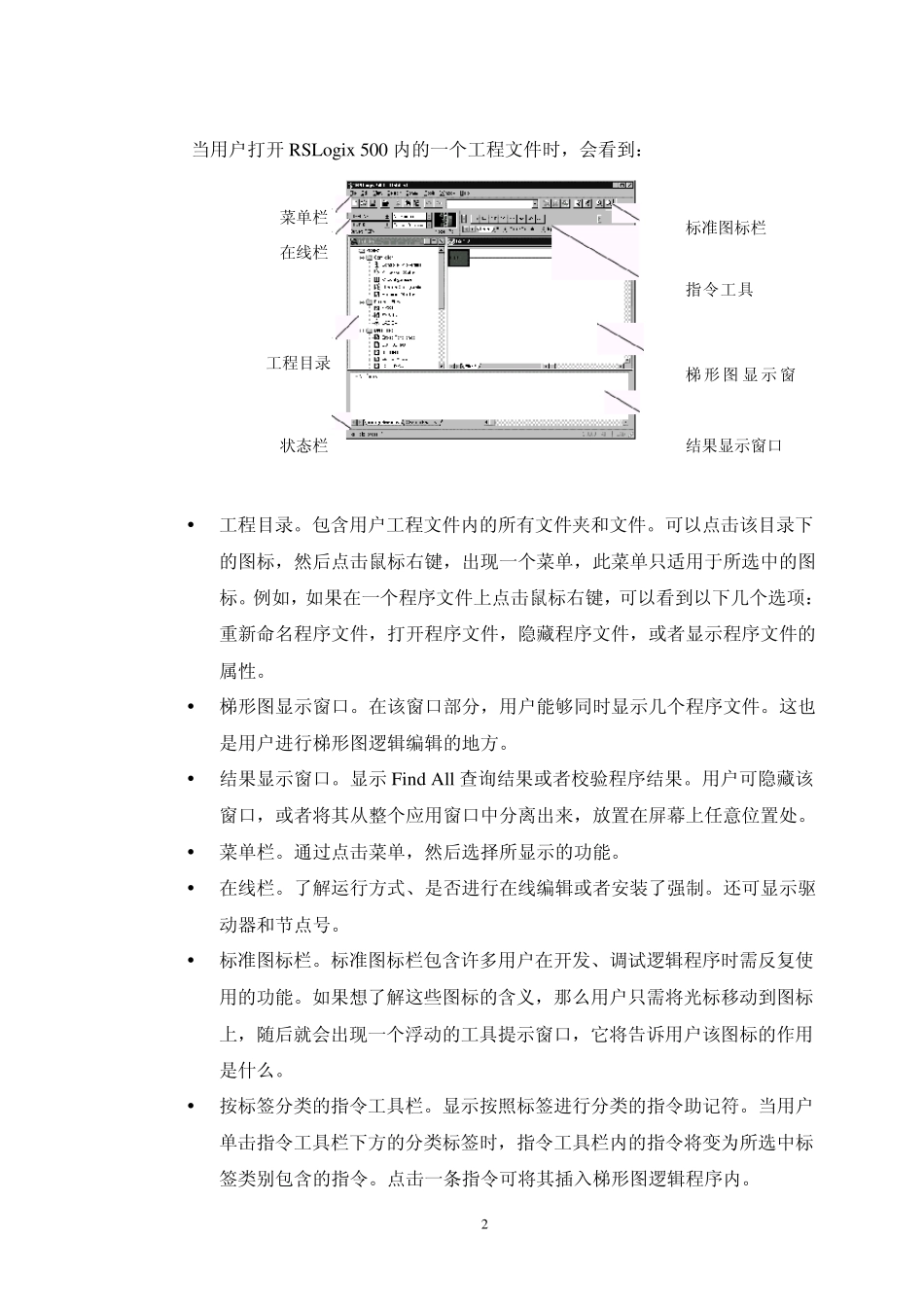

1 实验一 RSLo gix 500 软件入门 实验目的： 学会使用 RSLogix 500 编程软件。 实验内容： 用 RSLogix 500 编程软件配置可编程序控制器的通讯，编写梯形图程序，监控程序的执行情况。 RSLo gix 500 编程软件简介 RSLogix 500 编程软件是适用于 SLC 500 和 MicroLogix 处理器的 32 位WindowsTM 梯形图逻辑编程软件包，其运行环境是 MicrosoftTM Windows 95 和Windows NTTM，与 Rockwell Software 基于 DOS 的任何编程软件所创建的程序兼容。 RSLogix 500 软件的功能包括：  自由格式的梯形图编辑器，在书写程序时专心于应用程序的逻辑而不用注意语法的对错；  强有力的工程校验器，可用其创建错误清单，从而可以在方便的时候进行修改；  拖放式编辑功能，使用户能够在数据文件之间快速移动数据表元素，在子程序或工程之间快速移动梯级，或者在一个工程内部的梯级与梯级之间快速移动指令；  查询和替换功能，能够快速改变特定地址或符号的值；  用户数据监控器功能，可同时显示独立的数据元素以观察它们之间的相互作用；  工程目录为点击式界面，用户可访问包含在工程目录内的所有文件夹和文件。 一、RSLo gix 500 软件界面简介 为了便于在 RSLogix 500 内不同窗口与工具栏间操作，用户需首先了解一下其内容及功能。 2 当用户打开RSLo gix 500 内的一个工程文件时，会看到：  工程目录。包含用户工程文件内的所有文件夹和文件。可以点击该目录下的图标，然后点击鼠标右键，出现一个菜单，此菜单只适用于所选中的图标。例如，如果在一个程序文件上点击鼠标右键，可以看到以下几个选项：重新命名程序文件，打开程序文件，隐藏程序文件，或者显示程序文件的属性。  梯形图显示窗口。在该窗口部分，用户能够同时显示几个程序文件。这也是用户进行梯形图逻辑编辑的地方。  结果显示窗口。显示Fin d All 查询结果或者校验程序结果。用户可隐藏该窗口，或者将其从整个应用窗口中分离出来，放置在屏幕上任意位置处。  菜单栏。通过点击菜单，然后选择所显示的功能。  在线栏。了解运行方式、是否进行在线编辑或者安装了强制。还可显示驱动器和节点号。  标准图标栏。标准图标栏包含许多用户在开发、调试逻辑程序时需反复使用的功能。如果想了解这些图标的含义，那么用户只需将光标移动到图标上，随后就会出现一个浮动的工具提示窗口，它将告诉...
