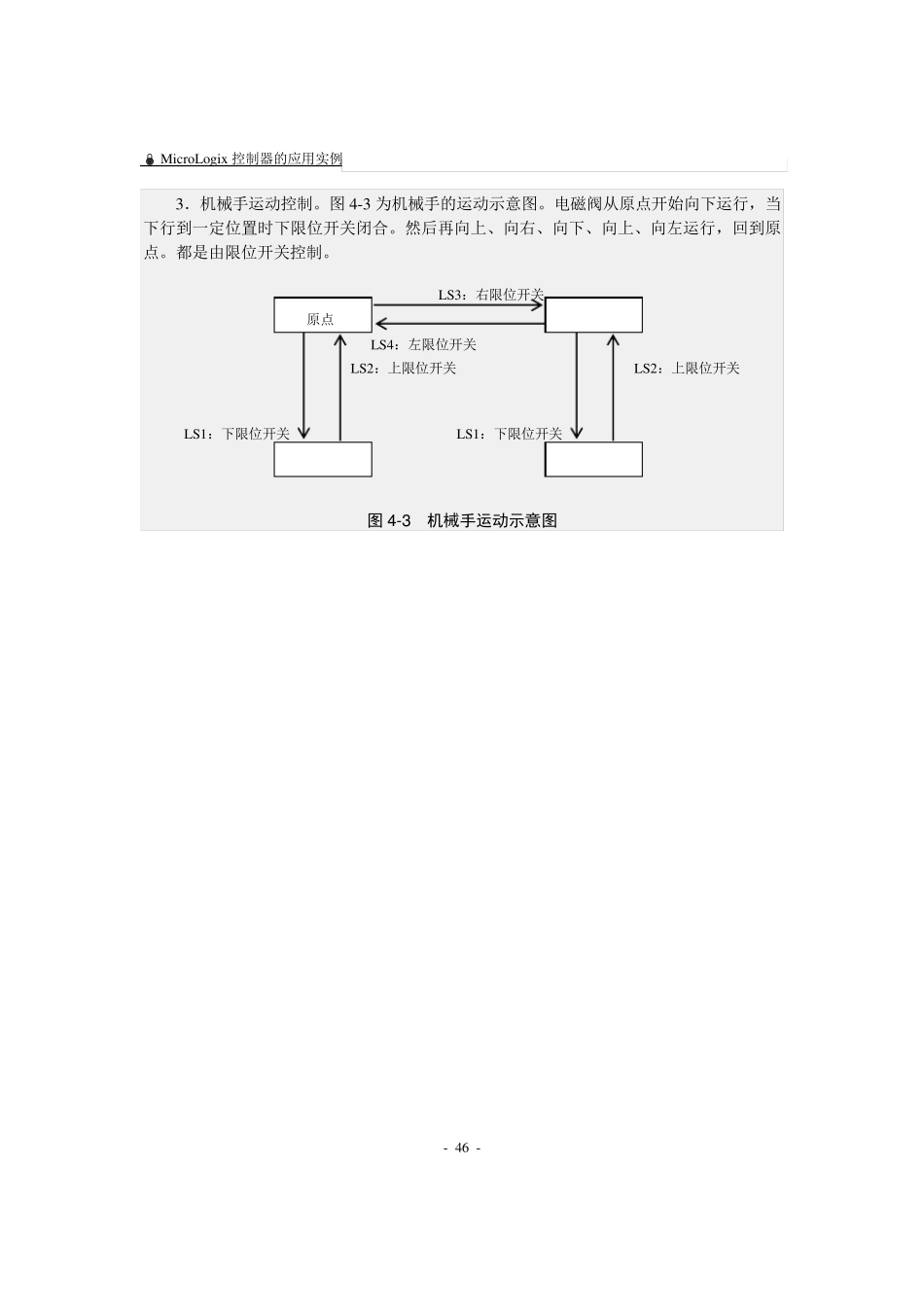

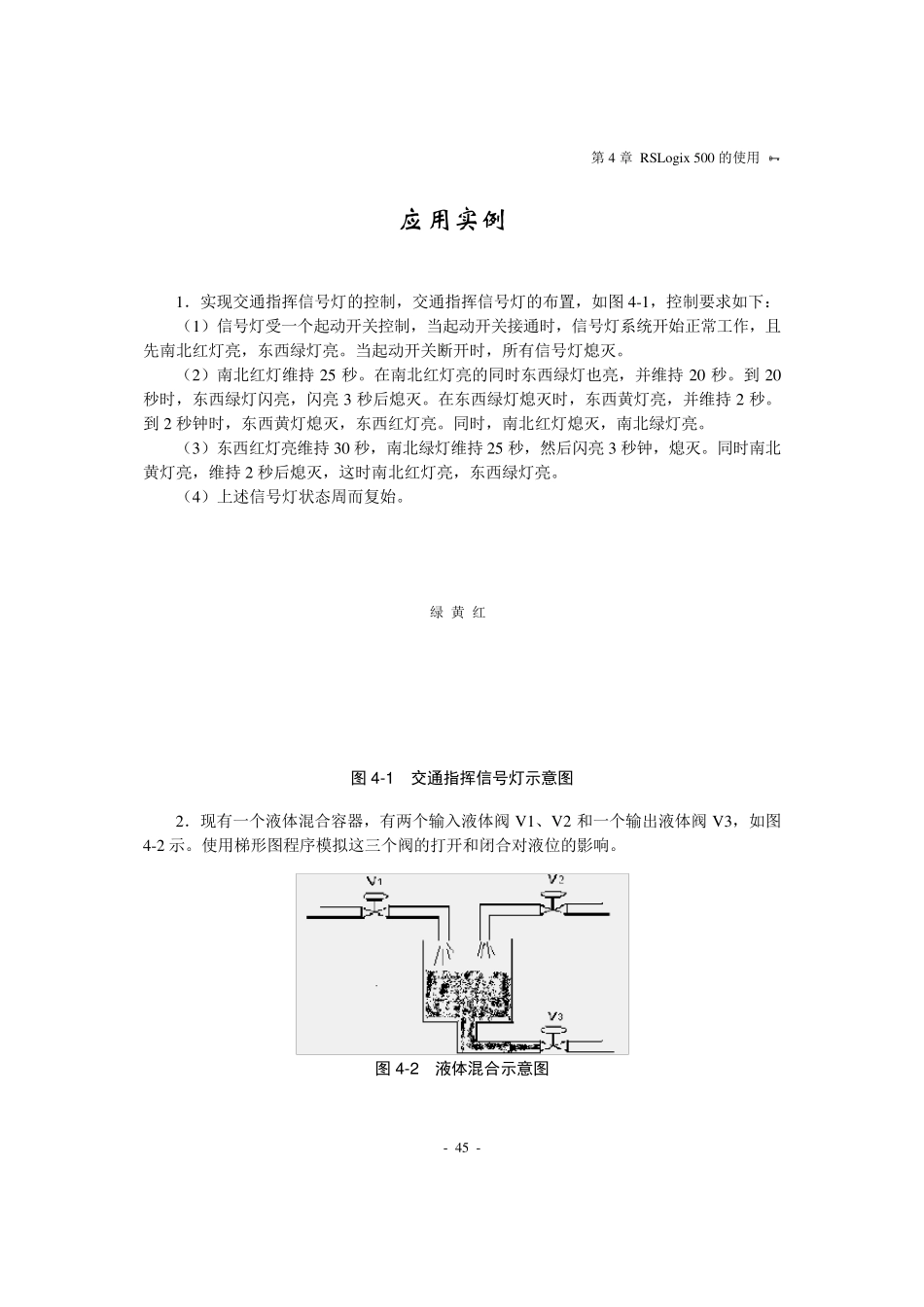

- 4 4 - 第 4 章 RSLogix 500 的 使 用  了 解 RSLogix 500 的 编 程 环 境  熟 悉 可 编 程 控 制 器MicroLogix 1000 程 序 文 件 和 数 据 文件  掌 握 RSLogix 500 的 编 程 步 骤  掌 握 RSLogix 500 中 程 序 上 载 、下载 和 调试、合法性检查  掌 握 用仿真软件 RSLogix Emulate500 实现仿真的 步 骤 学习目标 第4 章 RSLo gix 500 的使用  - 45 - 1.实现交通指挥信号灯的控制,交通指挥信号灯的布置,如图4-1,控制要求如下: (1)信号灯受一个起动开关控制,当起动开关接通时,信号灯系统开始正常工作,且先南北红灯亮,东西绿灯亮。当起动开关断开时,所有信号灯熄灭。 (2)南北红灯维持25 秒。在南北红灯亮的同时东西绿灯也亮,并维持20 秒。到20秒时,东西绿灯闪亮,闪亮3 秒后熄灭。在东西绿灯熄灭时,东西黄灯亮,并维持2 秒。到2 秒钟时,东西黄灯熄灭,东西红灯亮。同时,南北红灯熄灭,南北绿灯亮。 (3)东西红灯亮维持30 秒,南北绿灯维持25 秒,然后闪亮3 秒钟,熄灭。同时南北黄灯亮,维持2 秒后熄灭,这时南北红灯亮,东西绿灯亮。 (4)上述信号灯状态周而复始。 图4 -1 交通指挥信号灯示意图 2.现有一个液体混合容器,有两个输入液体阀V1、V2 和一个输出液体阀V3,如图4-2 示。使用梯形图程序模拟这三个阀的打开和闭合对液位的影响。 图4 -2 液体混合示意图 应用实例 绿 黄 红  MicroLogix 控制器的应用实例 - 46 - 3.机械手运动控制。图4-3 为机械手的运动示意图。电磁阀从原点开始向下运行,当下行到一定位置时下限位开关闭合。然后再向上、向右、向下、向上、向左运行,回到原点。都是由限位开关控制。 图4 -3 机械手运动示意图 原点 LS1:下限位开关 LS2:上限位开关 LS1:下限位开关 LS2:上限位开关 LS3:右限位开关 LS4:左限位开关 第4 章 RSLogix 500 的使用  - 47 - 4.1 RSLogix 500 的编程 以实现交通指挥信号灯的控制为例,介绍RSLogix 500 的编程方法。具体步骤如下: 1. 对 系 统 进 行 分 析 , 做 出 系 统 时 序 图 根据对交通信号灯控制要求的分析得出,这是一个时序逻辑控制系统。做时序控制程序时首先画出时序图,这样便于书写梯形图程序,图 4-4 为交通信号灯的状态时序图。 图4 -4 交通指挥信号灯...
