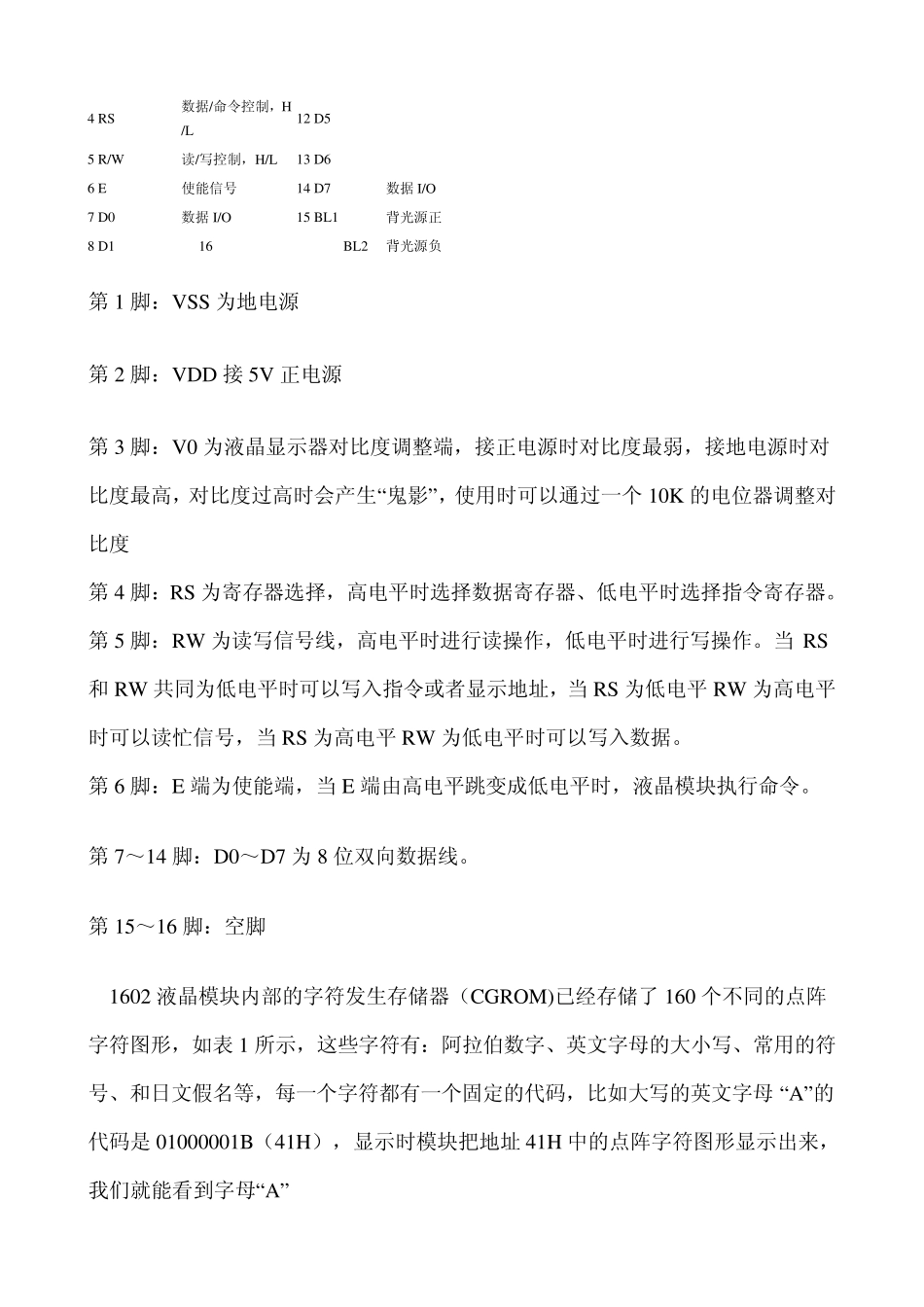

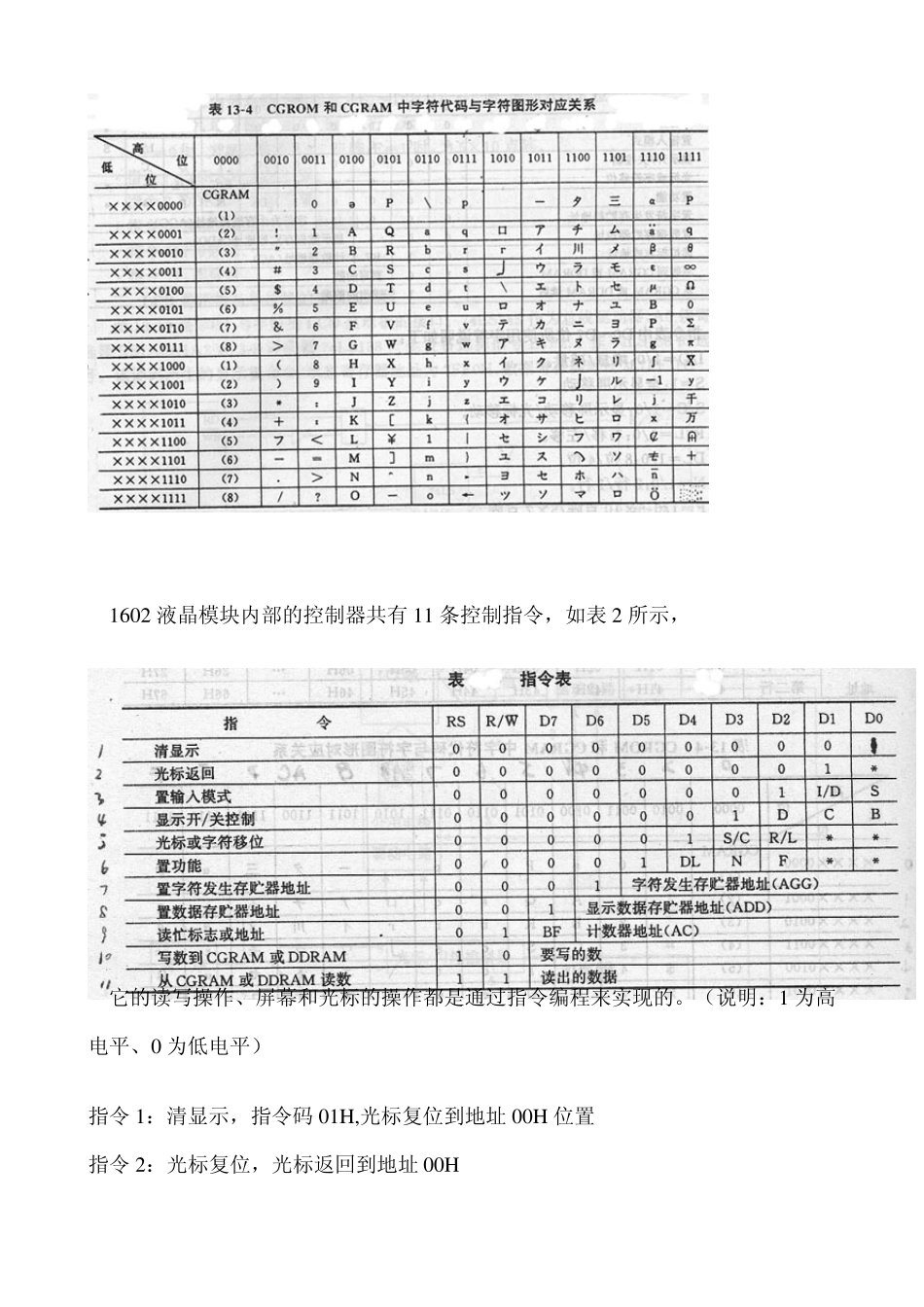

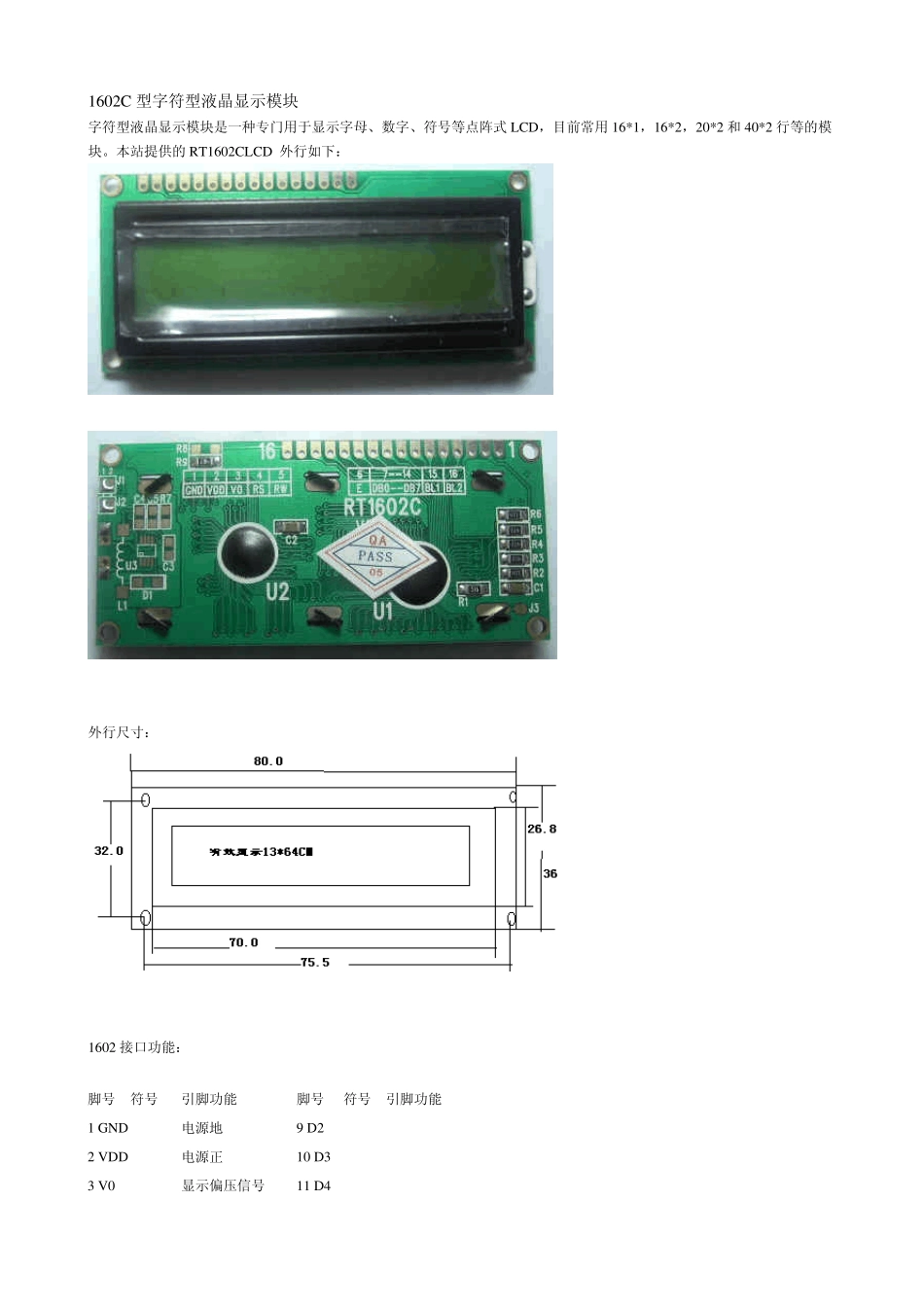

1602C 型字符型液晶显示模块 字符型液晶显示模块是一种专门用于显示字母、数字、符号等点阵式 LCD，目前常用16*1，16*2，20*2 和 40*2 行等的模块。本站提供的 RT1602CLCD 外行如下： 外行尺寸： 1602 接口功能： 脚号 符号 引脚功能 脚号 符号 引脚功能1 GND 电源地 9 D2 2 VDD 电源正 10 D3 3 V0 显示偏压信号 11 D4 4 RS 数据/命令控制，H/L 12 D5 5 R/W 读/写控制，H/L 13 D6 6 E 使能信号 14 D7 数据I/O7 D0 数据I/O 15 BL1 背光源正8 D1 16 BL2 背光源负第1 脚：VSS 为地电源 第2 脚：VDD 接5V 正电源 第3 脚：V0 为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K 的电位器调整对比度 第4 脚：RS 为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。 第5 脚：RW 为读写信号线，高电平时进行读操作，低电平时进行写操作。当 RS和 RW 共同为低电平时可以写入指令或者显示地址，当 RS 为低电平RW 为高电平时可以读忙信号，当 RS 为高电平RW 为低电平时可以写入数据。 第6 脚：E 端为使能端，当 E 端由高电平跳变成低电平时，液晶模块执行命令。 第7～14 脚：D0～D7 为8 位双向数据线。 第15～16 脚：空脚 1602 液晶模块内部的字符发生存储器（CGROM)已经存储了 160 个不同的点阵字符图形，如表 1 所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母 “A”的代码是 01000001B（41H），显示时模块把地址 41H 中的点阵字符图形显示出来，我们就能看到字母“A” 1602 液晶模块内部的控制器共有11 条控制指令，如表2 所示， 它的读写操作、屏幕和光标的操作都是通过指令编程来实现的。（说明：1 为高电平、0 为低电平） 指令1：清显示，指令码 01H ,光标复位到地址 00H 位置 指令2：光标复位，光标返回到地址 00H 指令3：光标和显示模式设置 I/D ：光标移动方向，高电平右移，低电平左移 S:屏幕上所有文字是否左移或者右移。高电平表示有效，低电平则无效 指令4：显示开关控制。 D：控制整体显示的开与关，高电平表示开显示，低电平表示关显示 C：控制光标的开与关，高电平表示有光标，低电平表示无光标 B：控制光标是否闪烁，高电平闪烁，低电...
