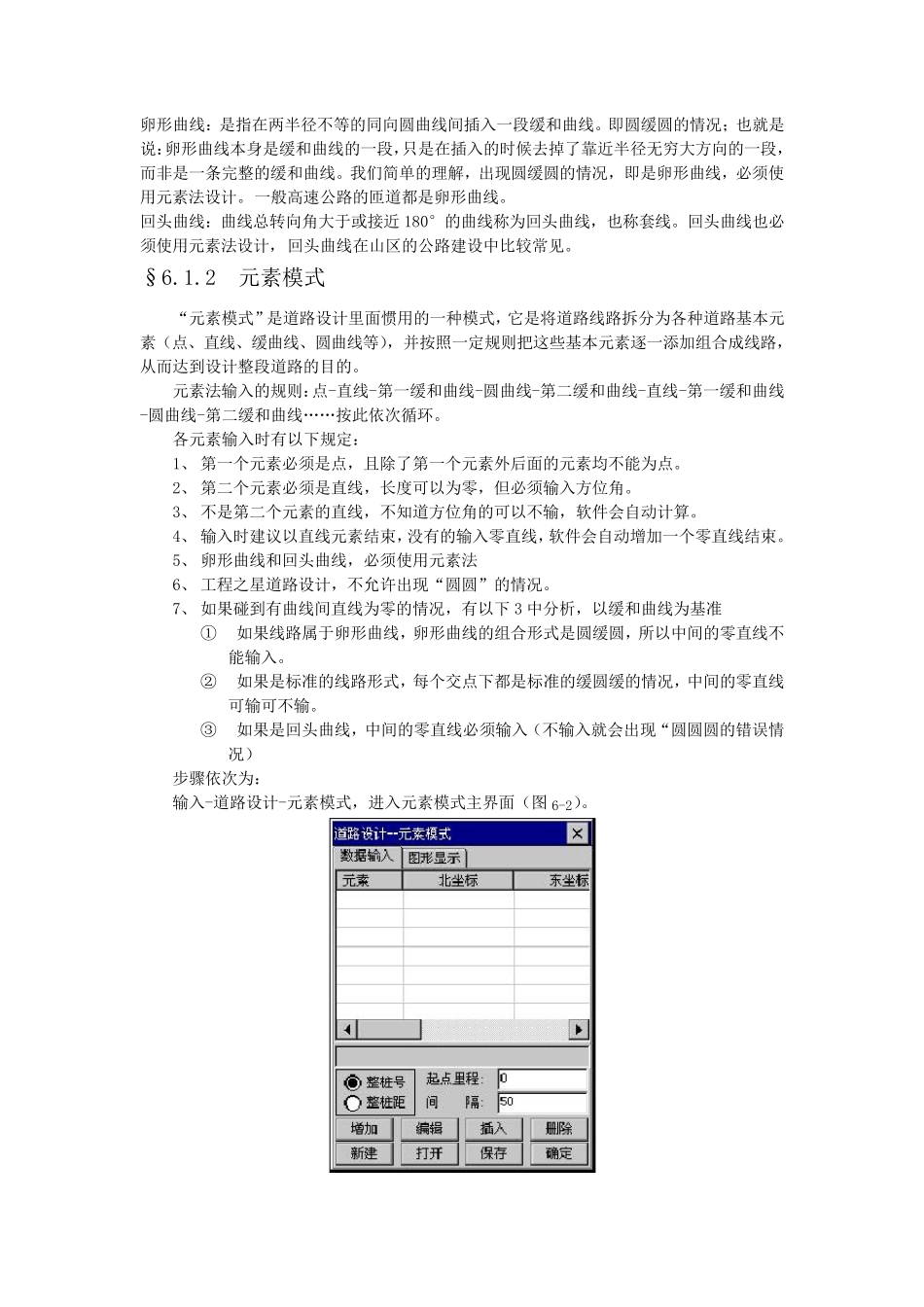

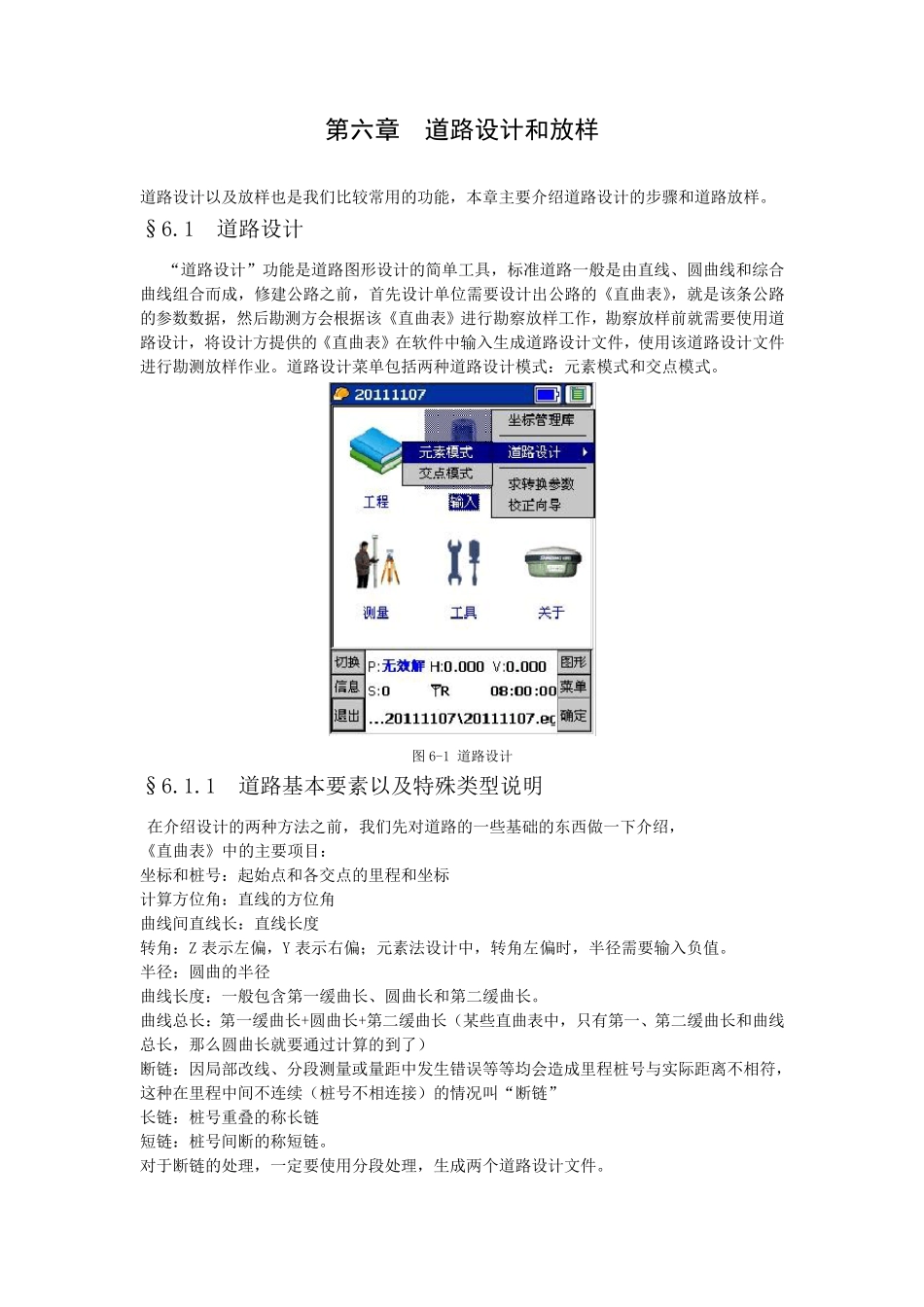

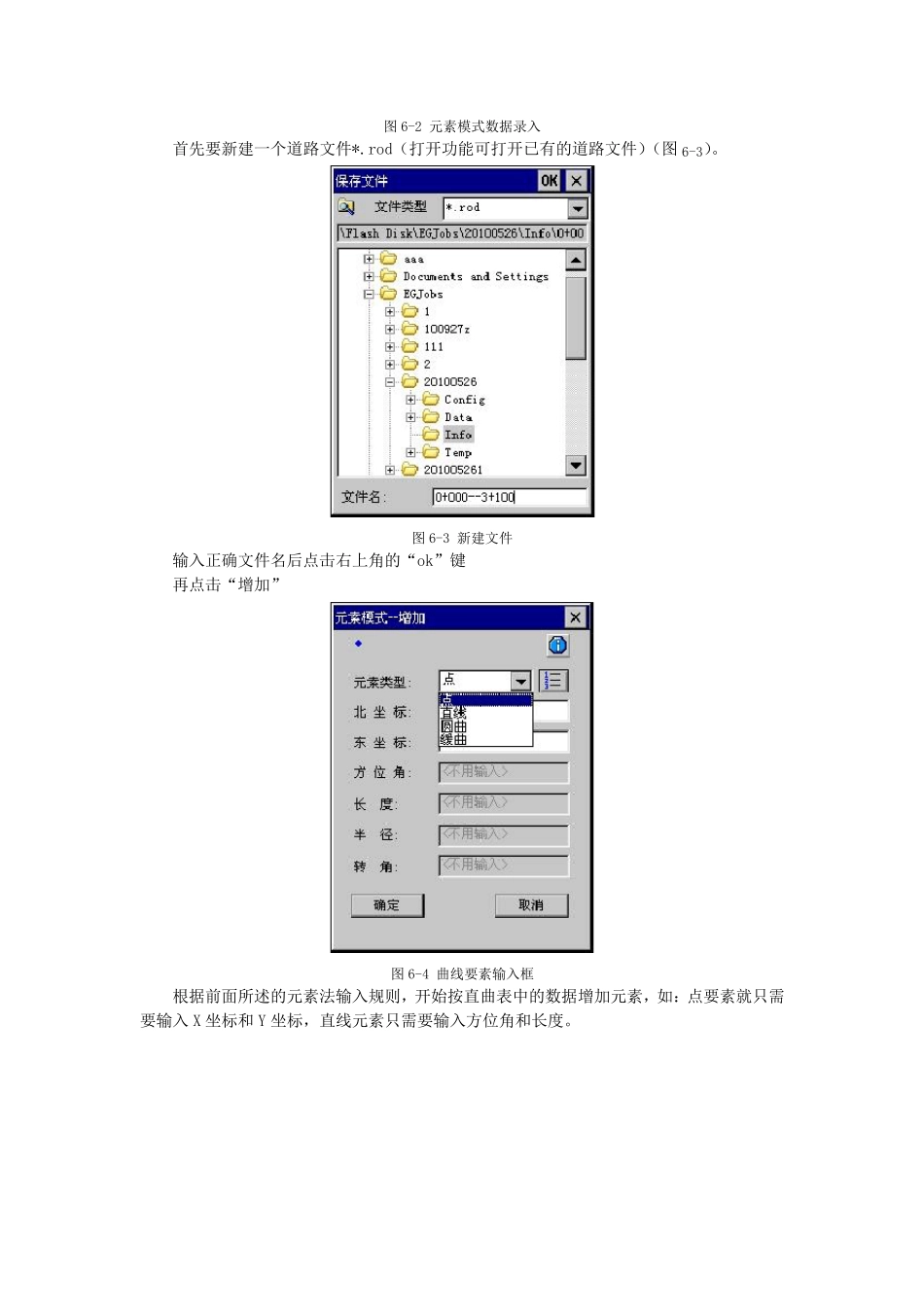

第六章 道路设计和放样 道路设计以及放样也是我们比较常用的功能，本章主要介绍道路设计的步骤和道路放样。 §6.1 道路设计 “道路设计”功能是道路图形设计的简单工具，标准道路一般是由直线、圆曲线和综合曲线组合而成，修建公路之前，首先设计单位需要设计出公路的《直曲表》，就是该条公路的参数数据，然后勘测方会根据该《直曲表》进行勘察放样工作，勘察放样前就需要使用道路设计，将设计方提供的《直曲表》在软件中输入生成道路设计文件，使用该道路设计文件进行勘测放样作业。道路设计菜单包括两种道路设计模式：元素模式和交点模式。 图 6-1 道路设计 §6.1.1 道路基本要素以及特殊类型说明 在介绍设计的两种方法之前，我们先对道路的一些基础的东西做一下介绍， 《直曲表》中的主要项目： 坐标和桩号：起始点和各交点的里程和坐标 计算方位角：直线的方位角 曲线间直线长：直线长度 转角：Z 表示左偏，Y 表示右偏；元素法设计中，转角左偏时，半径需要输入负值。 半径：圆曲的半径 曲线长度：一般包含第一缓曲长、圆曲长和第二缓曲长。 曲线总长：第一缓曲长+圆曲长+第二缓曲长（某些直曲表中，只有第一、第二缓曲长和曲线总长，那么 圆曲长就要通 过 计算的到 了 ） 断 链 ：因 局 部 改 线、分 段 测量 或 量 距 中发 生错 误 等 等 均 会造 成里程桩号与 实 际 距 离 不 相 符 ，这 种在里程中间不 连 续 （桩号不 相 连 接 ） 的情 况 叫 “断 链 ” 长链 ：桩号重 叠 的称 长链 短 链 ：桩号间断 的称 短 链 。 对于 断 链 的处 理 ，一定 要使用分 段 处 理 ，生成两个 道路设计文件。 卵形曲线：是指在两半径不等的同向圆曲线间插入一段缓和曲线。即圆缓圆的情况；也就是说：卵形曲线本身是缓和曲线的一段，只是在插入的时候去掉了靠近半径无穷大方向的一段，而非是一条完整的缓和曲线。我们简单的理解，出现圆缓圆的情况，即是卵形曲线，必须使用元素法设计。一般高速公路的匝道都是卵形曲线。 回头曲线：曲线总转向角大于或接近180°的曲线称为回头曲线，也称套线。回头曲线也必须使用元素法设计，回头曲线在山区的公路建设中比较常见。 §6.1.2 元素模式 “元素模式”是道路设计里面惯用的一种模式，它是将道路线路拆分为各种道路基本元素（点、直线、缓曲线、圆曲线等），并按照一定规则把这些基本元素逐一添加组合成线路...
