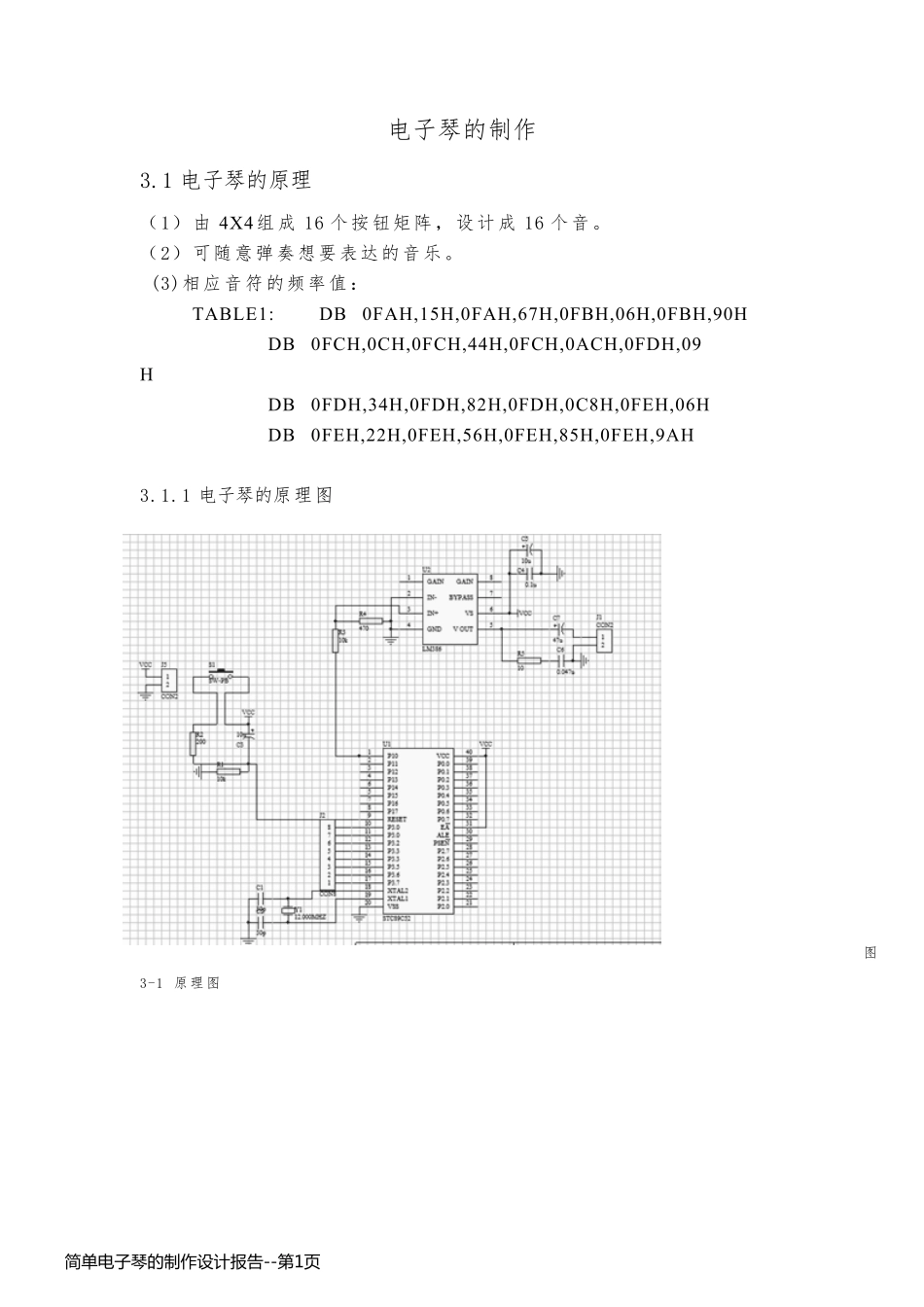

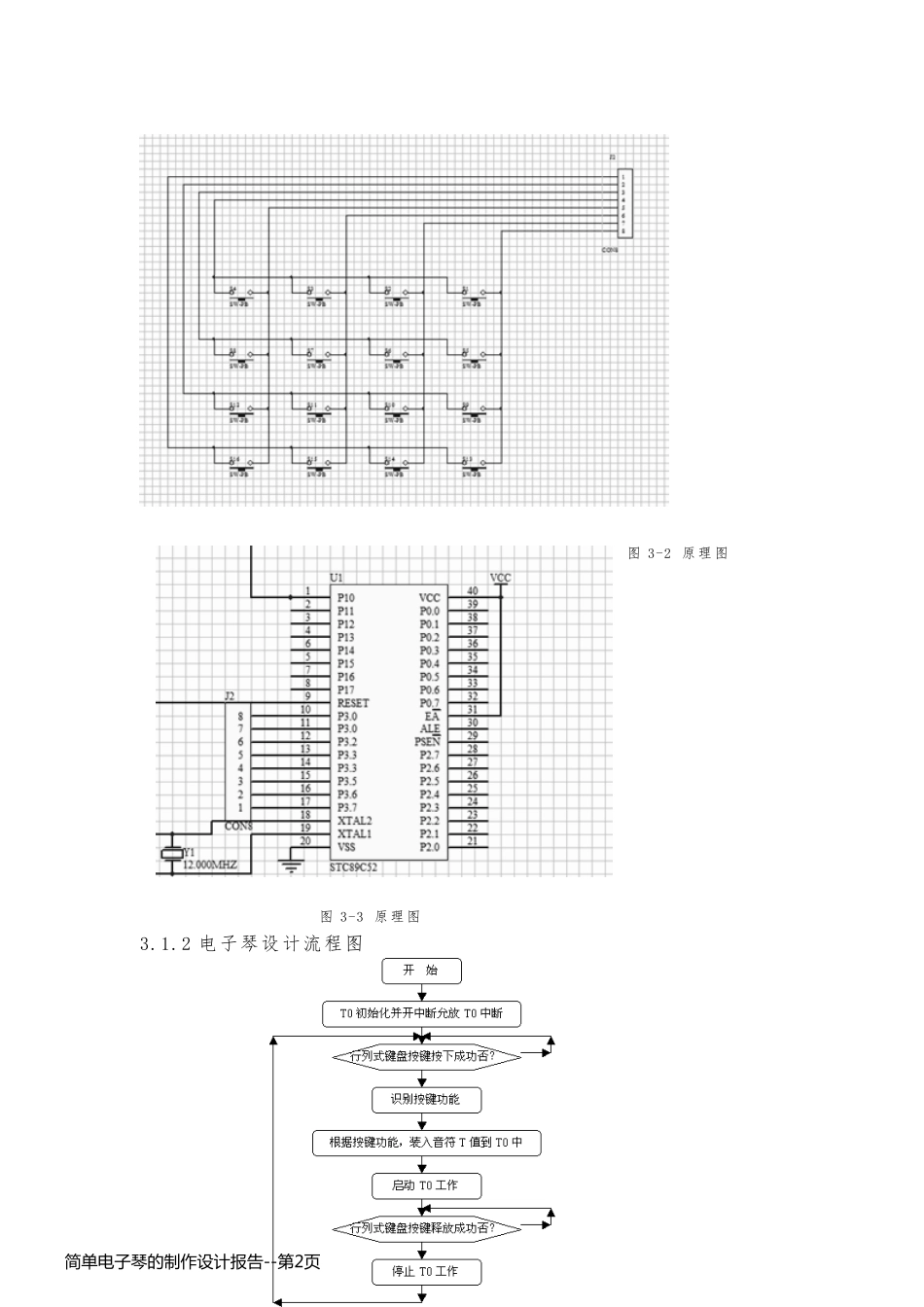

电子琴的制作 3.1 电子琴的原理 （1）由4X4 组成16 个按钮矩阵，设计成16 个音。 （2）可随意弹奏想要表达的音乐。 (3)相应音符的频率值： TABLE1: DB 0FAH,15H,0FAH,67H,0FBH,06H,0FBH,90H DB 0FCH,0CH,0FCH,44H,0FCH,0ACH,0FDH,09 H DB 0FDH,34H,0FDH,82H,0FDH,0C8H,0FEH,06H DB 0FEH,22H,0FEH,56H,0FEH,85H,0FEH,9AH 3.1.1 电子琴的原理图 图3-1 原理图 简 单 电 子 琴 的 制 作 设 计 报 告 --第 1页简 单 电 子 琴 的 制 作 设 计 报 告 --第 1页 图3-2 原 理 图 图3-3 原 理 图 3.1.2 电 子 琴 设 计 流 程 图 简 单 电 子 琴 的 制 作 设 计 报 告 --第 2页简 单 电 子 琴 的 制 作 设 计 报 告 --第 2页图3-4 设计流程图 3.2 元器件的清单 表3-1 3.2.1 元器件的介绍 (1)数字万用表：数字万用表，一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。 (2)单片机 STC: STC单片机具有功能强、保密性强、价格低、编程简便等突出特点,其程序可以使用串行在线编程(ISP) 方式下载写入,所需的装置就是程序下载器.介绍的STC单片机程序下载器是利用PL2303组成串口转换器,将 USB串口虚拟成 RS232串口,解决了 STC单片机与 PC机的通信问题. (3)晶振：晶振有着不同使用要求及特点，通分为以下几类：普通晶振、温补晶振、压控晶振、温控晶振等。在测试和使用时所供直流电源应没有足以影响其准确度的纹波含量，交流电压应无瞬变过程。测试仪器应有足够的精度，连线合理布置，将测试及外围电路对晶振指标的影响降至最低。以下内容将逐项为您解答有关 晶振的相 关 知 识 。 （ 4） 集 成器：利用微 电子工 艺 ，将敏 感 元件连同信号 处 理电子线路制 作 在一块半 导 体 芯 片上 的传 感 器。 （ 5） 喇 叭 ：一种管 乐 器，上 细 下粗 ，多用铜 制 成，又 可指一种电声 元件，作 用是将电信号 转换为声 音 ，也叫 扬 声 器。 还 可用来 形 容替 人 鼓 吹 、宣 传 的人 。 （ 6） 电阻 器：在日 常 生 活 中 一般直接 称为电阻 。是一个 限 流元件，将电阻 接 在电路中 后 ，电阻 器的阻 值 是固 定 的一般是两 个 引 脚 ，它 可限 制 通过它 所连支 路的元器件名 称 数量 数字万...
