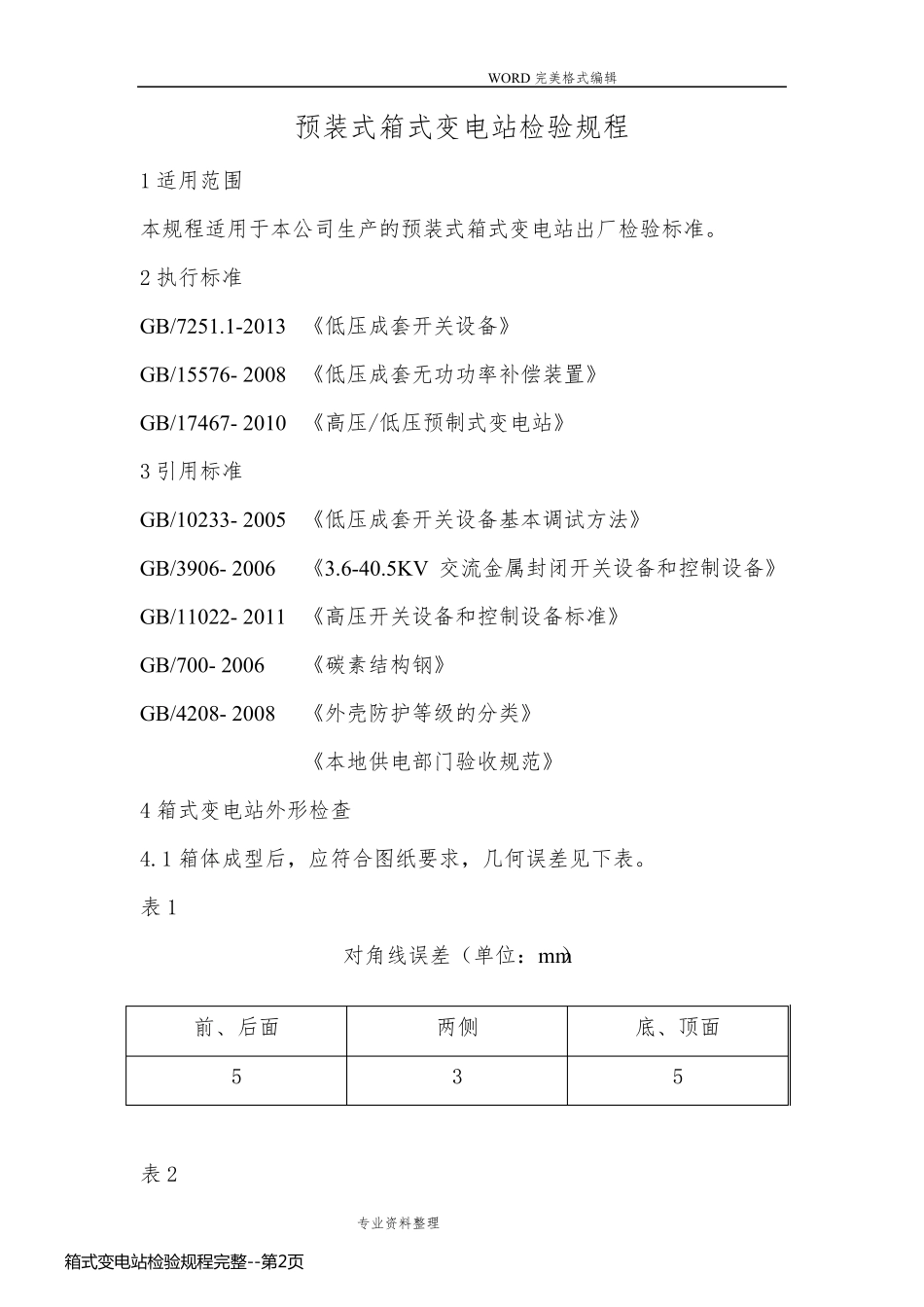

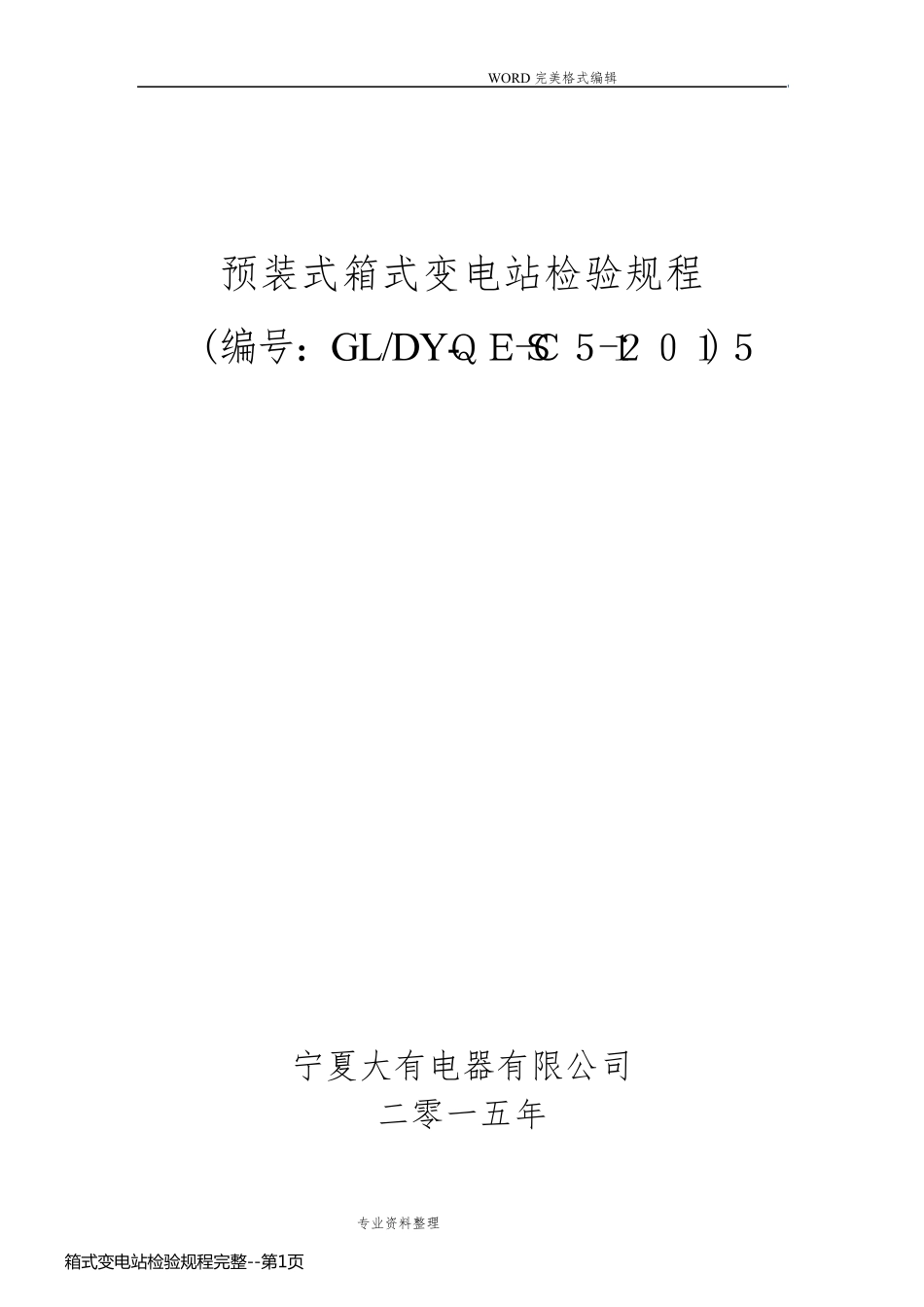

WORD 完 美 格 式 编 辑 专 业 资 料 整 理 预 装 式 箱 式 变 电 站 检 验 规 程 (编 号 ： GL/DY-Ｑ Ｅ Ｓ-Ｃ ５ １-２ ０ １ ５) 宁 夏 大 有 电 器 有 限 公 司 二 零 一 五 年 箱 式 变 电 站 检 验 规 程 完 整 --第 1页箱 式 变 电 站 检 验 规 程 完 整 --第 1页 WORD 完美格式编辑 专业资料整理 预装式箱式变电站检验规程 1 适用范围 本规程适用于本公司生产的预装式箱式变电站出厂检验标准。 2 执行标准 GB/7251.1-2013 《低压成套开关设备》 GB/15576- 2008 《低压成套无功功率补偿装置》 GB/17467- 2010 《高压/低压预制式变电站》 3 引用标准 GB/10233- 2005 《低压成套开关设备基本调试方法》 GB/3906- 2006 《3.6-40.5KV 交流金属封闭开关设备和控制设备》 GB/11022- 2011 《高压开关设备和控制设备标准》 GB/700- 2006 《碳素结构钢》 GB/4208- 2008 《外壳防护等级的分类》 《本地供电部门验收规范》 4 箱式变电站外形检查 4.1 箱体成型后，应符合图纸要求，几何误差见下表。 表1 对角线误差（单位：mm） 表2 前、后面 两侧 底、顶面 5 3 5 箱 式 变 电 站 检 验 规 程 完 整 --第 2页箱 式 变 电 站 检 验 规 程 完 整 --第 2页 WORD 完美格式编辑 专业资料整理 外形尺寸及允许偏差（单位：mm） 4.2 箱式变电站的所有开孔应按图纸要求和《冷加工通用工艺规程》（编号：DY-01-GY）进行并满足箱式变电站自身结构及使用要求。 4.3 箱式变电站的骨架应按《焊接通用规程》（编号：DY-02-GY）进行，框架焊接要牢固，不得漏焊，焊缝平整光洁、没有焊穿裂缝、溅渣气孔。 4.3.1 吊柱是箱式变电站工艺重点，必须焊接牢固，焊口要有一定深度焊口焊满突出、不得有溅渣，以防在起吊过程中脱落。 4.4 箱式变电站的箱体、柜体及其零部件的金属表面的涂覆加工工艺应按《喷涂工艺规程》（编号：DY-03-GY）进行，在柜体和箱体一米处观察不应有明显的色差和反光。 4.5 组装式箱式变电站，对接处的立缝，水平公差值应一致，连接孔偏差应不大于1mm，对接处应能保持整体性能。 4.6 变压器室内应对母线、电缆连接洞口进行封堵，达到防误入、防鼠、防火的要求。 5 高、低压配电装置的检查 变压器容量 外形尺寸 允许偏差 长 宽 高 长 宽 高 1000~630KVA 5800~4700...
