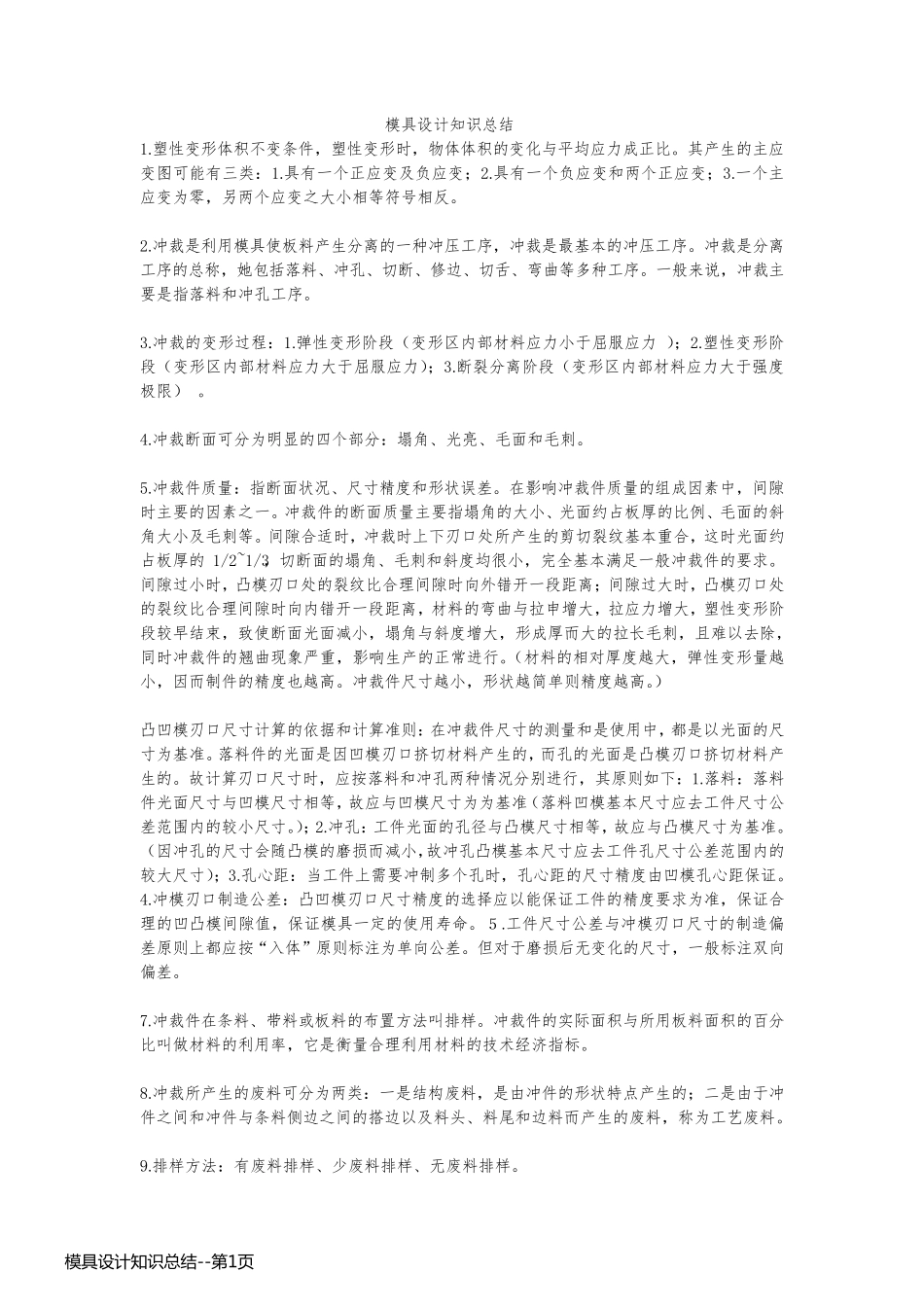

模具设计知识总结_第1页
1/6

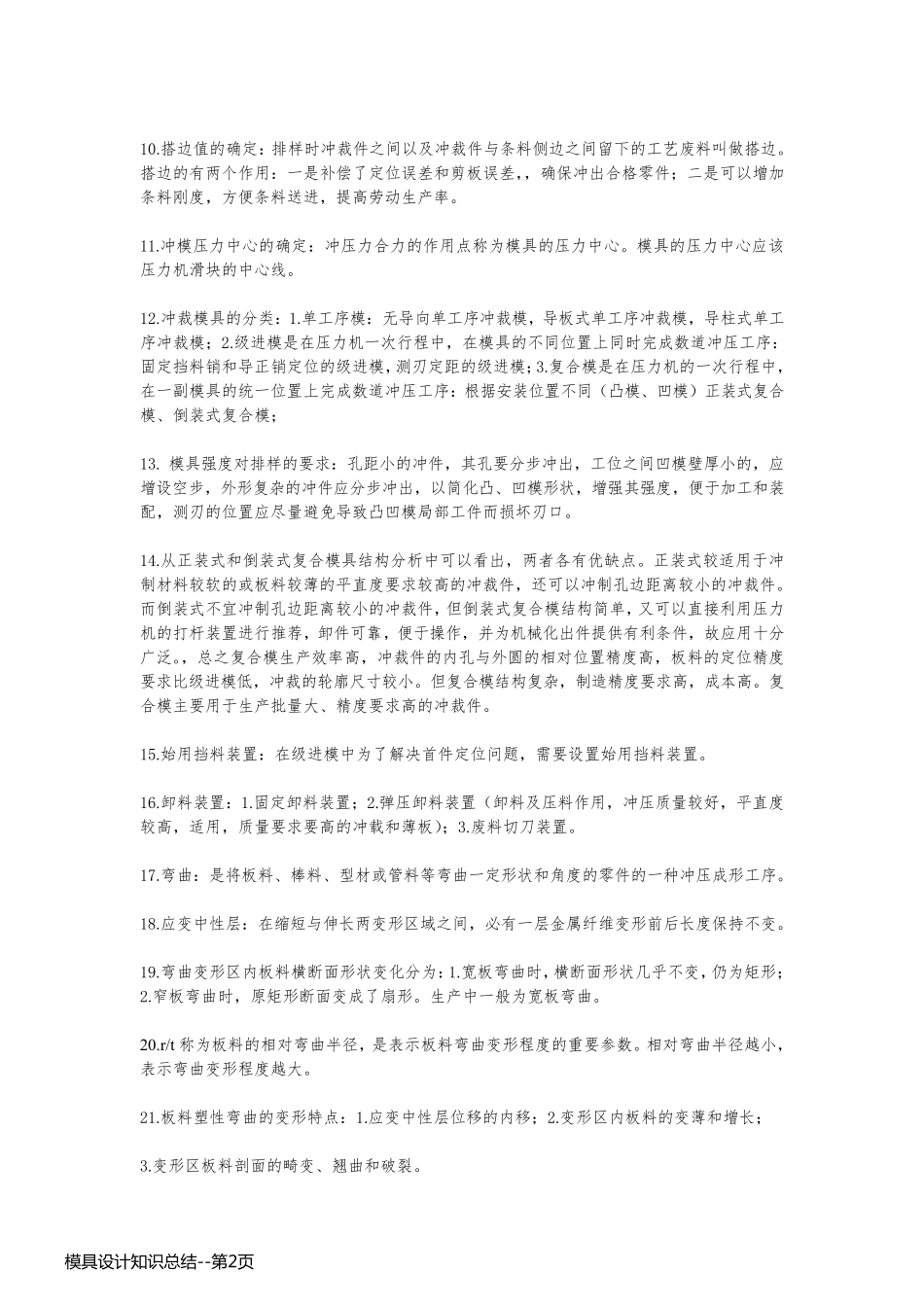

模具设计知识总结_第2页
2/6
模具设计知识总结 1.塑性变形体积不变条件,塑性变形时,物体体积的变化与平均应力成正比。其产生的主应变图可能有三类:1.具有一个正应变及负应变;2.具有一个负应变和两个正应变;3.一个主应变为零,另两个应变之大小相等符号相反。 2.冲裁是利用模具使板料产生分离的一种冲压工序,冲裁是最基本的冲压工序。冲裁是分离工序的总称,她包括落料、冲孔、切断、修边、切舌、弯曲等多种工序。一般来说,冲裁主要是指落料和冲孔工序。 3.冲裁的变形过程:1.弹性变形阶段(变形区内部材料应力小于屈服应力 );2.塑性变形阶段(变形区内部材料应力大于屈服应力);3.断裂分离阶段(变形区内部材料应力大于强度极限) 。 4.冲裁断面可分为明显的四个部分:塌角、光亮、毛面和毛刺。 5.冲裁件质量:指断面状况、尺寸精度和形状误差。在影响冲裁件质量的组成因素中,间隙时主要的因素之一。冲裁件的断面质量主要指塌角的大小、光面约占板厚的比例、毛面的斜角大小及毛刺等。间隙合适时,冲裁时上下刃口处所产生的剪切裂纹基本重合,这时光面约占板厚的1/2~1/3,切断面的塌角、毛刺和斜度均很小,完全基本满足一般冲裁件的要求。间隙过小时,凸模刃口处的裂纹比合理间隙时向外错开一段距离;间隙过大时,凸模刃口处的裂纹比合理间隙时向内错开一段距离,材料的弯曲与拉申增大,拉应力增大,塑性变形阶段较早结束,致使断面光面减小,塌角与斜度增大,形成厚而大的拉长毛刺,且难以去除,同时冲裁件的翘曲现象严重,影响生产的正常进行。(材料的相对厚度越大,弹性变形量越小,因而制件的精度也越高。冲裁件尺寸越小,形状越简单则精度越高。) 凸凹模刃口尺寸计算的依据和计算准则:在冲裁件尺寸的测量和是使用中,都是以光面的尺寸为基准。落料件的光面是因凹模刃口挤切材料产生的,而孔的光面是凸模刃口挤切材料产生的。故计算刃口尺寸时,应按落料和冲孔两种情况分别进行,其原则如下:1.落料:落料件光面尺寸与凹模尺寸相等,故应与凹模尺寸为为基准(落料凹模基本尺寸应去工件尺寸公差范围内的较小尺寸。);2.冲孔:工件光面的孔径与凸模尺寸相等,故应与凸模尺寸为基准。(因冲孔的尺寸会随凸模的磨损而减小,故冲孔凸模基本尺寸应去工件孔尺寸公差范围内的较大尺寸);3.孔心距:当工件上需要冲制多个孔时,孔心距的尺寸精度由凹模孔心距保证。4.冲模刃口制造公差:凸凹模刃口尺寸精度的选择应以能保证工件的精度要求为准,保证合理的凹凸...
