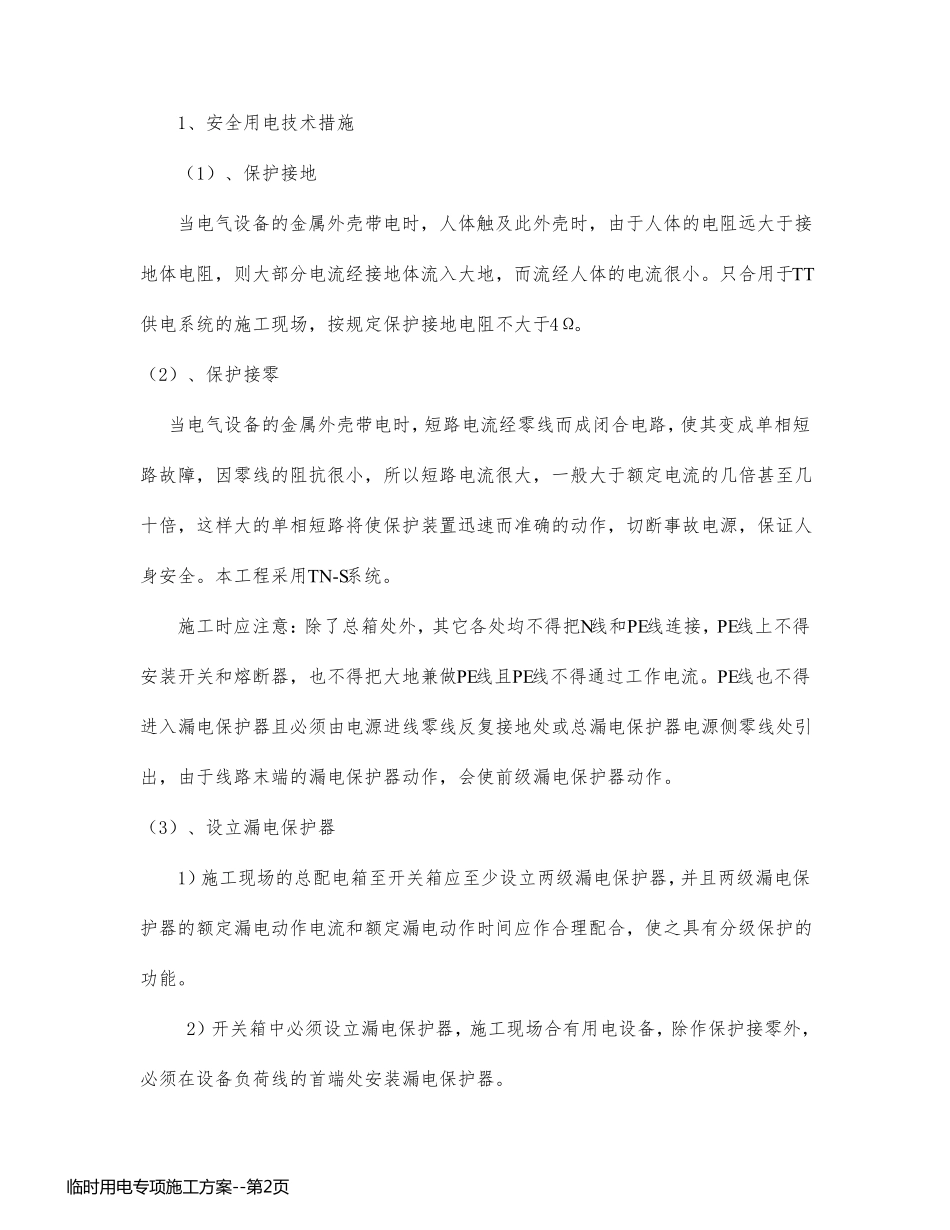

施工临时用电专项安全方案 一、 编制依据 1、国家现行的有关规范、规程及相关行业标准 2、建设单位提供的设计任务书 3、《低压配电设计规范》GB50054-95 4、《建筑工程施工现场供电安全规范》GB50194-93 5、《通用用电设备配电设计规范》GB50055-93 6、《供配电系统设计规范》GB50052-95 7、《施工现场临时用电安全技术规范》JGJ46-2023中国建筑工业出版社 二、现场勘探及初步设计 (1)本工程所在施工现场范围内无各种埋地管线。 (2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。 (4)按照《JGJ46-2023 》规定制定施工组织设计，接地电阻R≤4Ω。 三、安全用电技术措施 安全用电技术措施涉及两个方向的内容：一是安全用电在技术上所采用的措施；二是为了保证安全用电和供电的可靠性在组织上所采用的各种措施，它涉及各种制度的建立、组织管理等一系列内容。安全用电措施应涉及下列内容： 临 时 用 电 专 项 施 工 方 案 --第 1页临 时 用 电 专 项 施 工 方 案 --第 1页 1、安全用电技术措施 （1）、保护接地 当电气设备的金属外壳带电时，人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体的电流很小。只合用于TT供电系统的施工现场，按规定保护接地电阻不大于4Ω。 （2）、保护接零 当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。本工程采用TN-S系统。 施工时应注意：除了总箱处外，其它各处均不得把N线和PE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得通过工作电流。PE线也不得进入漏电保护器且必须由电源进线零线反复接地处或总漏电保护器电源侧零线处引出，由于线路末端的漏电保护器动作，会使前级漏电保护器动作。 （3）、设立漏电保护器 1）施工现场的总配电箱至开关箱应至少设立两级漏电保护器，并且两级漏电保 护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。 2）开关箱中必须设立漏电保护器，施工现场合有用电设备，除...
