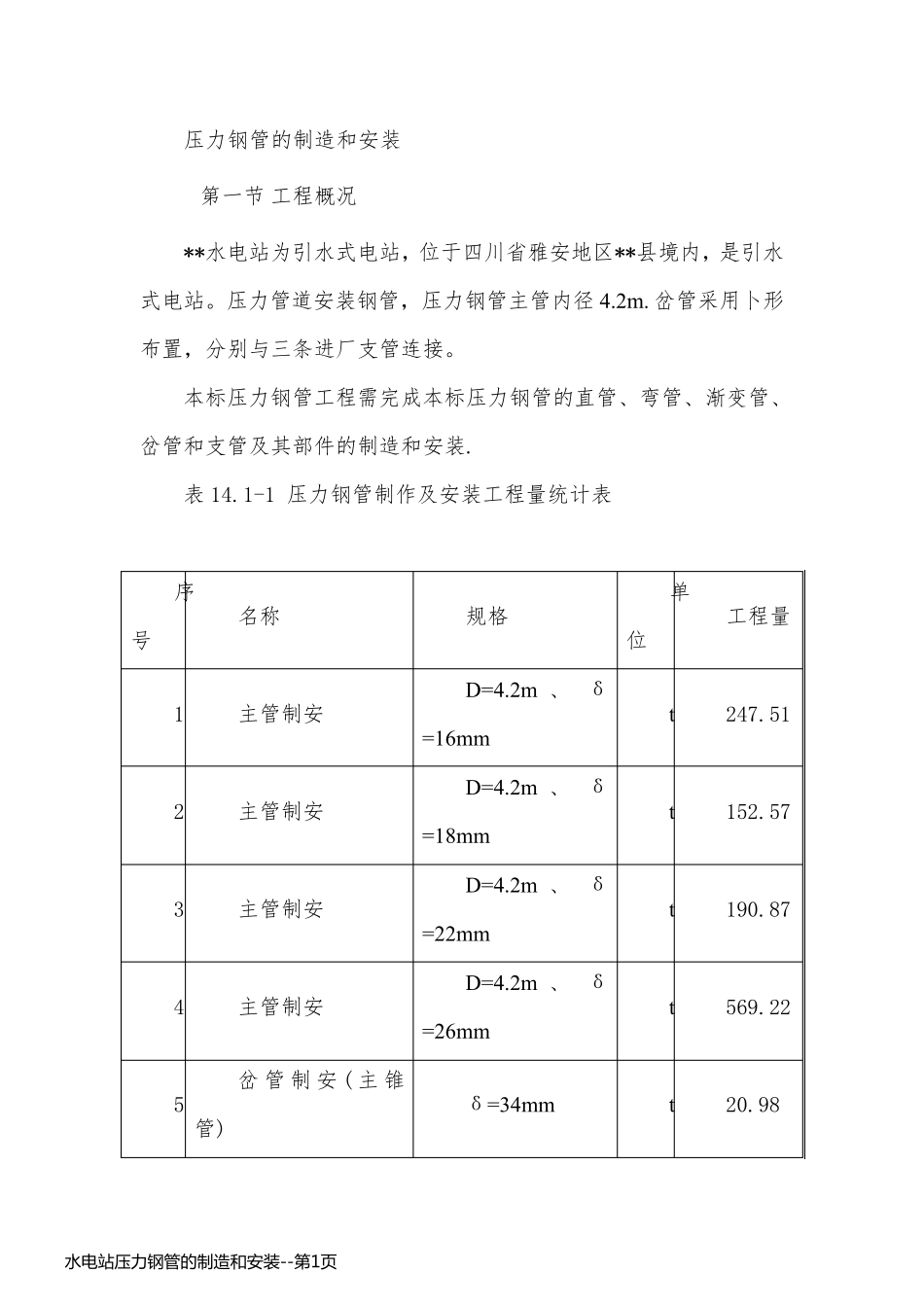

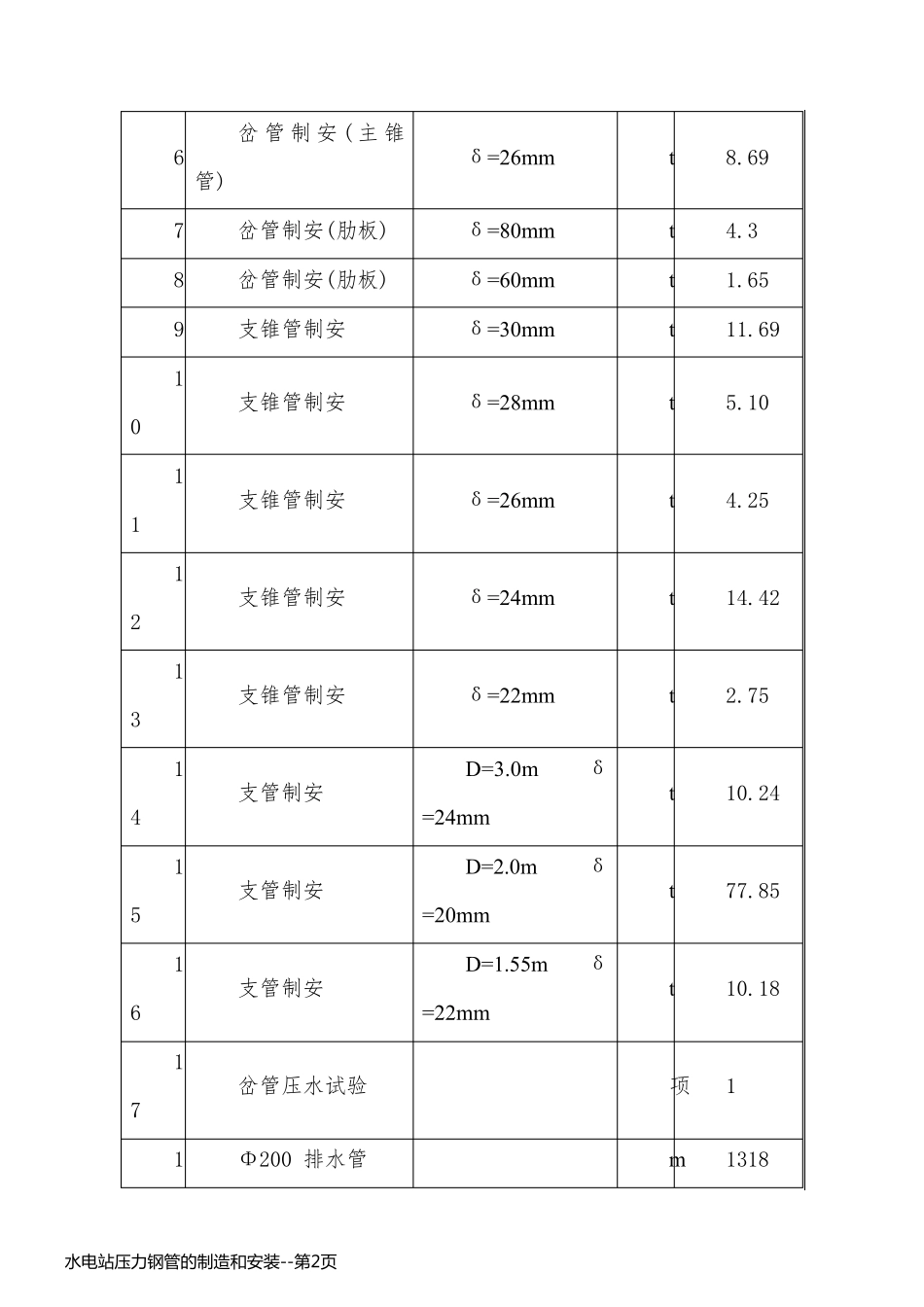

压力钢管的制造和安装 第一节 工程概况 **水电站为引水式电站，位于四川省雅安地区**县境内，是引水式电站。压力管道安装钢管，压力钢管主管内径4.2m. 岔管采用卜形布置，分别与三条进厂支管连接。 本标压力钢管工程需完成本标压力钢管的直管、弯管、渐变管、岔管和支管及其部件的制造和安装. 表14.1-1 压力钢管制作及安装工程量统计表 序号 名称 规格 单位 工程量 1 主管制安 D=4.2m 、 δ=16mm t 247.51 2 主管制安 D=4.2m 、 δ=18mm t 152.57 3 主管制安 D=4.2m 、 δ=22mm t 190.87 4 主管制安 D=4.2m 、 δ=26mm t 569.22 5 岔管制安( 主锥管) δ=34mm t 20.98 水 电 站 压 力 钢 管 的 制 造 和 安 装 --第 1页水 电 站 压 力 钢 管 的 制 造 和 安 装 --第 1页6 岔管制安( 主锥管) δ=26mm t 8.69 7 岔管制安(肋板) δ=80mm t 4.3 8 岔管制安(肋板) δ=60mm t 1.65 9 支锥管制安 δ=30mm t 11.69 10 支锥管制安 δ=28mm t 5.10 11 支锥管制安 δ=26mm t 4.25 12 支锥管制安 δ=24mm t 14.42 13 支锥管制安 δ=22mm t 2.75 14 支管制安 D=3.0m δ=24mm t 10.24 15 支管制安 D=2.0m δ=20mm t 77.85 16 支管制安 D=1.55m δ=22mm t 10.18 17 岔管压水试验 项 1 1Φ200 排水管 m 1318 水 电 站 压 力 钢 管 的 制 造 和 安 装 --第 2页水 电 站 压 力 钢 管 的 制 造 和 安 装 --第 2页8 第一节 临时设施布置 由于钢管直径过大，无法在国家公路上长距离运输，因此，钢管制造采用现场制造方案，制造厂布置于业主提供的钢管加工拼装场内。 第一节 主要施工设备 表14.3-1 钢管制作安装主要施工设备表 序号 名称 规格 单位 数量 备注 1 卷板机 W1150×3000 台 1 2 龙门吊 2×10t 台 2 3 压力机 630t 台 1 4 压力机 320t 台 1 5 埋 弧 焊机 MZ-1250 台 5 6 逆 变 焊机 ZX7-400S 台 12 水 电 站 压 力 钢 管 的 制 造 和 安 装 --第 3页水 电 站 压 力 钢 管 的 制 造 和 安 装 --第 3页7 空 压 机 10m3/min 台 1 8 空 压 机 0.9m3/min 台 3 9 碳 弧 气刨 机 台 3 10 CO2 气 体 保护 焊 机 台 3 11 半 自 动切 割 机 台 3 12 超 声 波探 伤...
