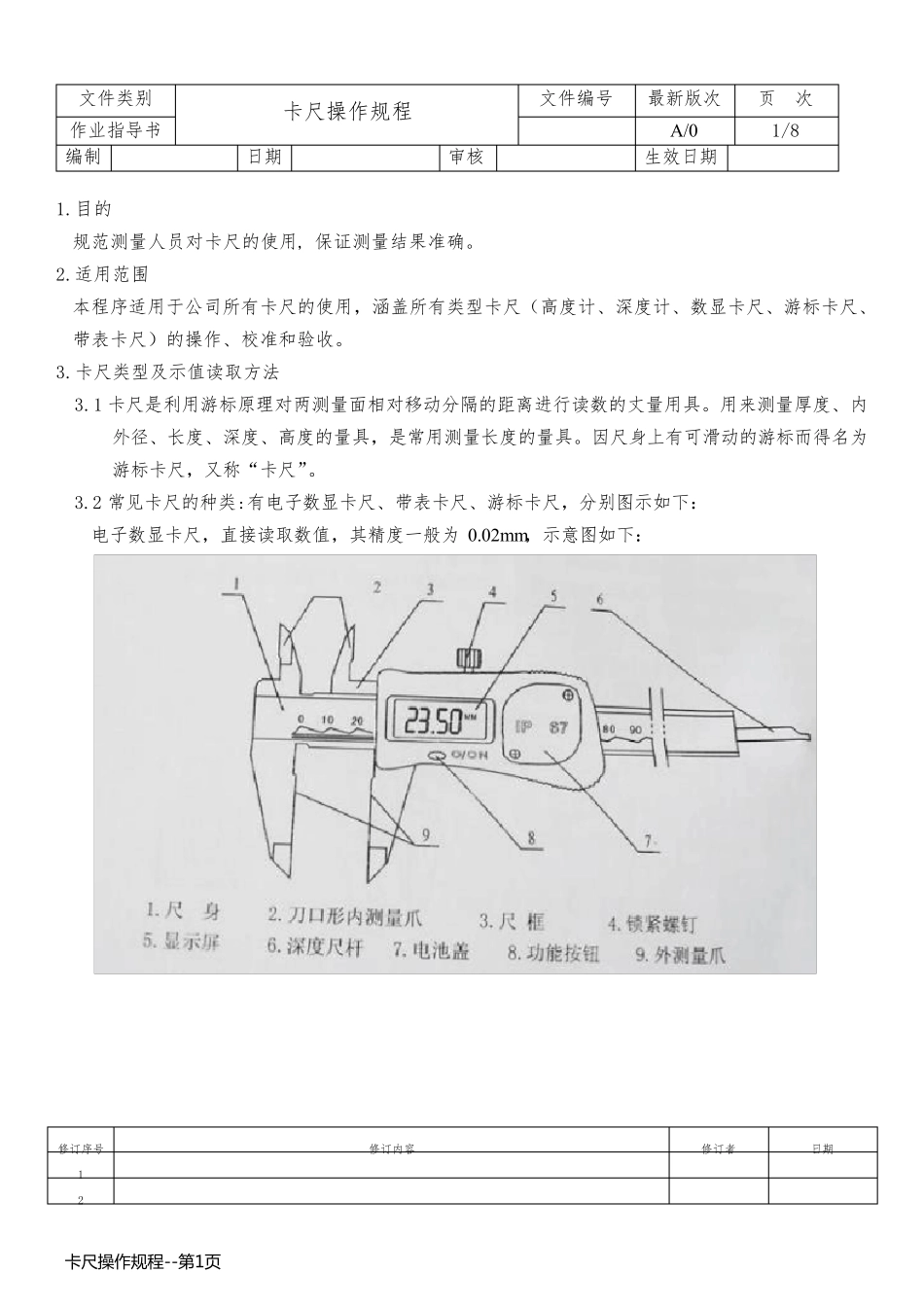

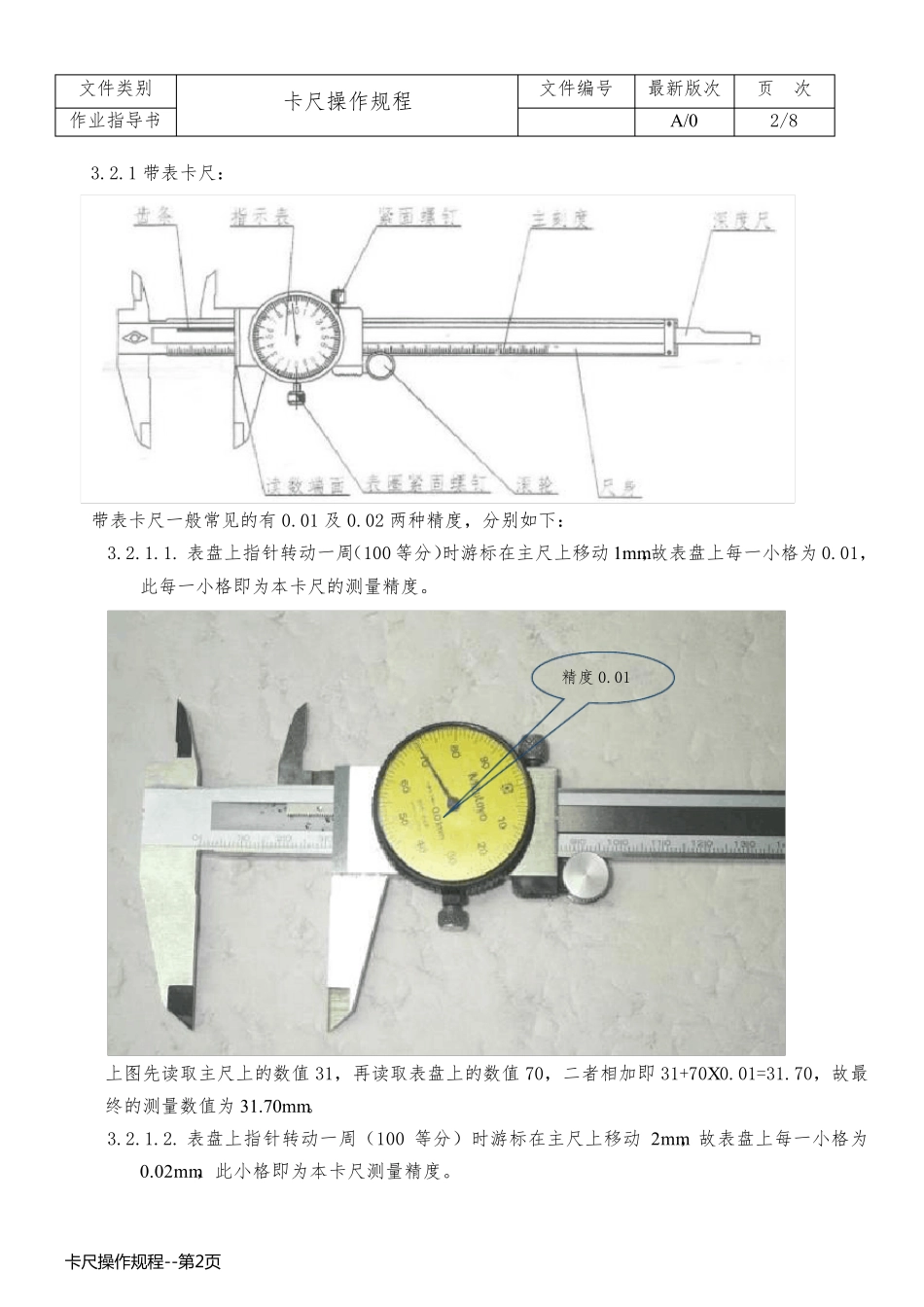

文件类别 卡尺操作规程 文件编号 最新版次 页次 作业指导书 A/0 1/8 编制 日期 审核 生效日期 修订序号 修订内容 修订者 日期 1 2 1.目的 规范测量人员对卡尺的使用, 保证测量结果准确。 2.适用范围 本程序适用于公司所有卡尺的使用，涵盖所有类型卡尺（高度计、深度计、数显卡尺、游标卡尺、带表卡尺）的操作、校准和验收。 3.卡尺类型及示值读取方法 3.1 卡尺是利用游标原理对两测量面相对移动分隔的距离进行读数的丈量用具。用来测量厚度、内外径、长度、深度、高度的量具，是常用测量长度的量具。因尺身上有可滑动的游标而得名为游标卡尺，又称“卡尺”。 3.2 常见卡尺的种类:有电子数显卡尺、带表卡尺、游标卡尺，分别图示如下： 电子数显卡尺，直接读取数值，其精度一般为0.02mm，示意图如下： 卡 尺 操 作 规 程 --第 1页卡 尺 操 作 规 程 --第 1页 文件类别 卡尺操作规程 文件编号 最新版次 页次 作业指导书 A/0 2/8 3.2.1 带表卡尺： 带表卡尺一般常见的有0.01 及0.02 两种精度，分别如下： 3.2.1.1. 表盘上指针转动一周（100 等分）时游标在主尺上移动1mm，故表盘上每一小格为0.01，此每一小格即为本卡尺的测量精度。 上图先读取主尺上的数值 31，再读取表盘上的数值 70，二者相加即31+70X0.01=31.70，故最终的测量数值为31.70mm。 3.2.1.2. 表盘上指针转动一周（100 等分）时游标在主尺上移动2mm，故表盘上每一小格为0.02mm，此小格即为本卡尺测量精度。 精度0.01 卡 尺 操 作 规 程 --第 2页卡 尺 操 作 规 程 --第 2页 文件类别 卡尺操作规程 文件编号 最新版次 页次 作业指导书 A/0 3/8 上图，先读取主尺数值4，再读取表盘数值0.6 加3 小格0.02，所得测量值为4+0.6+3X0.02=4.66 mm。 3.2.2 游标卡尺，游标卡尺常见的有10 分度、20 分度、50 分度三种类型，其对应的精度分别为 0.1 mm、0.05 mm、0.02 mm。 3.2.2.1. 10 分度游标卡尺，主尺的最小分度是 1mm,游标尺上有10 个小的等分刻度它们的总长等于 9mm，因此游标尺的每一分度与主尺的最小分度相差 0.1mm,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第 10 条刻度线与主尺的9mm刻度线重合,其余的刻度线都不重合。 10 分度游标卡尺示值读取方法：下图，先读取主尺数值10，再读取游标刻度与主尺刻度重精度0.02 卡 尺 操 作 规 ...
