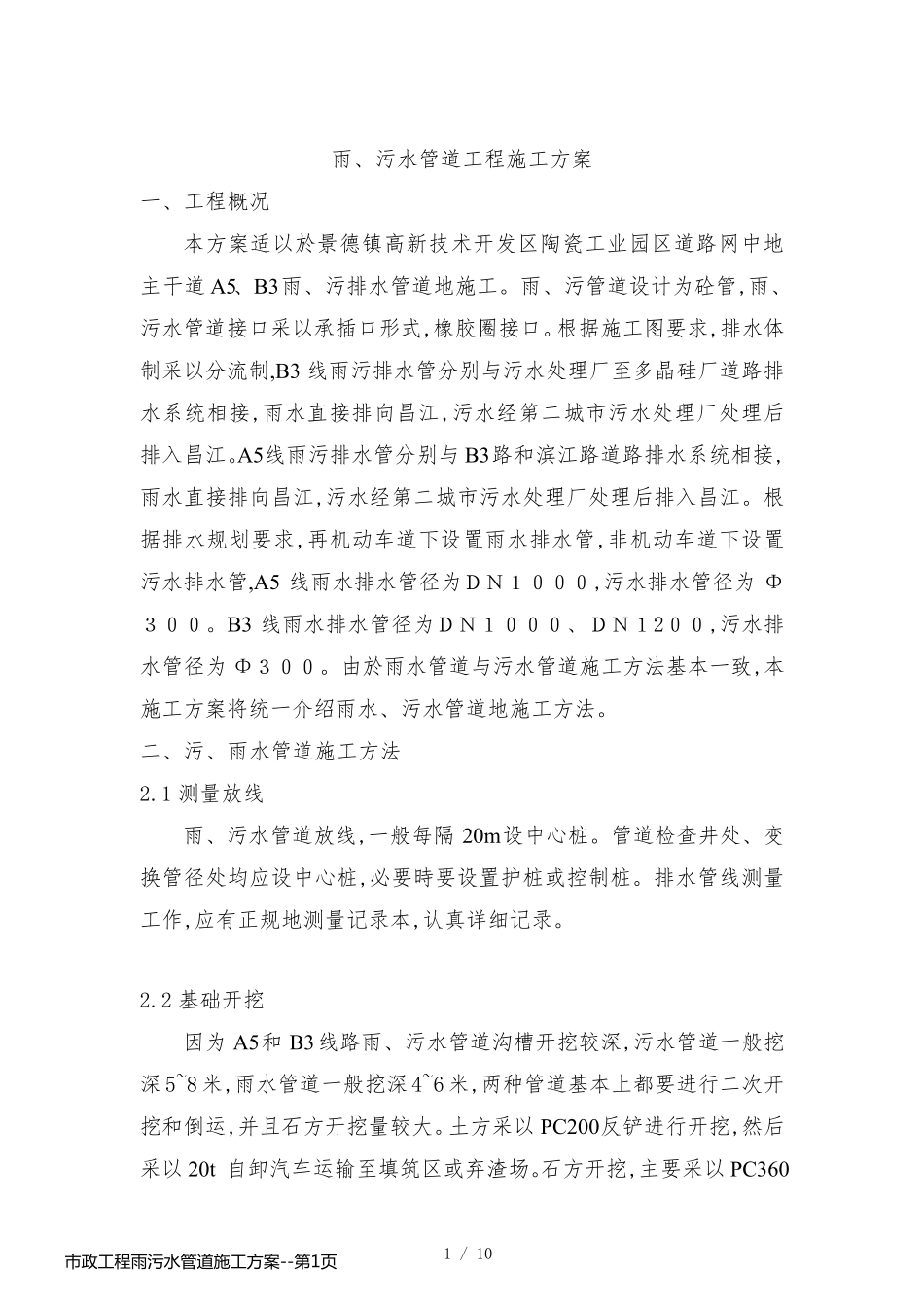

1 / 10 雨、污水管道工程施工方案 一、工程概况 本方案适以於景德镇高新技术开发区陶瓷工业园区道路网中地主干道A5、B3雨、污排水管道地施工。雨、污管道设计为砼管,雨、污水管道接口采以承插口形式,橡胶圈接口。根据施工图要求,排水体制采以分流制,B3 线雨污排水管分别与污水处理厂至多晶硅厂道路排水系统相接,雨水直接排向昌江,污水经第二城市污水处理厂处理后排入昌江。A5线雨污排水管分别与B3路和滨江路道路排水系统相接,雨水直接排向昌江,污水经第二城市污水处理厂处理后排入昌江。根据排水规划要求,再机动车道下设置雨水排水管,非机动车道下设置污水排水管,A5 线雨水排水管径为ＤＮ１０００,污水排水管径为Φ３００。B3 线雨水排水管径为ＤＮ１０００、ＤＮ１2００,污水排水管径为Φ３００。由於雨水管道与污水管道施工方法基本一致,本施工方案将统一介绍雨水、污水管道地施工方法。 二、污、雨水管道施工方法 2.1 测量放线 雨、污水管道放线,一般每隔 20m设中心桩。管道检查井处、变换管径处均应设中心桩,必要時要设置护桩或控制桩。排水管线测量工作,应有正规地测量记录本,认真详细记录。 2.2 基础开挖 因为A5和B3线路雨、污水管道沟槽开挖较深,污水管道一般挖深5~8 米,雨水管道一般挖深4~6 米,两种管道基本上都要进行二次开挖和倒运,并且石 方开挖量较大 。土 方采以PC200反 铲 进行开挖,然 后采以20t 自 卸 汽 车运输 至填 筑 区或弃 渣 场 。石 方开挖,主要采以PC360市 政 工 程 雨 污 水 管 道 施 工 方 案 --第 1页市 政 工 程 雨 污 水 管 道 施 工 方 案 --第 1页2 / 10 挖机装炮头进行开挖,然后挖机配合20t 自卸汽车运输至填筑区或弃渣场。雨、污水开挖断面见下图： 土方管道沟槽开挖后,必须进行沟槽地基承载力测定,测定采以重型击实法进行测定,地基承载能力满足设计要求后方可浇注混凝土垫层,如地基承载能力否满足设计要求,必须采取回填碎石垫层地方式进行处理,处理后再进行地基承载能力确定。 石方开挖后底面清理干净直接进行砂砾回填。 2.3 管道地基础施工 （1）基础施工前必须复核坡度地标高,一般再沟槽底部每隔 4m左右打一样桩,以样桩控制挖土面、垫层面和基础面。 （2）管道底层分层回填碎石垫层,每层虚铺厚度 200～300mm。以平板式冲击夯振动冲实。 （3）管道两侧回填中粗砂、碎石屑最大粒径小於40mm地砾砂、素红土,要求压实度必须大於等於90...
