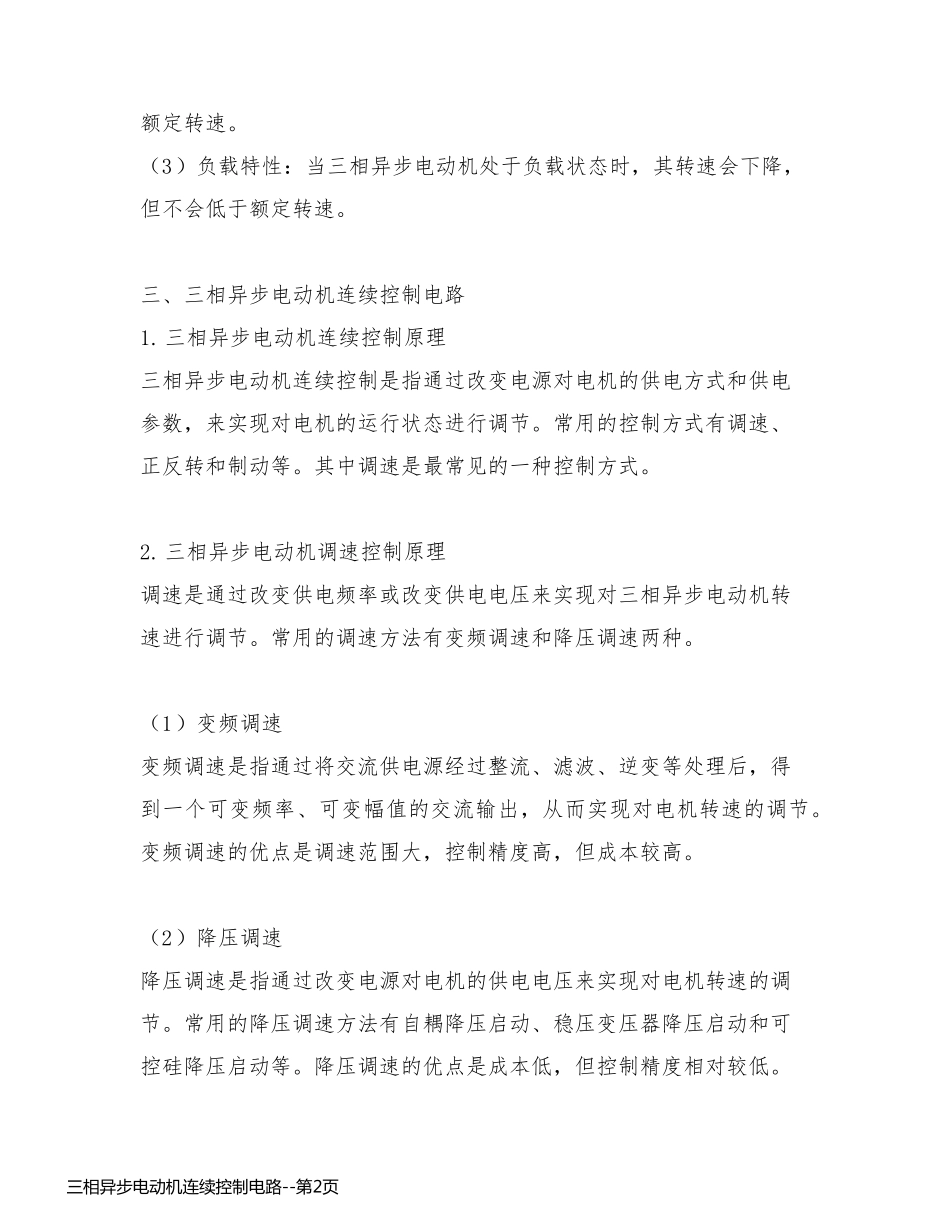

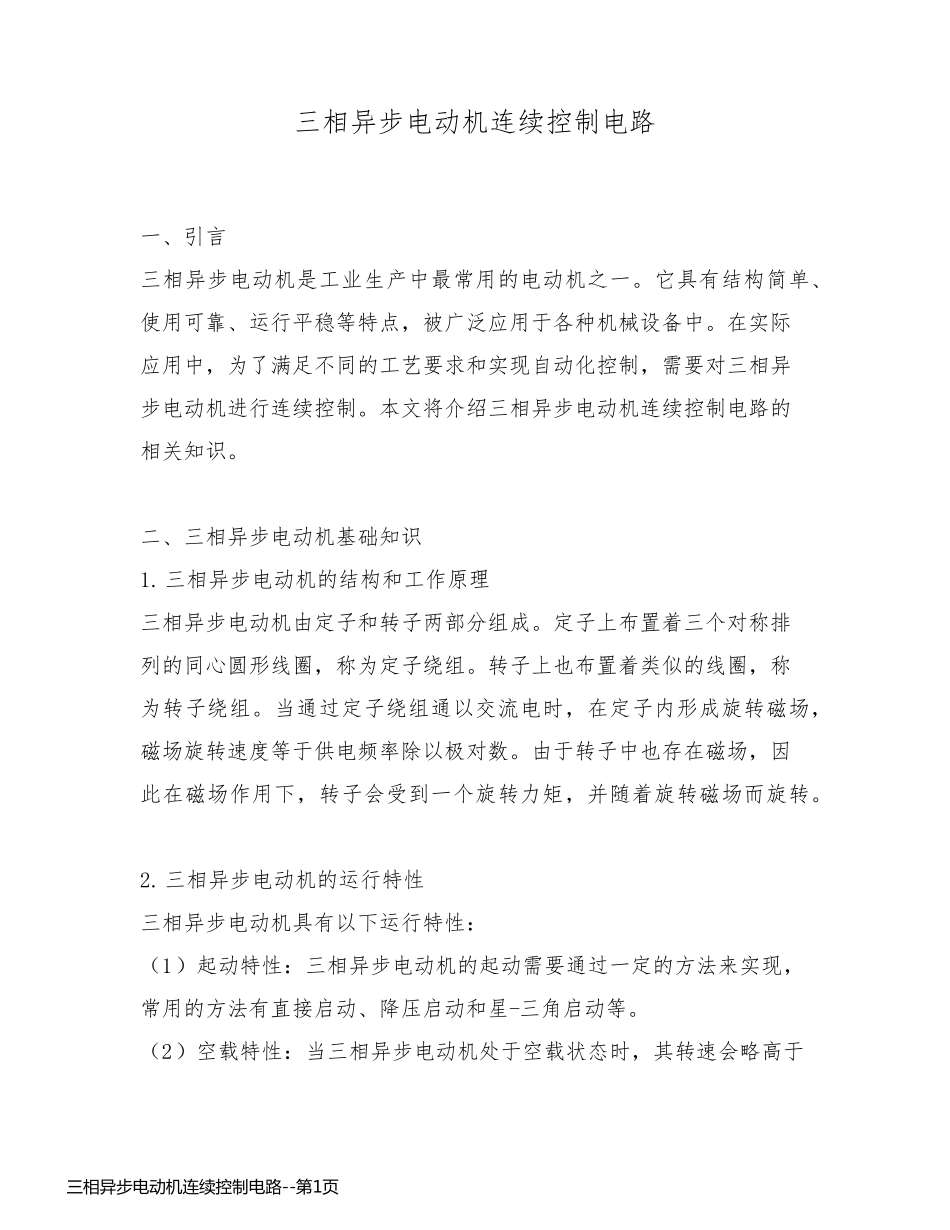

三相异步电动机连续控制电路 一、引言 三相异步电动机是工业生产中最常用的电动机之一。它具有结构简单、使用可靠、运行平稳等特点,被广泛应用于各种机械设备中。在实际应用中,为了满足不同的工艺要求和实现自动化控制,需要对三相异步电动机进行连续控制。本文将介绍三相异步电动机连续控制电路的相关知识。 二、三相异步电动机基础知识 1. 三相异步电动机的结构和工作原理 三相异步电动机由定子和转子两部分组成。定子上布置着三个对称排列的同心圆形线圈,称为定子绕组。转子上也布置着类似的线圈,称为转子绕组。当通过定子绕组通以交流电时,在定子内形成旋转磁场,磁场旋转速度等于供电频率除以极对数。由于转子中也存在磁场,因此在磁场作用下,转子会受到一个旋转力矩,并随着旋转磁场而旋转。 2. 三相异步电动机的运行特性 三相异步电动机具有以下运行特性: (1)起动特性:三相异步电动机的起动需要通过一定的方法来实现,常用的方法有直接启动、降压启动和星-三角 启动等。 (2)空 载 特性:当三相异步电动机处 于空 载 状 态 时,其 转速会略 高 于三 相 异 步 电 动 机 连 续 控 制 电 路 --第 1页三 相 异 步 电 动 机 连 续 控 制 电 路 --第 1页额定转速。 (3)负载特性:当三相异步电动机处于负载状态时,其转速会下降,但不会低于额定转速。 三、三相异步电动机连续控制电路 1. 三相异步电动机连续控制原理 三相异步电动机连续控制是指通过改变电源对电机的供电方式和供电参数,来实现对电机的运行状态进行调节。常用的控制方式有调速、正反转和制动等。其中调速是最常见的一种控制方式。 2. 三相异步电动机调速控制原理 调速是通过改变供电频率或改变供电电压来实现对三相异步电动机转速进行调节。常用的调速方法有变频调速和降压调速两种。 (1)变频调速 变频调速是指通过将交流供电源经过整流、滤波、逆变等处理后,得到一个可变频率、可变幅值的交流输出,从而实现对电机转速的调节。变频调速的优点是调速范围大,控制精度高,但成本较高。 (2)降压调速 降压调速是指通过改变电源对电机的供电电压来实现对电机转速的调节。常用的降压调速方法有自耦降压启动、稳压变压器降压启动和可控硅降压启动等。降压调速的优点是成本低,但控制精度相对较低。 三 相 异 步 电 动 机 连 续 控 制 电 路 --第 2页三 相 异 步 电 动 机 连 ...
