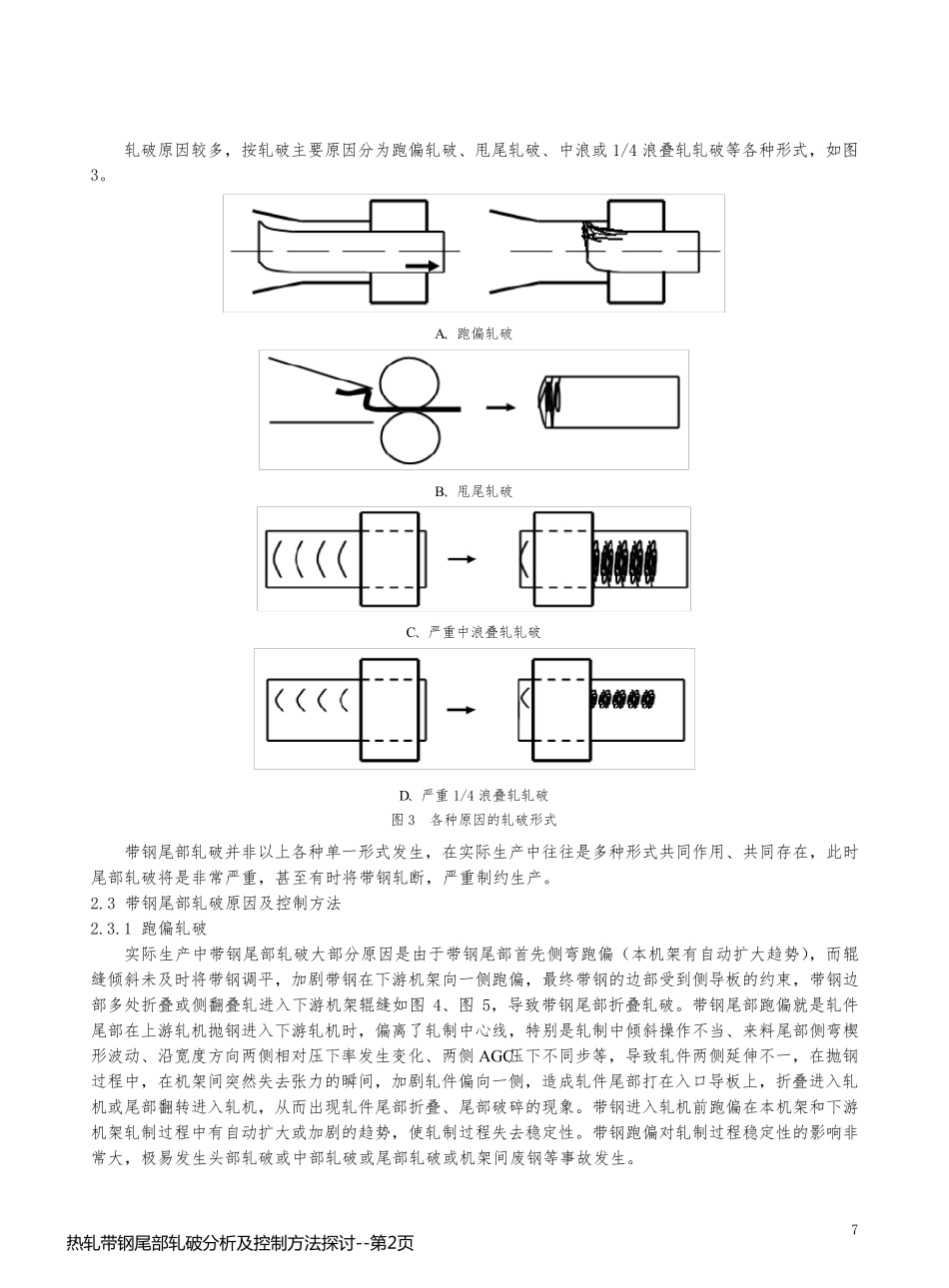

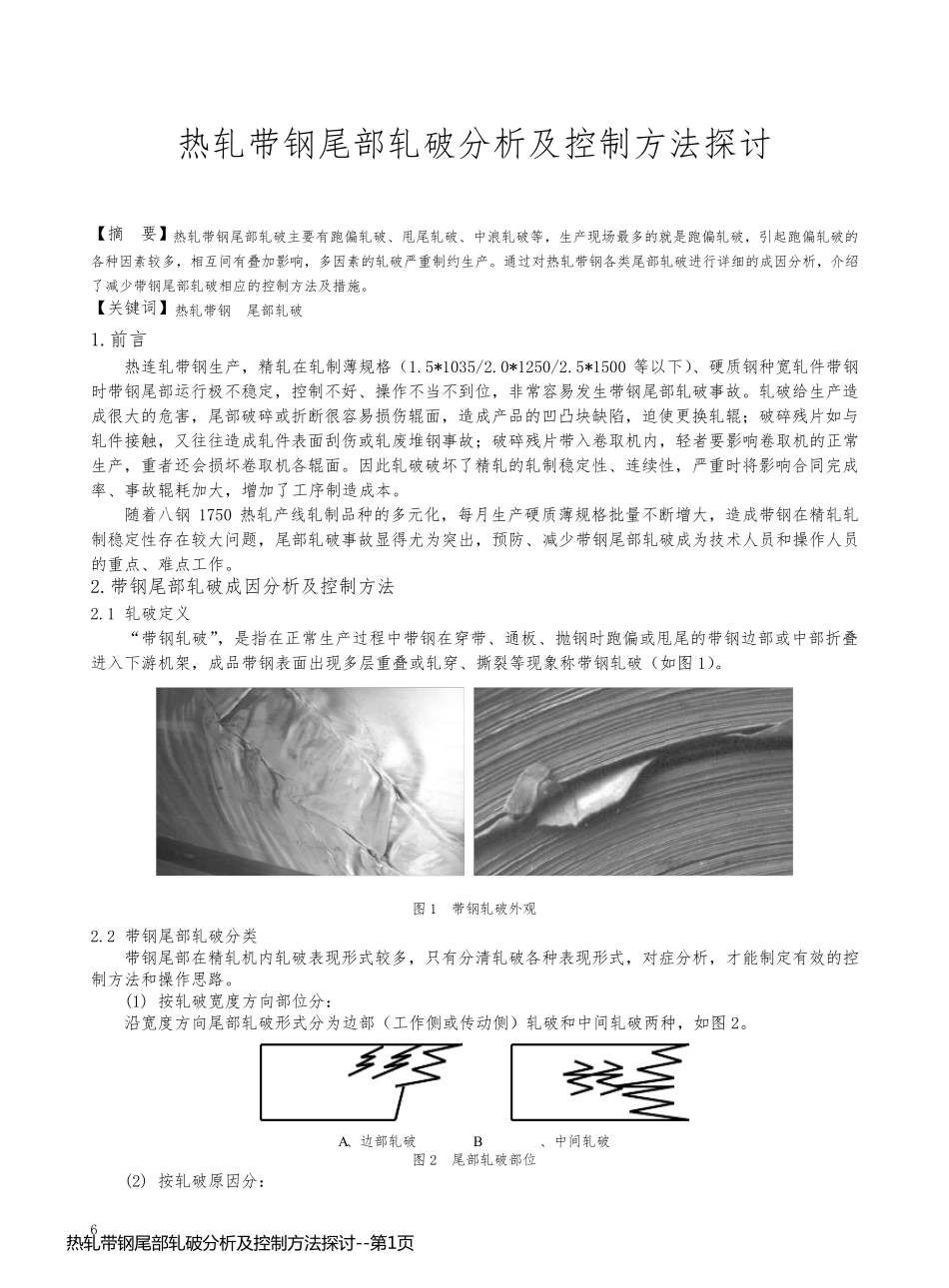

6 热轧带钢尾部轧破分析及控制方法探讨 【摘 要】热轧带钢尾部轧破主要有跑偏轧破、甩尾轧破、中浪轧破等，生产现场最多的就是跑偏轧破，引起跑偏轧破的各种因素较多，相互间有叠加影响，多因素的轧破严重制约生产。通过对热轧带钢各类尾部轧破进行详细的成因分析，介绍了减少带钢尾部轧破相应的控制方法及措施。 【关键词】热轧带钢 尾部轧破 1.前言 热连轧带钢生产，精轧在轧制薄规格（1.5*1035/2.0*1250/2.5*1500 等以下）、硬质钢种宽轧件带钢时带钢尾部运行极不稳定，控制不好、操作不当不到位，非常容易发生带钢尾部轧破事故。轧破给生产造成很大的危害，尾部破碎或折断很容易损伤辊面，造成产品的凹凸块缺陷，迫使更换轧辊；破碎残片如与轧件接触，又往往造成轧件表面刮伤或轧废堆钢事故；破碎残片带入卷取机内，轻者要影响卷取机的正常生产，重者还会损坏卷取机各辊面。因此轧破破坏了精轧的轧制稳定性、连续性，严重时将影响合同完成率、事故辊耗加大，增加了工序制造成本。 随着八钢1750 热轧产线轧制品种的多元化，每月生产硬质薄规格批量不断增大，造成带钢在精轧轧制稳定性存在较大问题，尾部轧破事故显得尤为突出，预防、减少带钢尾部轧破成为技术人员和操作人员的重点、难点工作。 2.带钢尾部轧破成因分析及控制方法 2.1 轧破定义 “带钢轧破”，是指在正常生产过程中带钢在穿带、通板、抛钢时跑偏或甩尾的带钢边部或中部折叠进入下游机架，成品带钢表面出现多层重叠或轧穿、撕裂等现象称带钢轧破（如图 1）。 图 1 带钢轧破外观 2.2 带钢尾部轧破分类 带钢尾部在精轧机内轧破表现形式较多，只有分清轧破各种表现形式，对症分析，才能制定有效的控制方法和操作思路。 (1) 按轧破宽度方向部位分： 沿宽度方向尾部轧破形式分为边部（工作侧或传动侧）轧破和中间轧破两种，如图 2。 A、边部轧破 B、中间轧破 图 2 尾部轧破部位 (2) 按轧破原因分： 热 轧 带 钢 尾 部 轧 破 分 析 及 控 制 方 法 探 讨 --第 1页热 轧 带 钢 尾 部 轧 破 分 析 及 控 制 方 法 探 讨 --第 1页7 轧破原因较多，按轧破主要原因分为跑偏轧破、甩尾轧破、中浪或1/4 浪叠轧轧破等各种形式，如图3。 A、跑偏轧破 B、甩尾轧破 C、严重中浪叠轧轧破 D、严重 1/4 浪叠轧轧破 图3 各种原因的轧破形式 带钢尾部轧破并非以上各种单一形式发生，在实际生产中往往是多种形式共同作...
