平面投影练习VIP免费

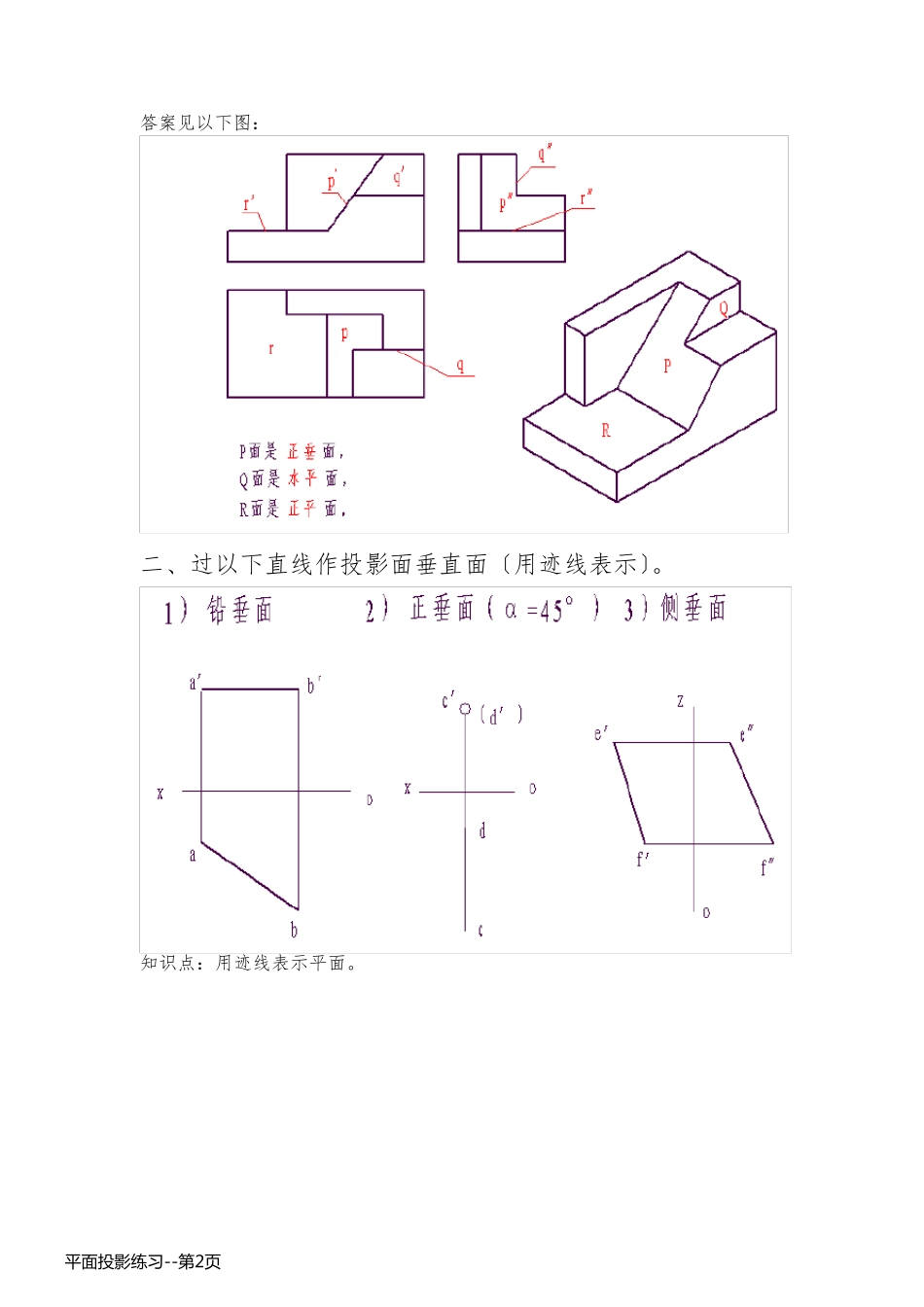

第三部分 平面 一、在立体图上标注出各平面的位置〔用相应的大写种字母〕 知识点：平面的投影。 平 面 投 影 练 习 --第 1页平 面 投 影 练 习 --第 1页答案见以下图： 二、过以下直线作投影面垂直面〔用迹线表示〕。 知识点：用迹线表示平面。 平 面 投 影 练 习 --第 2页平 面 投 影 练 习 --第 2页 答案见以下图： 三、过以下直线作三种投影面平行线〔用迹线表示〕。 知识点：用迹线表示平面 平 面 投 影 练 习 --第 3页平 面 投 影 练 习 --第 3页答案见以下图： 四、补画以下各平面的第三投影，作出平面上点K的其他投影，并标出平面与投影面的夹角。 知识点：平面的投影求解与属于平面上点的求法 平 面 投 影 练 习 --第 4页平 面 投 影 练 习 --第 4页答案见以下图： 五、求作已知平面上的点E和ΔMLN的另一投影 知识点：平面内的点、线投影 平 面 投 影 练 习 --第 5页平 面 投 影 练 习 --第 5页答案见以下图： 六、判断点或直线是否属于给定平面 知识点：平面内的点、线投影求法 平 面 投 影 练 习 --第 6页平 面 投 影 练 习 --第 6页答案见以下图： 八、完成平面五边形的水平投影 知识点：平面内取点。 提示：由线段BA〔ba，b′a′〕和 AD〔ad，a′d′〕确定一个平面，然后在该平面上求出点C和点D的两面投影，最后将相应的投影相连即可。平 面 投 影 练 习 --第 7页平 面 投 影 练 习 --第 7页 十、已知平面四边形ABCD中，CD边为水平线，完成其正面投影。 知识点：面内点、线性质；水平线投影性质。 注意：要特别利用 CD边为水平线的这一条件。 平 面 投 影 练 习 --第 8页平 面 投 影 练 习 --第 8页方法一：采用延长线段，求AB、DC的交点，然后由CD边为水平线的条件求得其正面投影，最终完成题解； 方法二：采用面内平行线的性质，求得平面，然后由面内求点线的方法完成题解。 两种作图方法分别为圆圈和长方形所指出的过程 平 面 投 影 练 习 --第 9页平 面 投 影 练 习 --第 9页ABC所示平面上求一点K，使点K距H面12mm，距V面15mm。 平 面 投 影 练 习 --第 10页平 面 投 影 练 习 --第 10页 分析：由要求知道，点K一定是平面内距离H面12mm的水平线和距离V面15mm的正平线的交点，在一个投影面上找到两线的交点，然后由点属于直线的性质求得另一投影...
