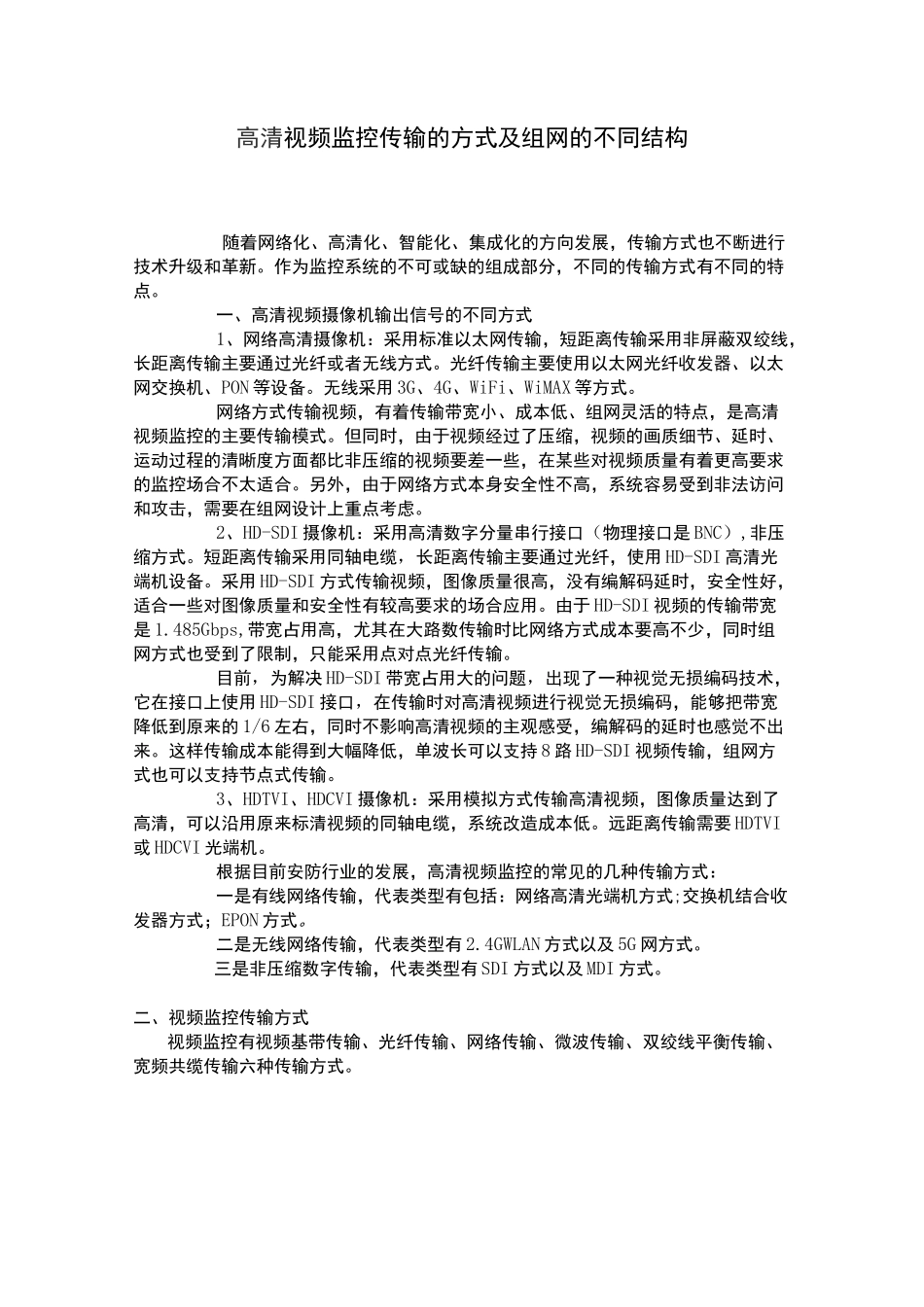

高清视频监控传输的方式及组网的不同结构随着网络化、高清化、智能化、集成化的方向发展,传输方式也不断进行技术升级和革新。作为监控系统的不可或缺的组成部分,不同的传输方式有不同的特点。一、高清视频摄像机输出信号的不同方式1、网络高清摄像机:采用标准以太网传输,短距离传输采用非屏蔽双绞线,长距离传输主要通过光纤或者无线方式。光纤传输主要使用以太网光纤收发器、以太网交换机、PON 等设备。无线采用 3G、4G、WiFi、WiMAX 等方式。网络方式传输视频,有着传输带宽小、成本低、组网灵活的特点,是高清视频监控的主要传输模式。但同时,由于视频经过了压缩,视频的画质细节、延时、运动过程的清晰度方面都比非压缩的视频要差一些,在某些对视频质量有着更高要求的监控场合不太适合。另外,由于网络方式本身安全性不高,系统容易受到非法访问和攻击,需要在组网设计上重点考虑。2、HD-SDI 摄像机:采用高清数字分量串行接口(物理接口是 BNC),非压缩方式。短距离传输采用同轴电缆,长距离传输主要通过光纤,使用 HD-SDI 高清光端机设备。采用 HD-SDI 方式传输视频,图像质量很高,没有编解码延时,安全性好,适合一些对图像质量和安全性有较高要求的场合应用。由于 HD-SDI 视频的传输带宽是 1.485Gbps,带宽占用高,尤其在大路数传输时比网络方式成本要高不少,同时组网方式也受到了限制,只能采用点对点光纤传输。目前,为解决 HD-SDI 带宽占用大的问题,出现了一种视觉无损编码技术,它在接口上使用 HD-SDI 接口,在传输时对高清视频进行视觉无损编码,能够把带宽降低到原来的 1/6 左右,同时不影响高清视频的主观感受,编解码的延时也感觉不出来。这样传输成本能得到大幅降低,单波长可以支持 8 路 HD-SDI 视频传输,组网方式也可以支持节点式传输。3、HDTVI、HDCVI 摄像机:采用模拟方式传输高清视频,图像质量达到了高清,可以沿用原来标清视频的同轴电缆,系统改造成本低。远距离传输需要 HDTVI或 HDCVI 光端机。根据目前安防行业的发展,高清视频监控的常见的几种传输方式:一是有线网络传输,代表类型有包括:网络高清光端机方式;交换机结合收发器方式;EPON 方式。二是无线网络传输,代表类型有 2.4GWLAN 方式以及 5G 网方式。三是非压缩数字传输,代表类型有 SDI 方式以及 MDI 方式。二、视频监控传输方式视频监控有视频基带传输、光纤传输、网络传输、微波传输、双绞线平衡传输、宽频...
