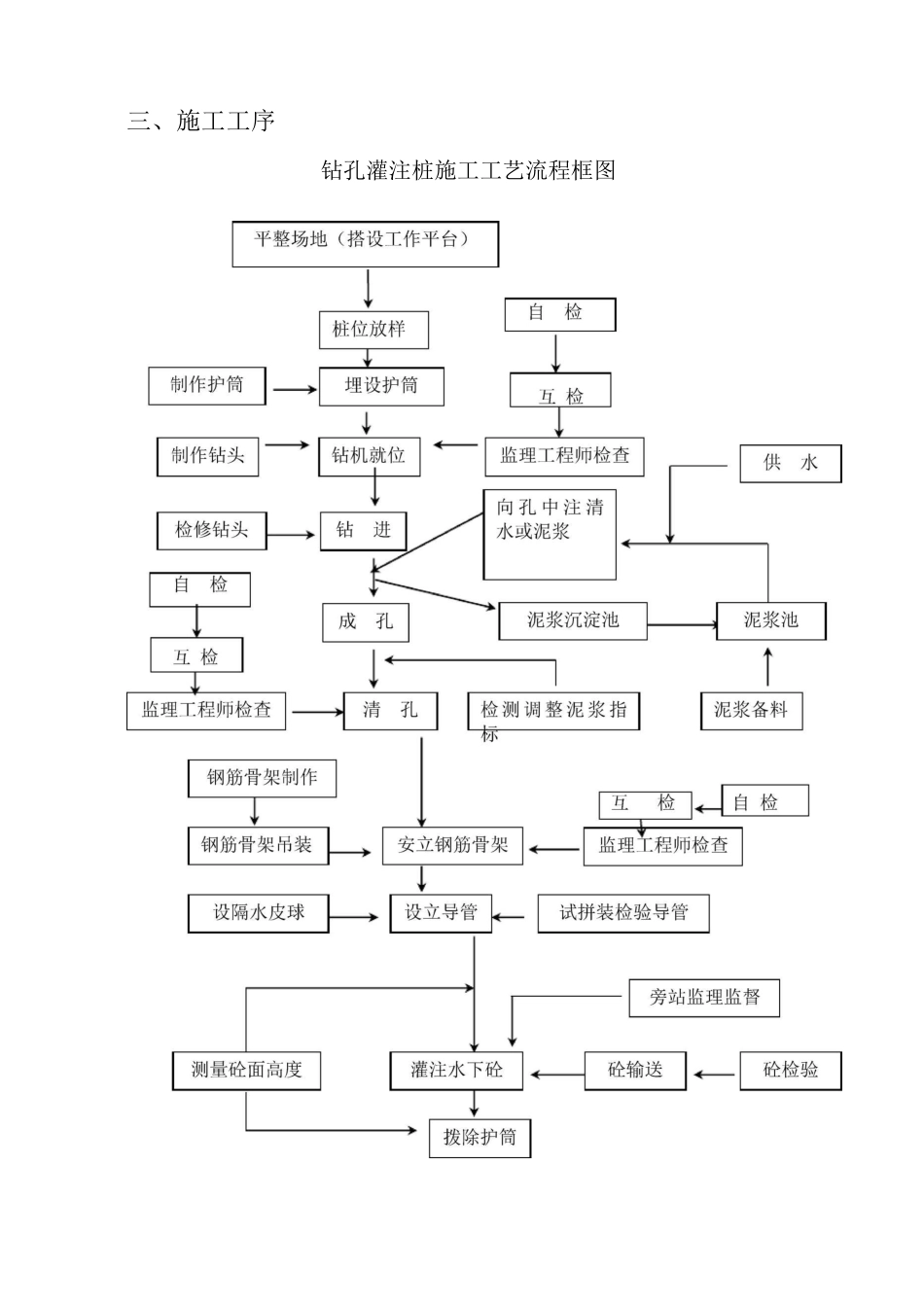

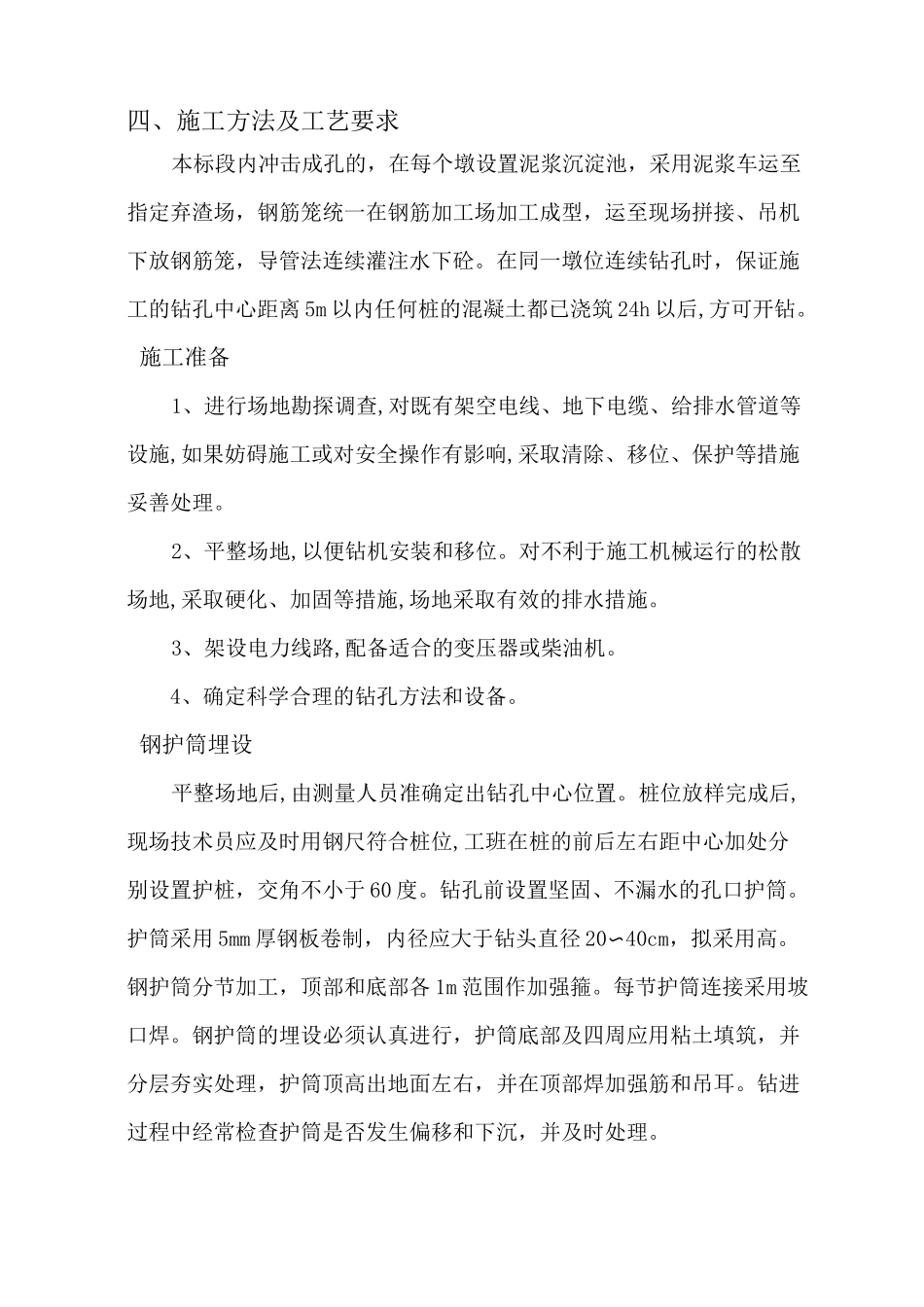

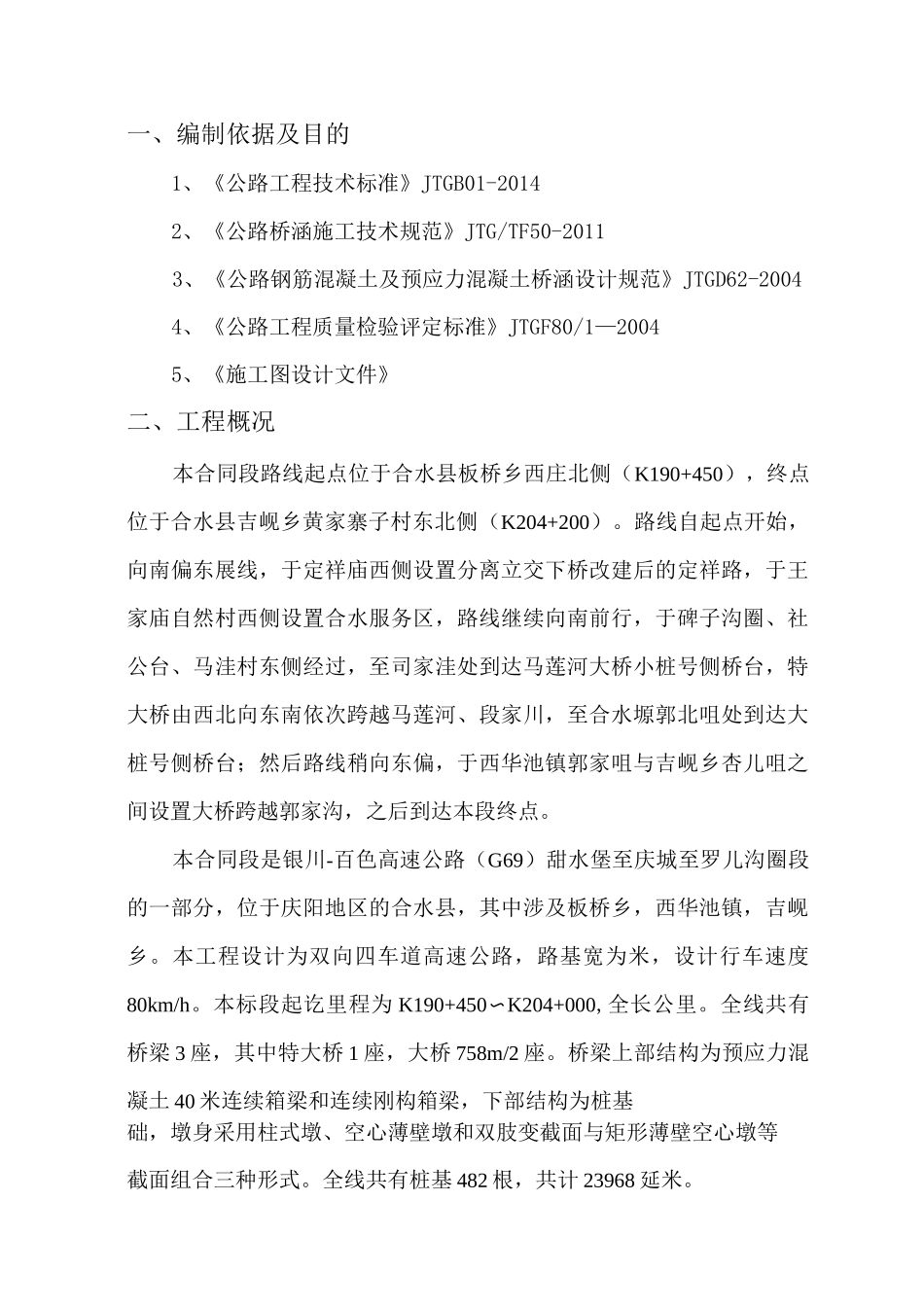

一、编制依据及目的1、《公路工程技术标准》JTGB01-20142、《公路桥涵施工技术规范》JTG/TF50-20113、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTGD62-20044、《公路工程质量检验评定标准》JTGF80/1—20045、《施工图设计文件》二、工程概况本合同段路线起点位于合水县板桥乡西庄北侧（K190+450），终点位于合水县吉岘乡黄家寨子村东北侧（K204+200）。路线自起点开始，向南偏东展线，于定祥庙西侧设置分离立交下桥改建后的定祥路，于王家庙自然村西侧设置合水服务区，路线继续向南前行，于碑子沟圈、社公台、马洼村东侧经过，至司家洼处到达马莲河大桥小桩号侧桥台，特大桥由西北向东南依次跨越马莲河、段家川，至合水塬郭北咀处到达大桩号侧桥台；然后路线稍向东偏，于西华池镇郭家咀与吉岘乡杏儿咀之间设置大桥跨越郭家沟，之后到达本段终点。本合同段是银川-百色高速公路（G69）甜水堡至庆城至罗儿沟圈段的一部分，位于庆阳地区的合水县，其中涉及板桥乡，西华池镇，吉岘乡。本工程设计为双向四车道高速公路，路基宽为米，设计行车速度80km/h。本标段起讫里程为 K190+450〜K204+000,全长公里。全线共有桥梁 3 座，其中特大桥 1 座，大桥 758m/2 座。桥梁上部结构为预应力混凝土 40 米连续箱梁和连续刚构箱梁，下部结构为桩基础，墩身采用柱式墩、空心薄壁墩和双肢变截面与矩形薄壁空心墩等截面组合三种形式。全线共有桩基 482 根，共计 23968 延米。三、施工工序钻孔灌注桩施工工艺流程框图四、施工方法及工艺要求本标段内冲击成孔的，在每个墩设置泥浆沉淀池，采用泥浆车运至指定弃渣场，钢筋笼统一在钢筋加工场加工成型，运至现场拼接、吊机下放钢筋笼，导管法连续灌注水下砼。在同一墩位连续钻孔时，保证施工的钻孔中心距离 5m 以内任何桩的混凝土都已浇筑 24h 以后,方可开钻。施工准备1、进行场地勘探调查,对既有架空电线、地下电缆、给排水管道等设施,如果妨碍施工或对安全操作有影响,采取清除、移位、保护等措施妥善处理。2、平整场地,以便钻机安装和移位。对不利于施工机械运行的松散场地,采取硬化、加固等措施,场地采取有效的排水措施。3、架设电力线路,配备适合的变压器或柴油机。4、确定科学合理的钻孔方法和设备。钢护筒埋设平整场地后,由测量人员准确定出钻孔中心位置。桩位放样完成后,现场技术员应及时用钢尺符合桩位,工班在桩的前后左右距中心加处分别设置护桩，交角不小于 60 度。钻孔前设置坚固、不漏...
