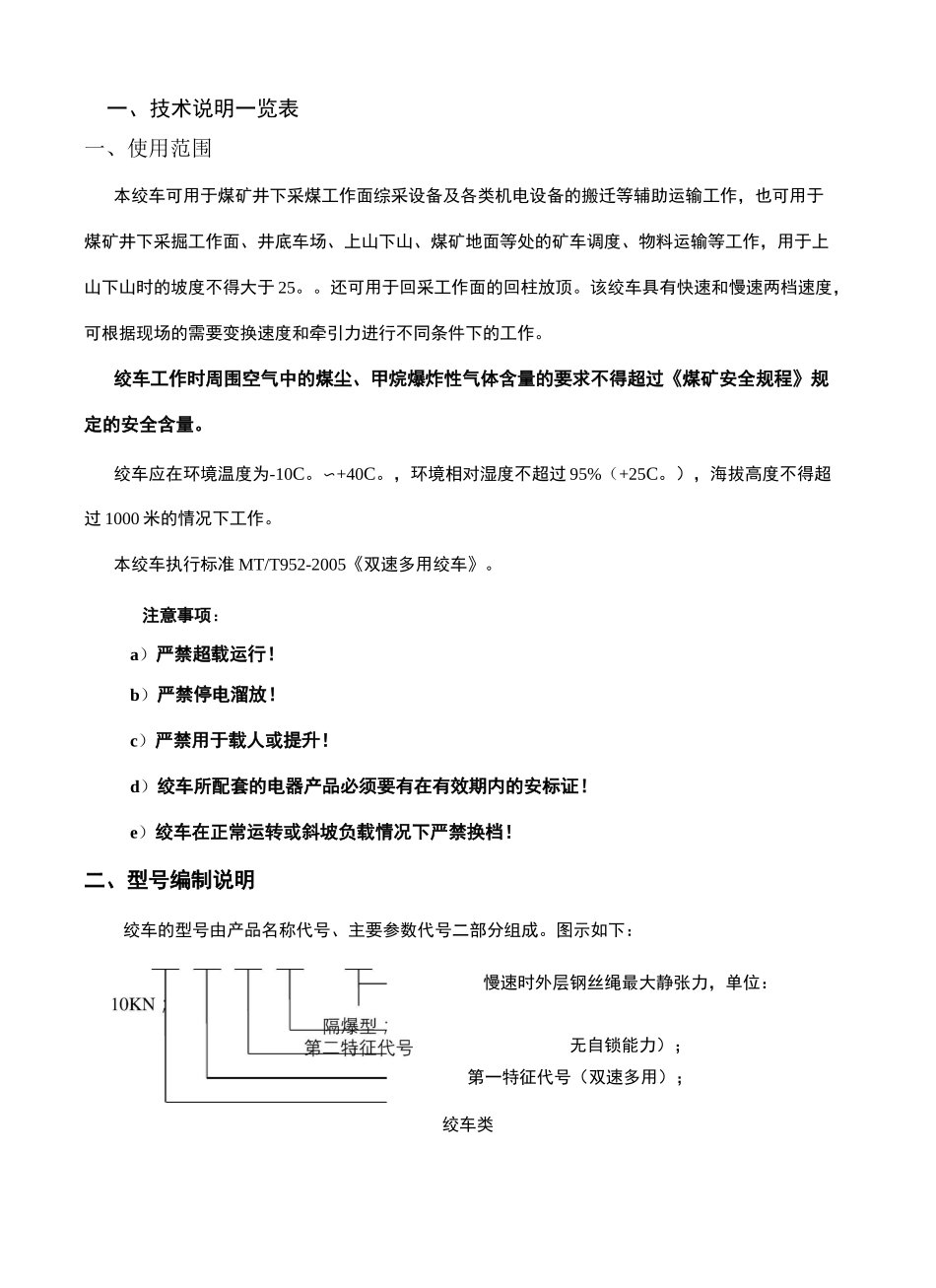

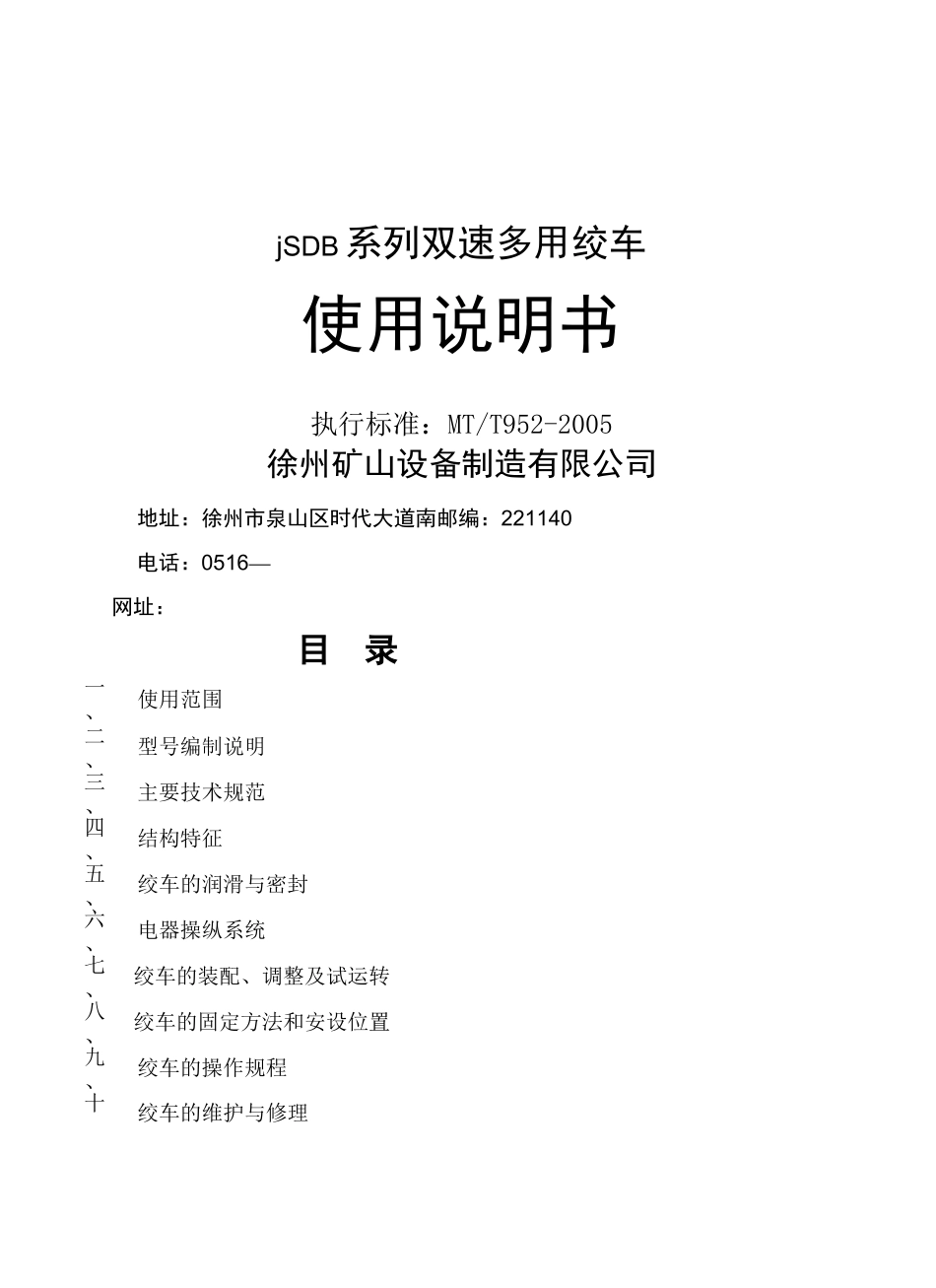

车说明书联系人联系电话JSDB 系列双速多用绞■Bisr豎少邮箱;集团标准化工作小组#Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#jSDB系列双速多用绞车使用说明书执行标准:MT/T952-2005徐州矿山设备制造有限公司地址:徐州市泉山区时代大道南邮编:221140电话:0516—网址:目录一、使用范围二、型号编制说明三、主要技术规范四、结构特征五、绞车的润滑与密封六、电器操纵系统七、绞车的装配、调整及试运转八、绞车的固定方法和安设位置九、绞车的操作规程十、绞车的维护与修理一、技术说明一览表一、使用范围本绞车可用于煤矿井下采煤工作面综采设备及各类机电设备的搬迁等辅助运输工作,也可用于煤矿井下采掘工作面、井底车场、上山下山、煤矿地面等处的矿车调度、物料运输等工作,用于上山下山时的坡度不得大于 25。。还可用于回采工作面的回柱放顶。该绞车具有快速和慢速两档速度,可根据现场的需要变换速度和牵引力进行不同条件下的工作。绞车工作时周围空气中的煤尘、甲烷爆炸性气体含量的要求不得超过《煤矿安全规程》规定的安全含量。绞车应在环境温度为-10C。〜+40C。,环境相对湿度不超过 95%(+25C。),海拔高度不得超过 1000 米的情况下工作。本绞车执行标准 MT/T952-2005《双速多用绞车》。注意事项:a)严禁超载运行!b)严禁停电溜放!c)严禁用于载人或提升!d)绞车所配套的电器产品必须要有在有效期内的安标证!e)绞车在正常运转或斜坡负载情况下严禁换档!二、型号编制说明绞车的型号由产品名称代号、主要参数代号二部分组成。图示如下:慢速时外层钢丝绳最大静张力,单位:无自锁能力);第一特征代号(双速多用);绞车类三、主要技术规范参见附表一。四、结构特征绞车外形图见图 1,绞车传动系统图见图 2,绞车主要有以下七部分组成:1)电动机 2)底座 3)联轴器 4)电力液压块式制动器 5)减速箱 6)卷筒装置 7)低速级制动装置绞车由电动机通过带制动轮的联轴器、减速箱、一级开式齿轮传动带动卷筒转动,绞车内部各传动部位均采用滚动轴承支承,底座由型钢焊接而成。减速箱是绞车的传动心脏,共有两种速度,图示为慢速传动位置,其快速传动位置是通过调速手把滑动滑移齿轮使其与内齿圈啮合,便实现快速传动。本绞车呈长条形,便于绞车的搬迁和固定。绞车宽度、高度尺寸较小,适于井下空间窄小的条件下工作,绞车结构简单、紧凑,上下箱体为剖分式,装配、维修均很方便,采用常规机械传动,安全可靠,绞车的操作简单,...
