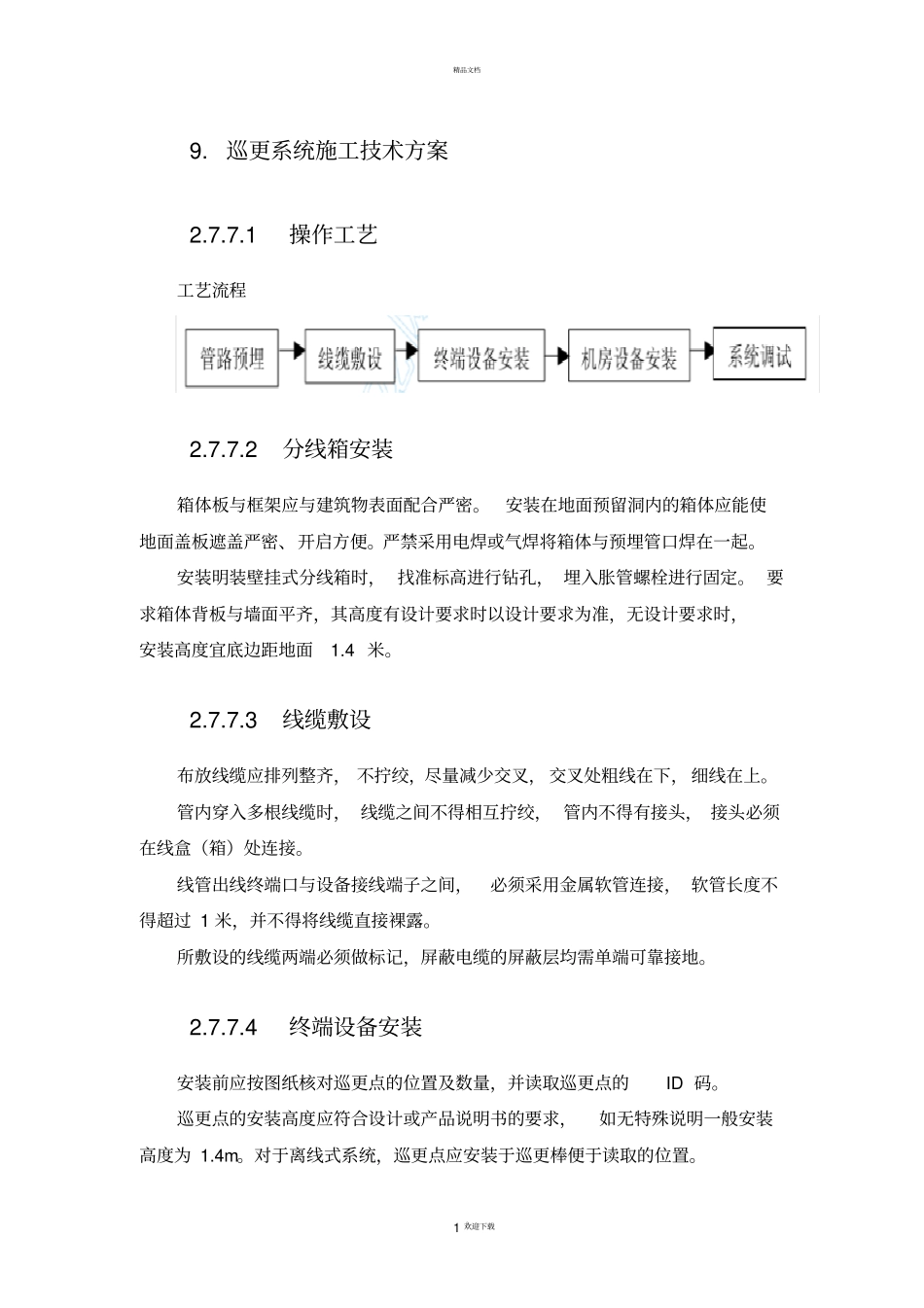

精品文档。1 欢迎下载9. 巡更系统施工技术方案2.7.7.1 操作工艺工艺流程2.7.7.2分线箱安装箱体板与框架应与建筑物表面配合严密。安装在地面预留洞内的箱体应能使地面盖板遮盖严密、开启方便。严禁采用电焊或气焊将箱体与预埋管口焊在一起。安装明装壁挂式分线箱时， 找准标高进行钻孔， 埋入胀管螺栓进行固定。 要求箱体背板与墙面平齐，其高度有设计要求时以设计要求为准，无设计要求时，安装高度宜底边距地面1.4 米。2.7.7.3线缆敷设布放线缆应排列整齐， 不拧绞，尽量减少交叉， 交叉处粗线在下， 细线在上。管内穿入多根线缆时， 线缆之间不得相互拧绞， 管内不得有接头， 接头必须在线盒（箱）处连接。线管出线终端口与设备接线端子之间，必须采用金属软管连接， 软管长度不得超过 1 米，并不得将线缆直接裸露。所敷设的线缆两端必须做标记，屏蔽电缆的屏蔽层均需单端可靠接地。2.7.7.4 终端设备安装安装前应按图纸核对巡更点的位置及数量，并读取巡更点的ID 码。巡更点的安装高度应符合设计或产品说明书的要求，如无特殊说明一般安装高度为 1.4m。对于离线式系统，巡更点应安装于巡更棒便于读取的位置。精品文档。2 欢迎下载对于离线式巡更点，安放时可以用钢钉、固定胶、或直接埋于水泥墙内（感应型巡更点），埋入深度应小于5cm，巡更点的安装应与安装位置的表面平行。感应型巡更点的读取距离一般在10-25cm 之间，只要巡更棒能接近即可。安装巡更点的同时， 应记录每个巡更点所对应的安装地点，所有的安装点应与系统管理主机的巡更点设置相对应。2.7.7.5机房设备安装设备在安装前应进行检验，设备外形尺寸、设备内主板及接线端口的型号、规格符合设计规定，备品备件齐全。按照图纸连接巡更系统主机、计算机、UPS、打印机、充电座等设备，如下图所示安保中心设备连接示意图所示。安保中心设备连接示意图设备安装应牢固、紧密，紧固件应做防锈处理。安装的设备应按图纸或产品说明书要求接地，其接地电阻应符合设计要求。安装系统软件的计算机硬件配置不应低于软件对计算机硬件的要求。安装系统软件的计算机操作系统应符合系统软件的要求。按照软件安装说明书和帮助安装软件。2.7.7.6 系统调试运行巡更系统管理软件，进行初始化设置。按照图纸对巡更点进行读取操作，确认巡更棒读取数据正常有效。在巡更系统主机上测试对巡更棒读取的数据进行读入、数据查询、 修改、打印、删除等操作，对系统软件进行调试。精品文档。...
