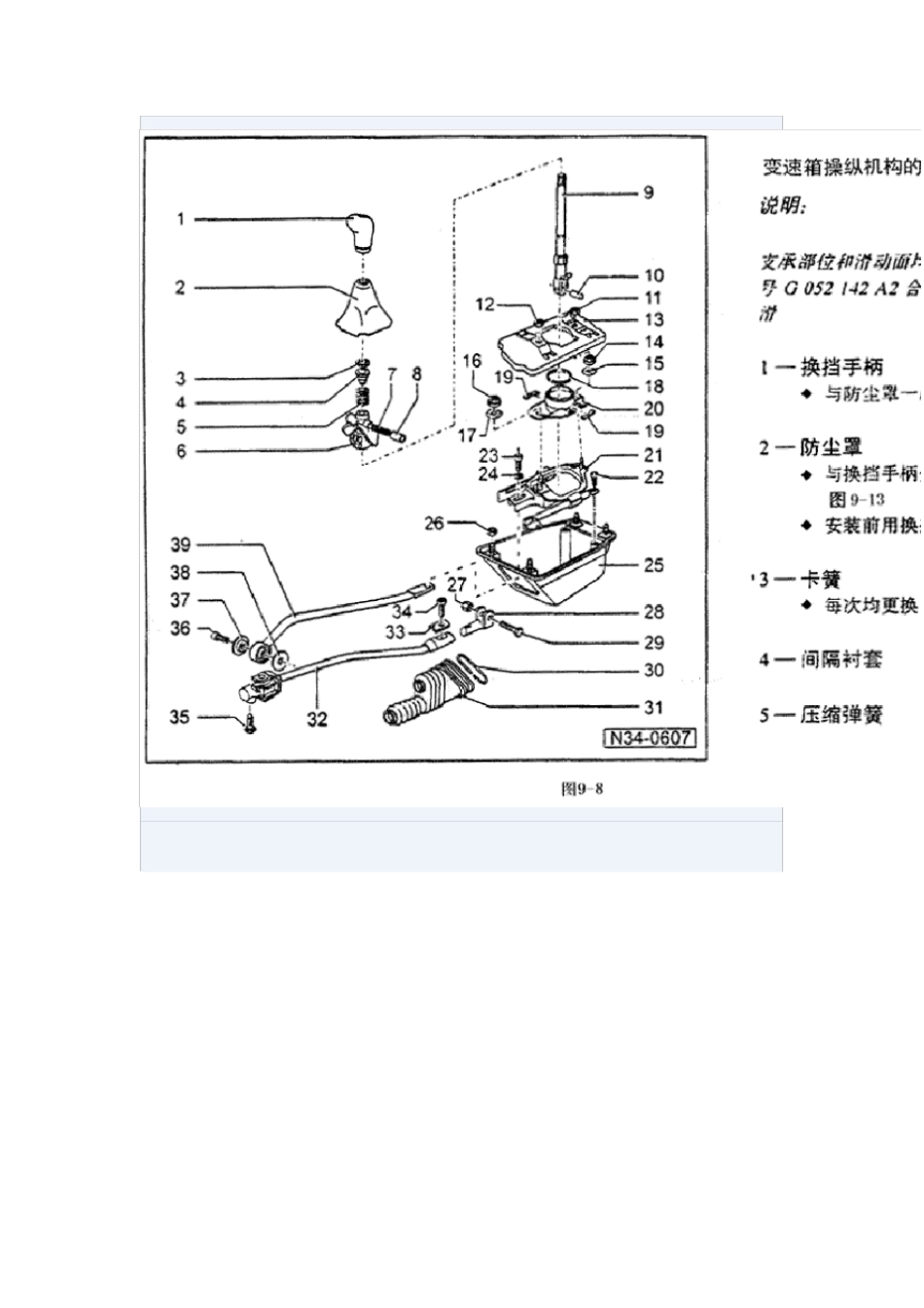

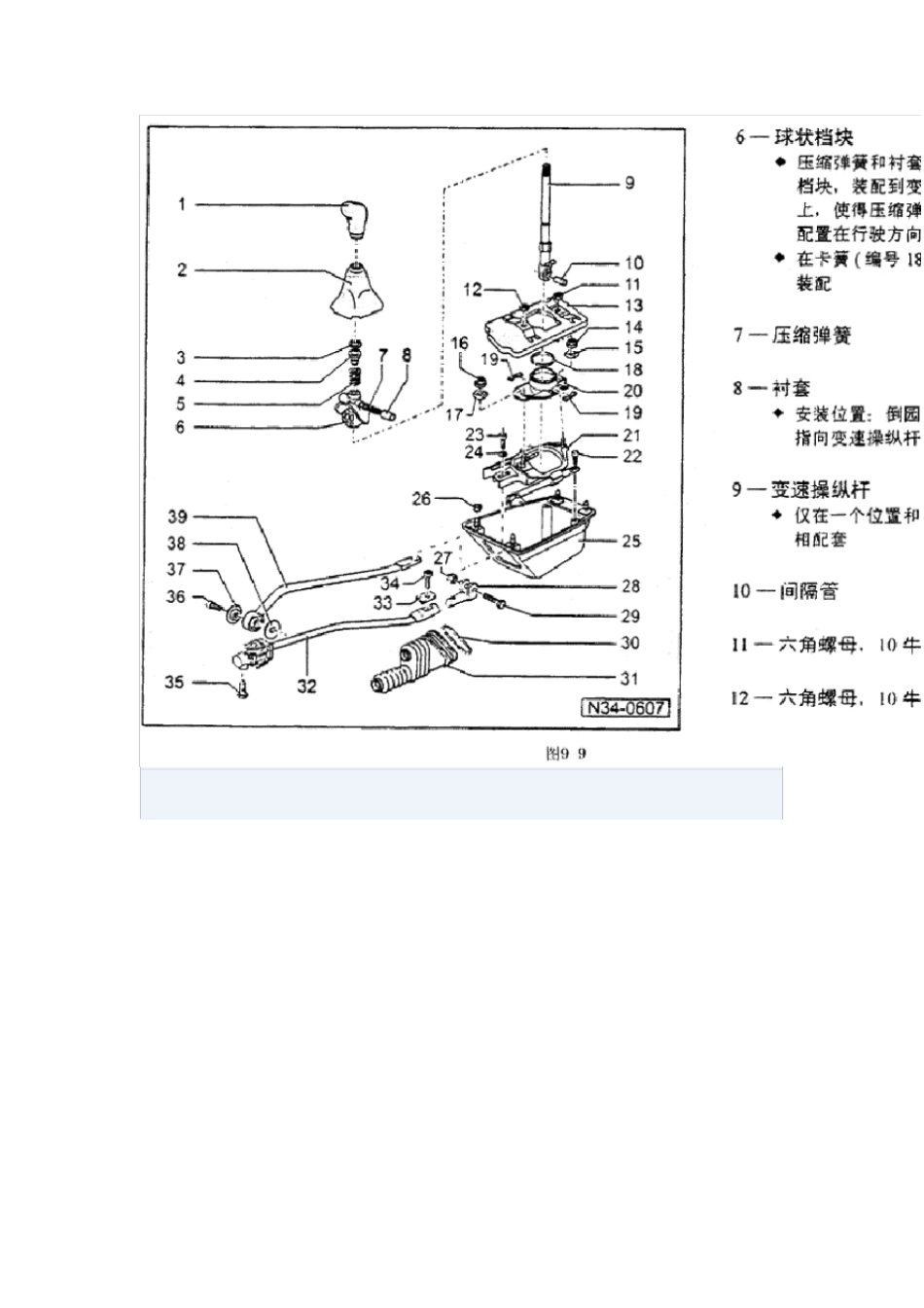

帕萨特手动变速器拆卸与安装技术( 组图 ) ????2005年 3 月 4 日 15 时 42 分??????一、变速箱操纵机构的修理说明：元件位置及名称（见图9-8、图 9-9 、图 9-10、图 9-11、图 9-12）防尘套与换档手柄分开（见图9-13）一防尘套的内侧向外转一用螺丝刀小心地按照箭头方向； 撬杠杆部分的同时拉出换档手柄·( 一) 换档操纵机构的拆卸和安装1. 拆卸—把防尘套小心地从中央通道卸下，一随后把换档手柄随同防尘套一起旋下—必须旋下换档机构罩壳的橡皮护板( 箭头) （见图 9-14）一旋下换档机构罩壳的每一只紧固螺母( 箭头) （见图 9-15）一分开三元催化装置后排气装置，如有必要，拆卸前排气装置如下所述，把换档操纵机构从变速箱中拆卸：（见图9-16）一拆下换档杆 (箭头-A-)一拆下换档杆，为此旋出内六角螺栓( 箭头-B-)一拆卸排气装置上方的前隔垫板一换档机构罩壳随同换档杆和推杆向下回转和取出2. 安装按相反顺序进行安装换档操纵机构的调整3. 紧固扭矩换档机构罩壳与车身 10 牛顿米换档杆与变速箱 20 牛顿米推杆与变速箱 40 牛顿米( 二) 换档操纵机构的调整说明：正确换档调整的前提有下述各点：· 换档机构、操纵之中和继电器能正常工作· 灵活的换档操纵机构此外, 变速箱、离合器和离合器操纵机构均应处于正常状态? 变速箱处于空档位置—小心地从中央通道卸下防尘套—然后把换档手柄连同防尘套一起旋出—必须旋出用于换档机构壳体的橡皮护板( 箭头) （见图 9-14）一测量车身和变速换档操纵机构之间的距离· 尺寸 -a- 必须为 37 毫米（见图 9-18）一如果不是这样，则应按照下列步骤调节尺寸-a-- 拧松推杆的螺栓 ( 箭头)· 推杆 / 换档操纵机构的连接必须是灵活的一通过移动换档操纵机构来调节一拧紧推杆的螺栓 (箭头)一拧松球形壳体的螺母 (箭头-A- 和箭头 -B-) （见图 9-19）一球形壳体必须水平对准- 然后拧紧球形壳体的螺钉一拧松换档杆的螺栓 ( 箭头) （见图 9-20）- 换档杆 / 换档操纵机构的连接必须灵活- 对准换档杆时，应把它稍向后放· 此时，两个球形止动凸缘至球形壳体的尺寸-a- 必须相等。（见图 9-21）一拧紧换档杆的螺栓紧固扭矩功能检查· 换档杆在怠速中必须置于3/4 档空档位置中一操纵离合器一各档进行多次连续换档。特别须注意倒档止块的工作状态· 换档杆必须自动的从5 档/ 倒档空档位置回到3/4 档空档位置如果在重复换入某一档位时出现“卡”的...
