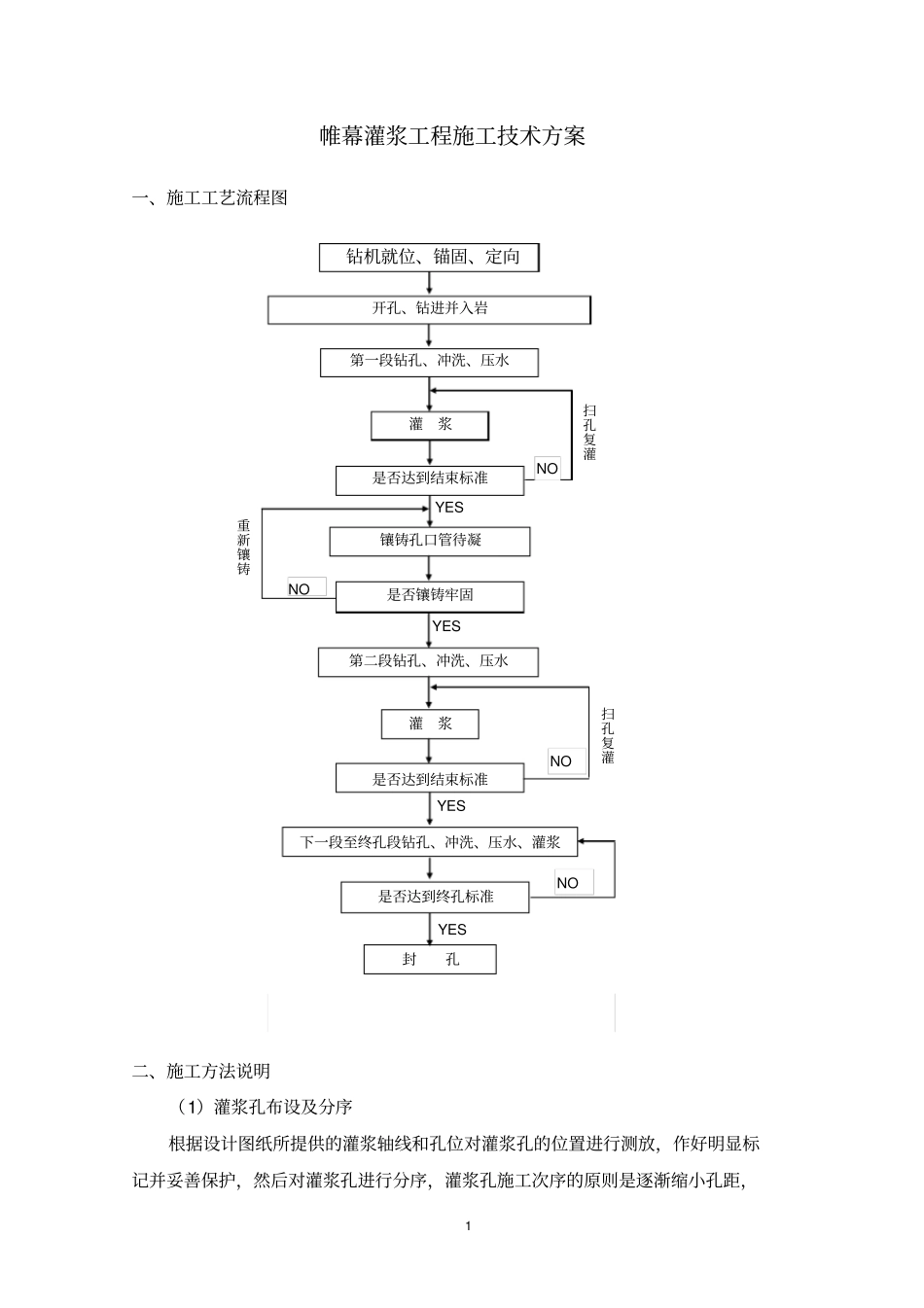

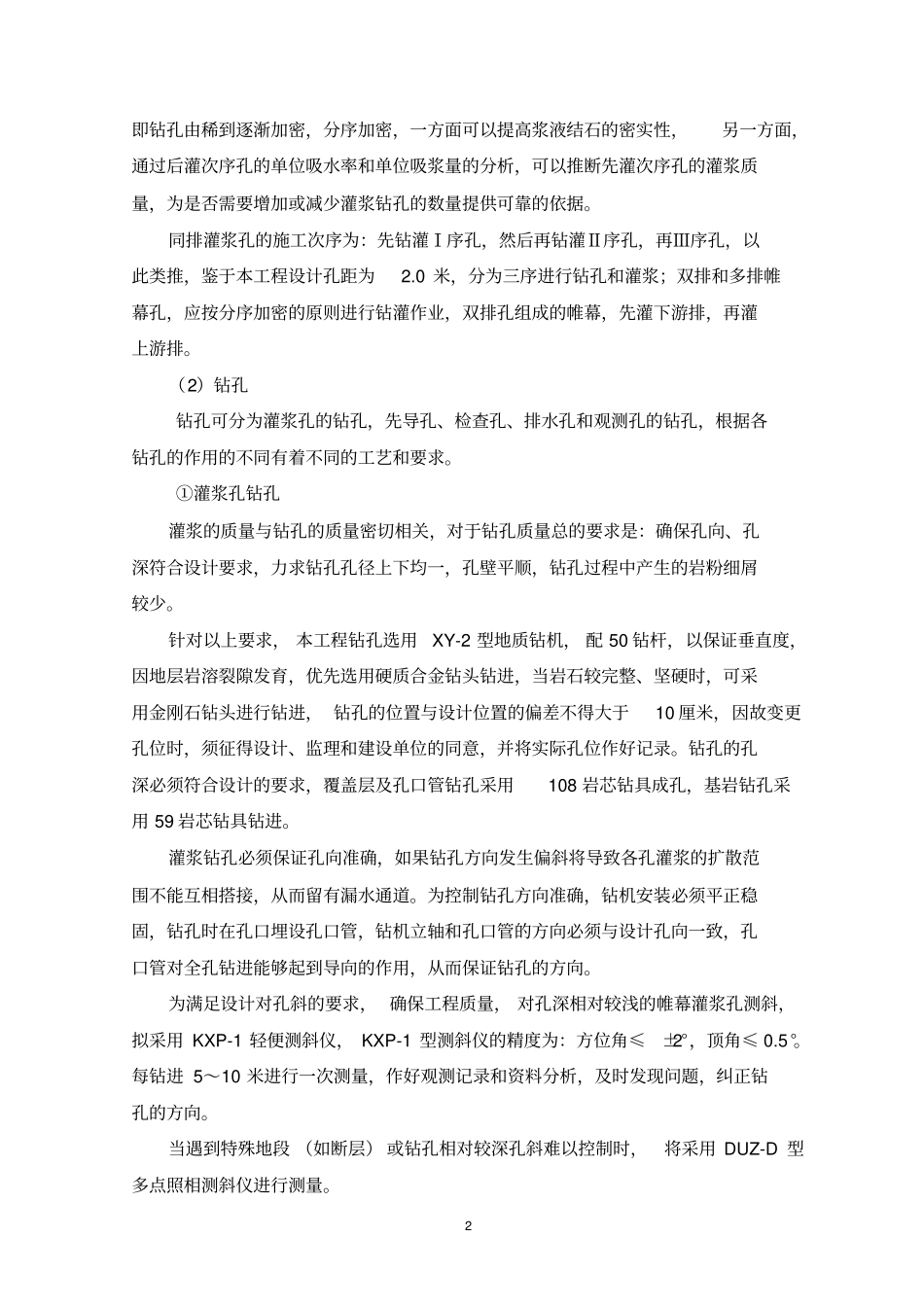

1 帷幕灌浆工程施工技术方案一、施工工艺流程图二、施工方法说明（1）灌浆孔布设及分序根据设计图纸所提供的灌浆轴线和孔位对灌浆孔的位置进行测放，作好明显标记并妥善保护，然后对灌浆孔进行分序，灌浆孔施工次序的原则是逐渐缩小孔距，镶铸孔口管待凝第二段钻孔、冲洗、压水下一段至终孔段钻孔、冲洗、压水、灌浆封孔是否达到终孔标准YES NO 钻机就位、锚固、定向开孔、钻进并入岩第一段钻孔、冲洗、压水是否达到结束标准YESNO 灌浆是否镶铸牢固YESNO重新镶铸是否达到结束标准YES NO 灌浆扫孔复灌扫孔复灌2 即钻孔由稀到逐渐加密，分序加密，一方面可以提高浆液结石的密实性，另一方面，通过后灌次序孔的单位吸水率和单位吸浆量的分析，可以推断先灌次序孔的灌浆质量，为是否需要增加或减少灌浆钻孔的数量提供可靠的依据。同排灌浆孔的施工次序为：先钻灌Ⅰ序孔，然后再钻灌Ⅱ序孔，再Ⅲ序孔，以此类推，鉴于本工程设计孔距为2.0 米，分为三序进行钻孔和灌浆；双排和多排帷幕孔，应按分序加密的原则进行钻灌作业，双排孔组成的帷幕，先灌下游排，再灌上游排。（2）钻孔钻孔可分为灌浆孔的钻孔，先导孔、检查孔、排水孔和观测孔的钻孔，根据各钻孔的作用的不同有着不同的工艺和要求。①灌浆孔钻孔灌浆的质量与钻孔的质量密切相关，对于钻孔质量总的要求是：确保孔向、孔深符合设计要求，力求钻孔孔径上下均一，孔壁平顺，钻孔过程中产生的岩粉细屑较少。针对以上要求， 本工程钻孔选用XY-2 型地质钻机， 配 50 钻杆，以保证垂直度，因地层岩溶裂隙发育，优先选用硬质合金钻头钻进，当岩石较完整、坚硬时，可采用金刚石钻头进行钻进， 钻孔的位置与设计位置的偏差不得大于10 厘米，因故变更孔位时，须征得设计、监理和建设单位的同意，并将实际孔位作好记录。钻孔的孔深必须符合设计的要求，覆盖层及孔口管钻孔采用108 岩芯钻具成孔，基岩钻孔采用 59 岩芯钻具钻进。灌浆钻孔必须保证孔向准确，如果钻孔方向发生偏斜将导致各孔灌浆的扩散范围不能互相搭接，从而留有漏水通道。为控制钻孔方向准确，钻机安装必须平正稳固，钻孔时在孔口埋设孔口管，钻机立轴和孔口管的方向必须与设计孔向一致，孔口管对全孔钻进能够起到导向的作用，从而保证钻孔的方向。为满足设计对孔斜的要求， 确保工程质量， 对孔深相对较浅的帷幕灌浆孔测斜，拟采用 KXP-1 轻便测斜仪， KXP-1 型测斜仪的精度为：方位角≤±2°，顶角≤ 0.5 °。每...
