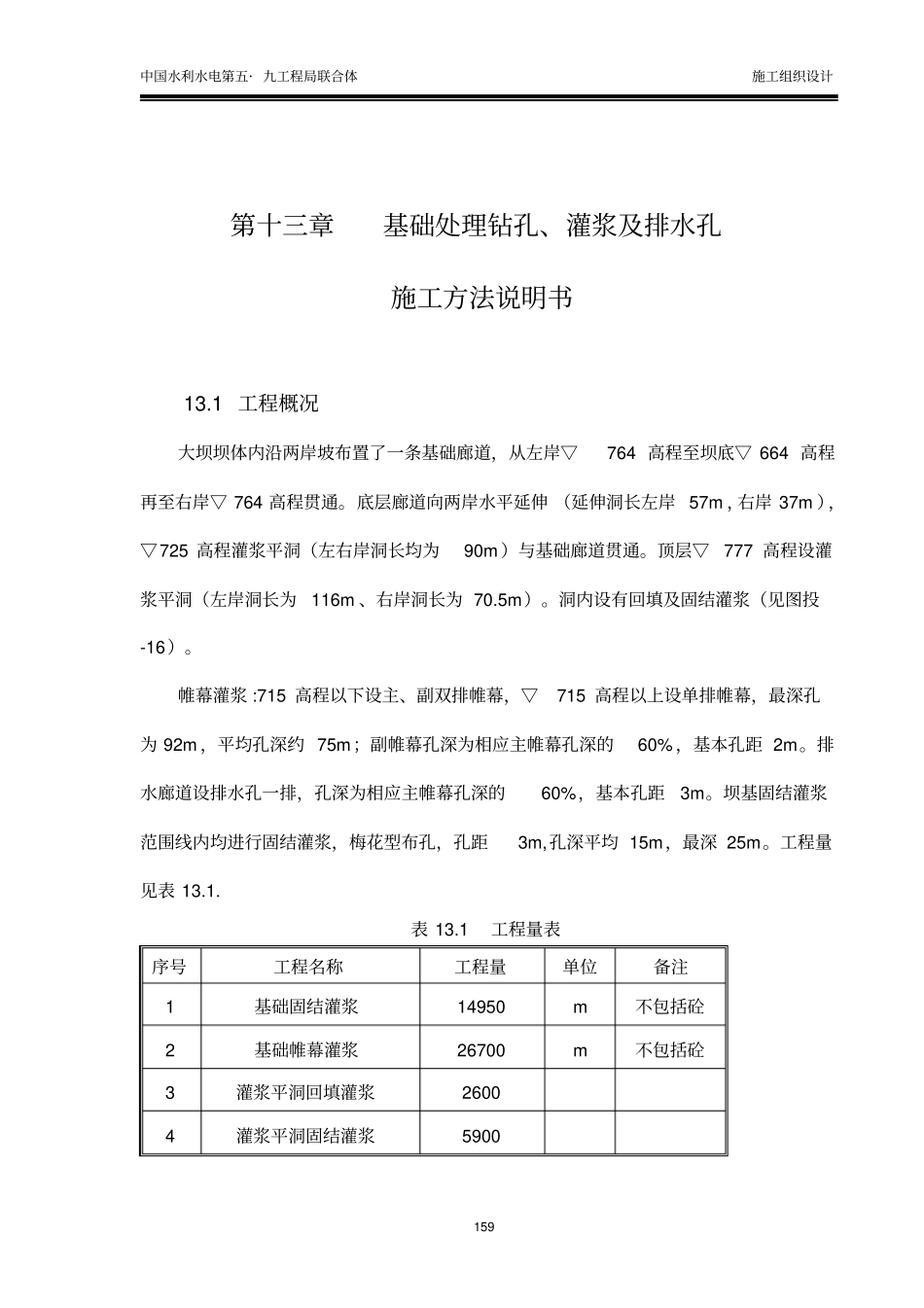

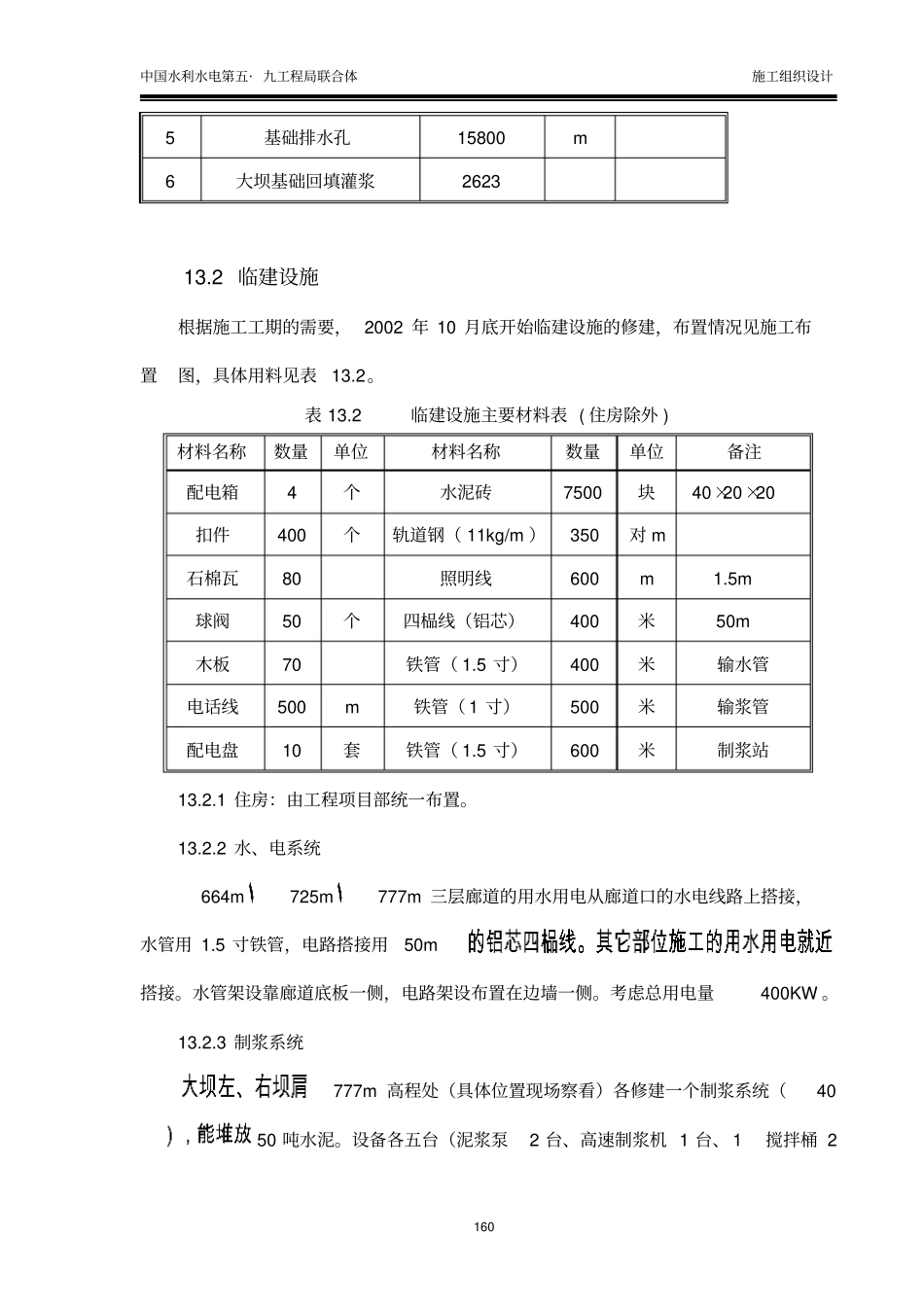

中国水利水电第五· 九工程局联合体施工组织设计159 第十三章基础处理钻孔、灌浆及排水孔施工方法说明书13.1 工程概况大坝坝体内沿两岸坡布置了一条基础廊道，从左岸▽764 高程至坝底▽ 664 高程再至右岸▽ 764 高程贯通。底层廊道向两岸水平延伸 （延伸洞长左岸 57m ，右岸 37m ），▽725 高程灌浆平洞（左右岸洞长均为90m ）与基础廊道贯通。顶层▽777 高程设灌浆平洞（左岸洞长为116m 、右岸洞长为 70.5m）。洞内设有回填及固结灌浆（见图投-16）。帷幕灌浆 :715 高程以下设主、副双排帷幕，▽715 高程以上设单排帷幕，最深孔为 92m ，平均孔深约 75m；副帷幕孔深为相应主帷幕孔深的60% ，基本孔距 2m。排水廊道设排水孔一排，孔深为相应主帷幕孔深的60%，基本孔距3m。坝基固结灌浆范围线内均进行固结灌浆，梅花型布孔，孔距3m,孔深平均 15m，最深 25m。工程量见表 13.1. 表 13.1 工程量表序号工程名称工程量单位备注1 基础固结灌浆14950 m 不包括砼2 基础帷幕灌浆26700 m 不包括砼3 灌浆平洞回填灌浆2600 4 灌浆平洞固结灌浆5900 中国水利水电第五· 九工程局联合体施工组织设计160 5 基础排水孔15800 m 6 大坝基础回填灌浆2623 13.2 临建设施根据施工工期的需要， 2002 年 10 月底开始临建设施的修建，布置情况见施工布置图，具体用料见表13.2。表 13.2 临建设施主要材料表 ( 住房除外 ) 材料名称数量单位材料名称数量单位备注配电箱4 个水泥砖7500 块40×20×20扣件400 个轨道钢（ 11kg/m ）350 对 m 石棉瓦80 照明线600 m 1.5m球阀50 个四榀线（铝芯）400 米50m木板70 铁管（ 1.5 寸）400 米输水管电话线500 m 铁管（ 1 寸）500 米输浆管配电盘10 套铁管（ 1.5 寸）600 米制浆站13.2.1 住房：由工程项目部统一布置。13.2.2 水、电系统664m725m777m 三层廊道的用水用电从廊道口的水电线路上搭接，水管用 1.5 寸铁管，电路搭接用50m搭接。水管架设靠廊道底板一侧，电路架设布置在边墙一侧。考虑总用电量400KW 。13.2.3 制浆系统777m 高程处（具体位置现场察看）各修建一个制浆系统（4050 吨水泥。设备各五台（泥浆泵2 台、高速制浆机 1 台、 1搅拌桶 2中国水利水电第五· 九工程局联合体施工组织设计161 台），材料用ф 1.5 铁管、木方、钢管、木板、花油布等。右坝肩修建一个能集中堆放100 吨的水泥库房。左右岸三层廊道内以及岸...
