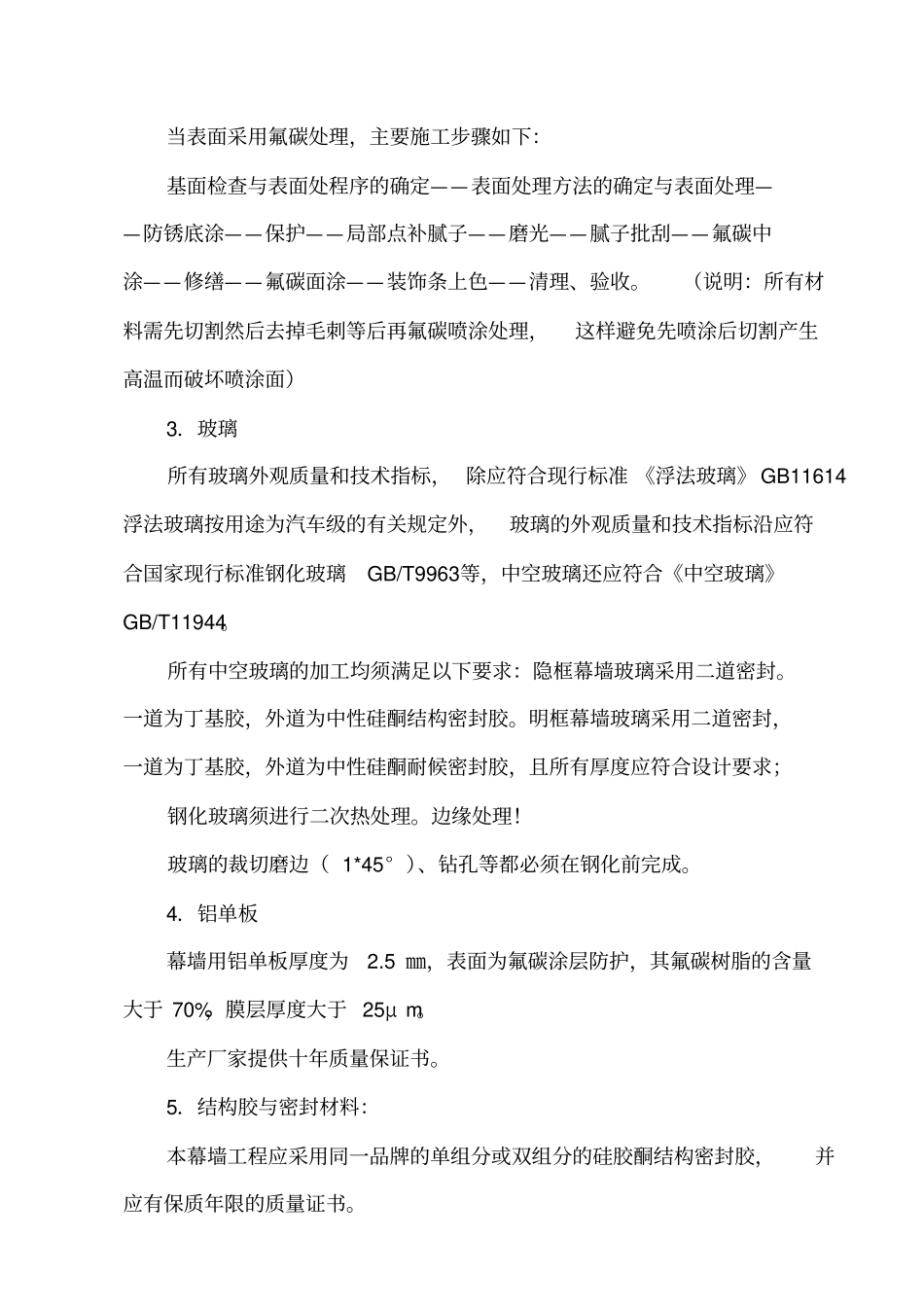

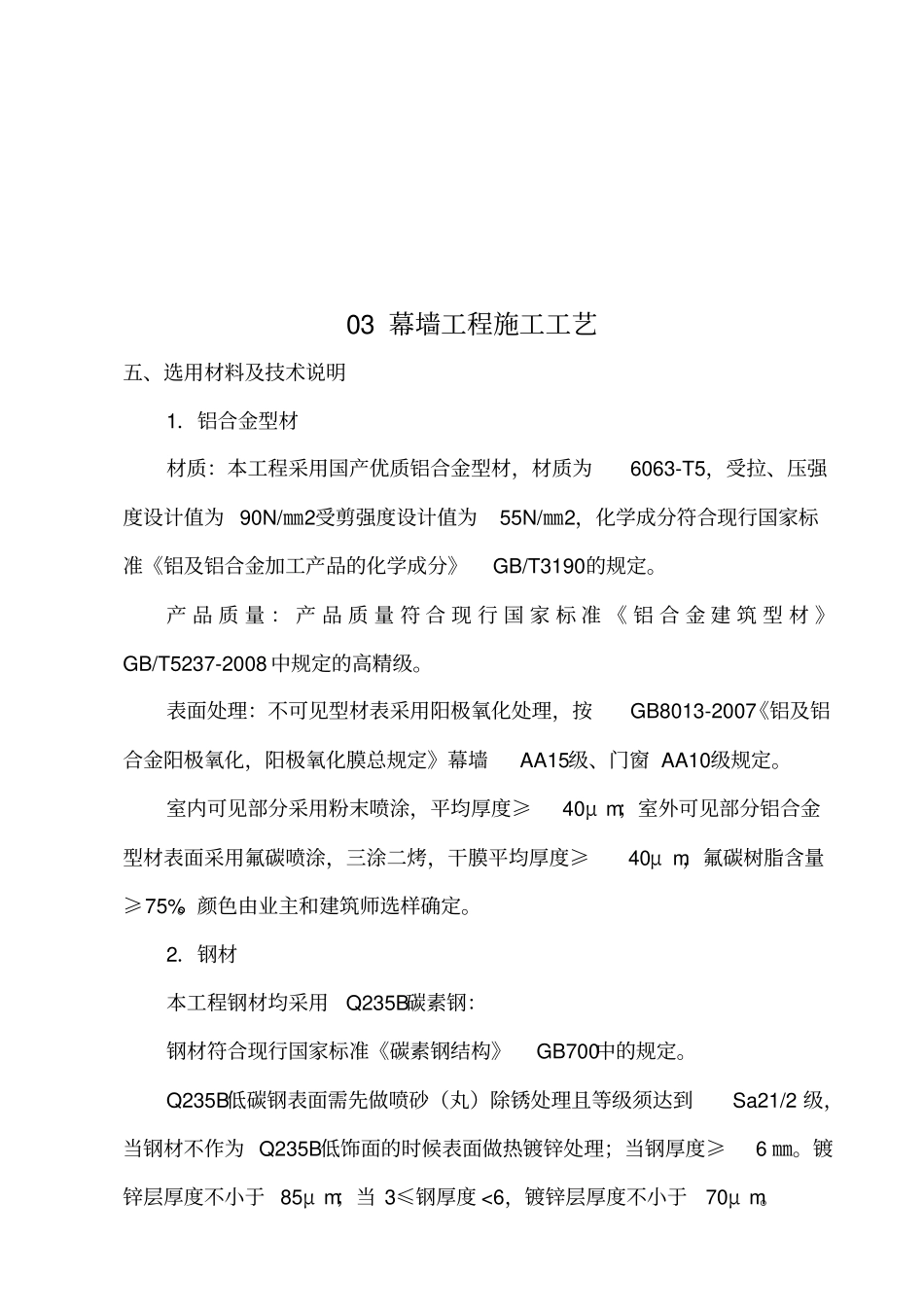

03 幕墙工程施工工艺五、选用材料及技术说明1．铝合金型材材质：本工程采用国产优质铝合金型材，材质为6063-T5，受拉、压强度设计值为 90N/㎜2受剪强度设计值为55N/㎜2，化学成分符合现行国家标准《铝及铝合金加工产品的化学成分》GB/T3190的规定。产 品 质 量 ： 产 品 质 量 符 合 现 行 国 家 标 准 《 铝 合 金 建 筑 型 材 》GB/T5237-2008 中规定的高精级。表面处理：不可见型材表采用阳极氧化处理，按GB8013-2007《铝及铝合金阳极氧化，阳极氧化膜总规定》幕墙AA15级、门窗 AA10级规定。室内可见部分采用粉末喷涂，平均厚度≥40μ m；室外可见部分铝合金型材表面采用氟碳喷涂，三涂二烤，干膜平均厚度≥40μ m，氟碳树脂含量≥75%。颜色由业主和建筑师选样确定。2．钢材本工程钢材均采用Q235B碳素钢：钢材符合现行国家标准《碳素钢结构》GB700中的规定。Q235B低碳钢表面需先做喷砂（丸）除锈处理且等级须达到Sa21/2 级，当钢材不作为 Q235B低饰面的时候表面做热镀锌处理；当钢厚度≥6 ㎜。镀锌层厚度不小于 85μ m；当 3≤钢厚度 <6，镀锌层厚度不小于70μ m。当表面采用氟碳处理，主要施工步骤如下：基面检查与表面处程序的确定——表面处理方法的确定与表面处理——防锈底涂——保护——局部点补腻子——磨光——腻子批刮——氟碳中涂——修缮——氟碳面涂——装饰条上色——清理、验收。（说明：所有材料需先切割然后去掉毛刺等后再氟碳喷涂处理，这样避免先喷涂后切割产生高温而破坏喷涂面）3．玻璃所有玻璃外观质量和技术指标， 除应符合现行标准 《浮法玻璃》 GB11614浮法玻璃按用途为汽车级的有关规定外，玻璃的外观质量和技术指标沿应符合国家现行标准钢化玻璃GB/T9963等，中空玻璃还应符合《中空玻璃》GB/T11944。所有中空玻璃的加工均须满足以下要求：隐框幕墙玻璃采用二道密封。一道为丁基胶，外道为中性硅酮结构密封胶。明框幕墙玻璃采用二道密封，一道为丁基胶，外道为中性硅酮耐候密封胶，且所有厚度应符合设计要求；钢化玻璃须进行二次热处理。边缘处理！玻璃的裁切磨边（ 1*45° ）、钻孔等都必须在钢化前完成。4．铝单板幕墙用铝单板厚度为2.5 ㎜，表面为氟碳涂层防护，其氟碳树脂的含量大于 70%，膜层厚度大于 25μ m。生产厂家提供十年质量保证书。5．结构胶与密封材料：本幕墙工程应采用同一品牌的单组分或双组分的硅胶酮结构密封胶，并应有保质年限的质量证书。本幕...
