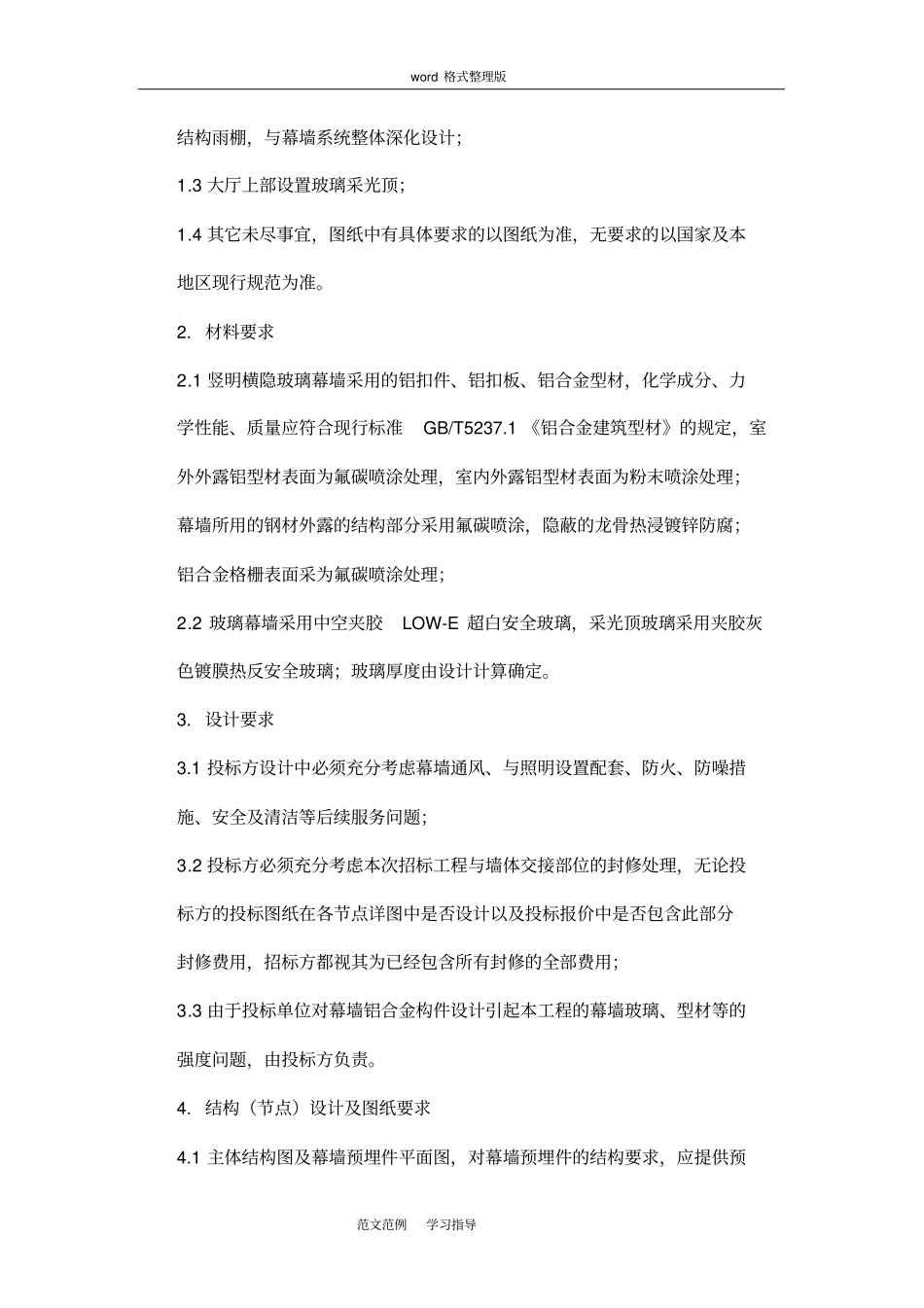

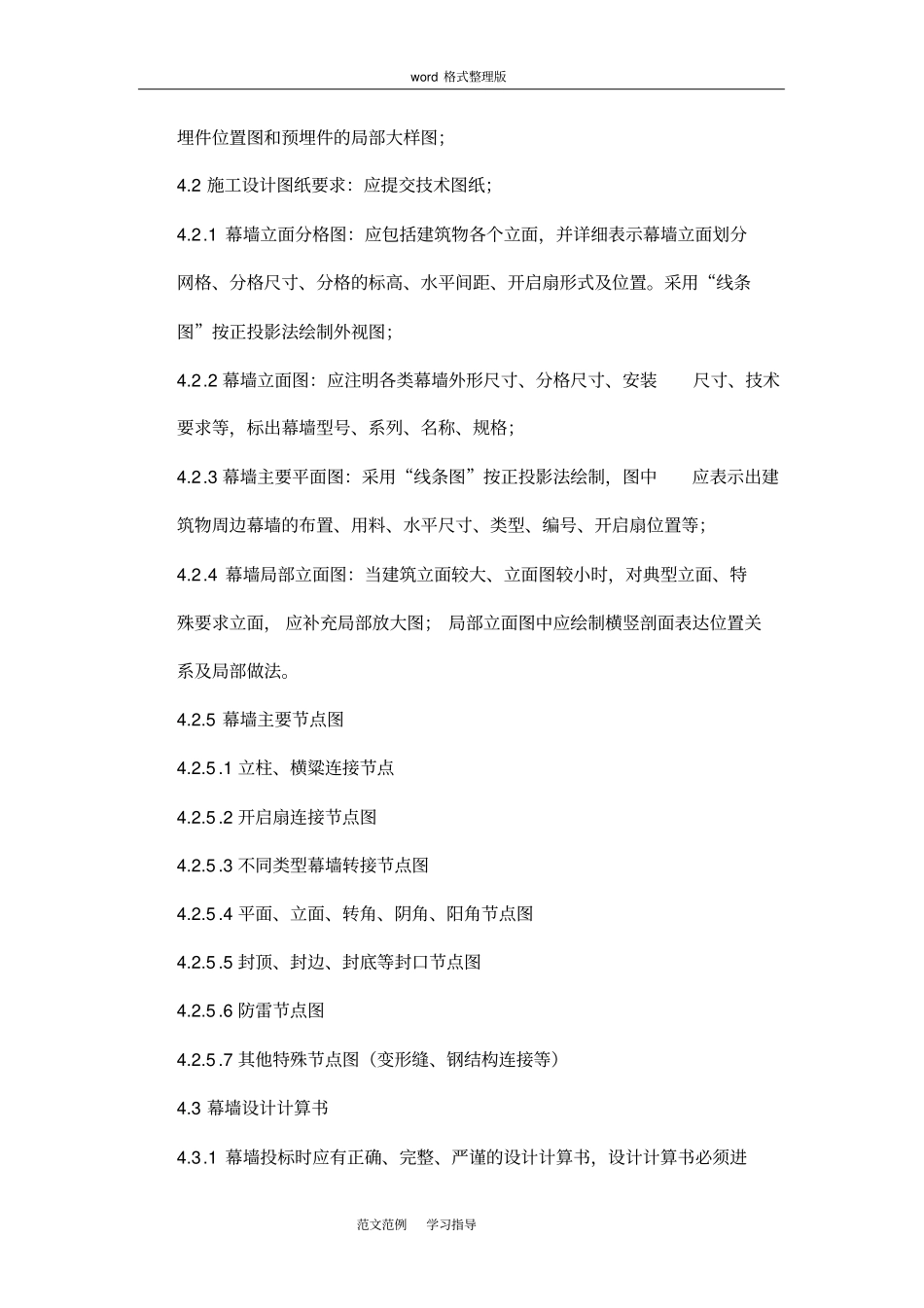

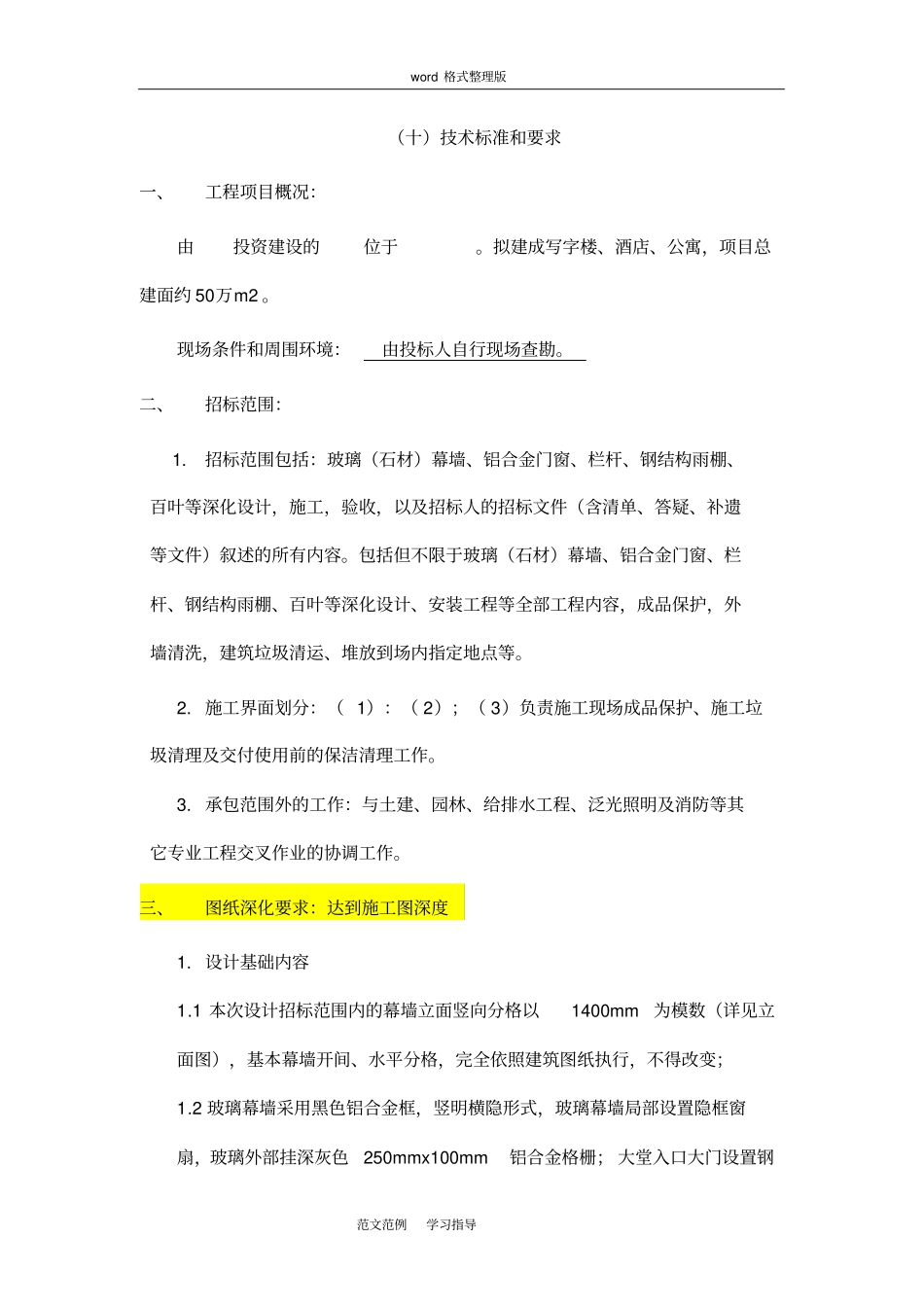

word 格式整理版范文范例学习指导（十）技术标准和要求一、工程项目概况：由投资建设的位于。拟建成写字楼、酒店、公寓，项目总建面约 50万m2 。现场条件和周围环境：由投标人自行现场查勘。二、招标范围：1.招标范围包括：玻璃（石材）幕墙、铝合金门窗、栏杆、钢结构雨棚、百叶等深化设计，施工，验收，以及招标人的招标文件（含清单、答疑、补遗等文件）叙述的所有内容。包括但不限于玻璃（石材）幕墙、铝合金门窗、栏杆、钢结构雨棚、百叶等深化设计、安装工程等全部工程内容，成品保护，外墙清洗，建筑垃圾清运、堆放到场内指定地点等。2. 施工界面划分：（ 1）：（ 2）；（ 3）负责施工现场成品保护、施工垃圾清理及交付使用前的保洁清理工作。3. 承包范围外的工作：与土建、园林、给排水工程、泛光照明及消防等其它专业工程交叉作业的协调工作。三、图纸深化要求：达到施工图深度1. 设计基础内容1.1 本次设计招标范围内的幕墙立面竖向分格以1400mm为模数（详见立面图），基本幕墙开间、水平分格，完全依照建筑图纸执行，不得改变；1.2 玻璃幕墙采用黑色铝合金框，竖明横隐形式，玻璃幕墙局部设置隐框窗扇，玻璃外部挂深灰色250mmx100mm铝合金格栅； 大堂入口大门设置钢word 格式整理版范文范例学习指导结构雨棚，与幕墙系统整体深化设计；1.3 大厅上部设置玻璃采光顶；1.4 其它未尽事宜，图纸中有具体要求的以图纸为准，无要求的以国家及本地区现行规范为准。2. 材料要求2.1 竖明横隐玻璃幕墙采用的铝扣件、铝扣板、铝合金型材，化学成分、力学性能、质量应符合现行标准GB/T5237.1 《铝合金建筑型材》的规定，室外外露铝型材表面为氟碳喷涂处理，室内外露铝型材表面为粉末喷涂处理；幕墙所用的钢材外露的结构部分采用氟碳喷涂，隐蔽的龙骨热浸镀锌防腐；铝合金格栅表面采为氟碳喷涂处理；2.2 玻璃幕墙采用中空夹胶LOW-E 超白安全玻璃，采光顶玻璃采用夹胶灰色镀膜热反安全玻璃；玻璃厚度由设计计算确定。3. 设计要求3.1 投标方设计中必须充分考虑幕墙通风、与照明设置配套、防火、防噪措施、安全及清洁等后续服务问题；3.2 投标方必须充分考虑本次招标工程与墙体交接部位的封修处理，无论投标方的投标图纸在各节点详图中是否设计以及投标报价中是否包含此部分封修费用，招标方都视其为已经包含所有封修的全部费用；3.3 由于投标单位对幕墙铝合金构件设计引起本工程的幕墙玻璃、型材等的强度问题，由投标方负责。4....
