平弯钢化炉使用说明书VIP专享VIP免费

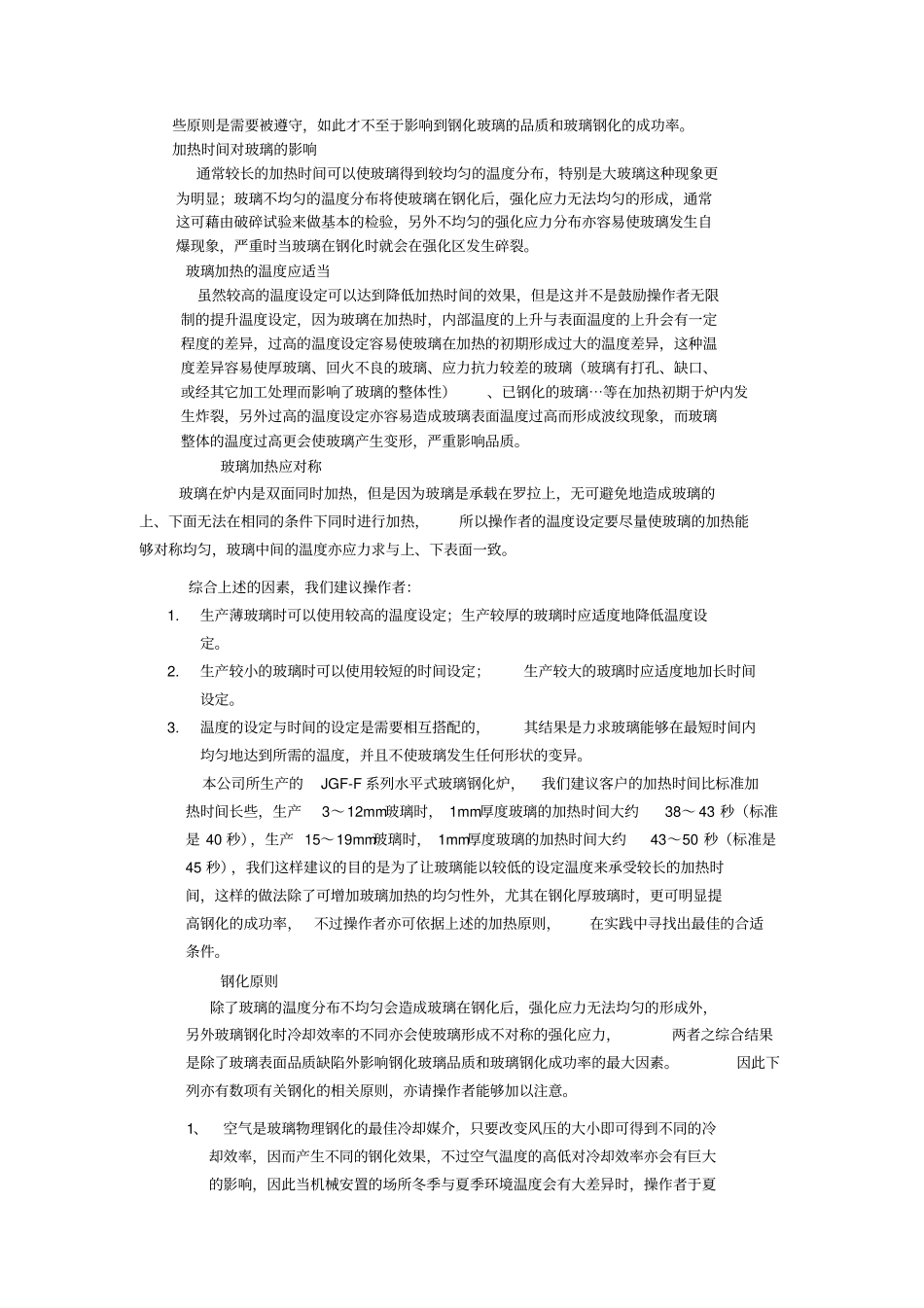

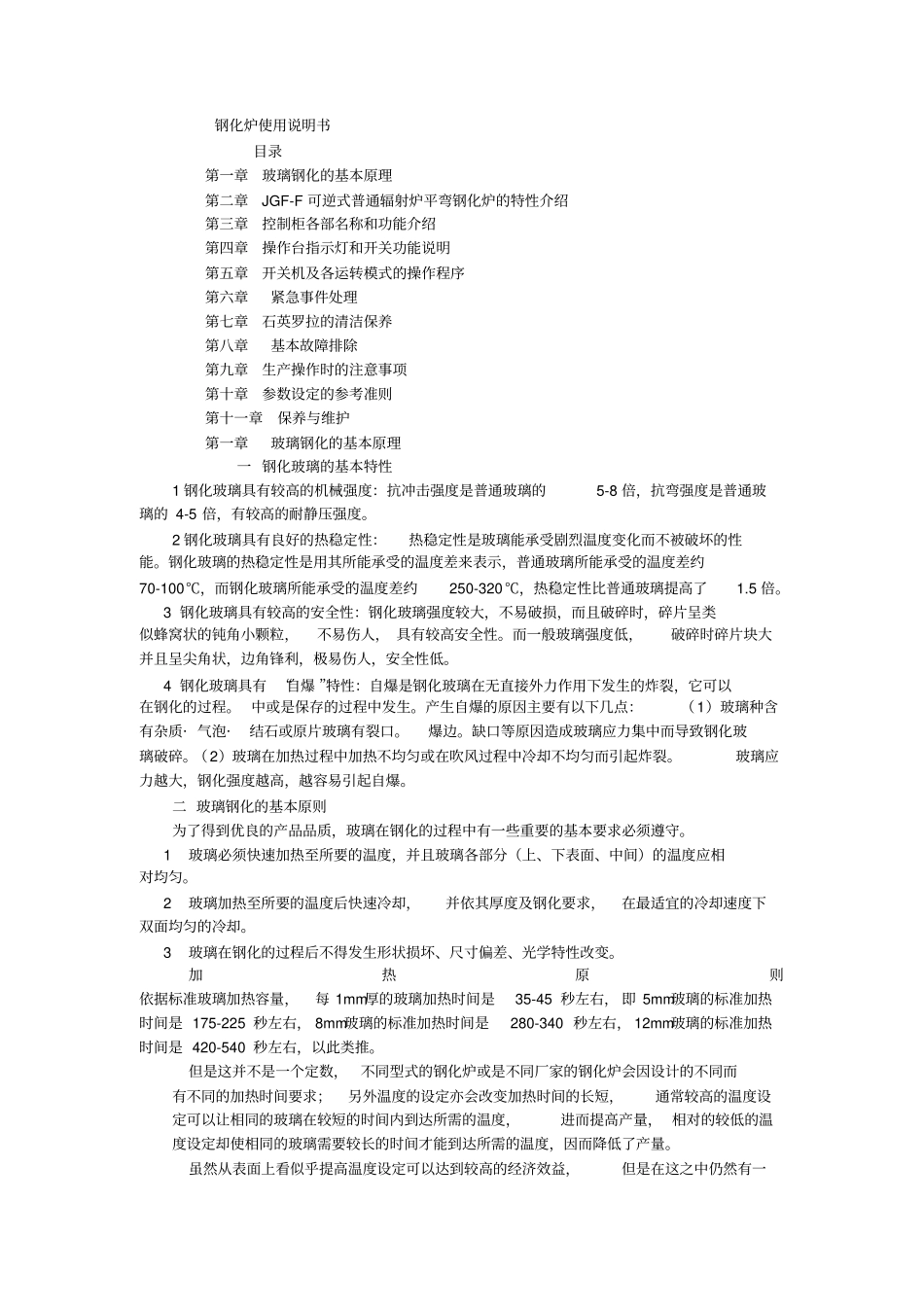

钢化炉使用说明书目录第一章玻璃钢化的基本原理第二章JGF-F 可逆式普通辐射炉平弯钢化炉的特性介绍第三章控制柜各部名称和功能介绍第四章操作台指示灯和开关功能说明第五章开关机及各运转模式的操作程序第六章紧急事件处理第七章石英罗拉的清洁保养第八章基本故障排除第九章生产操作时的注意事项第十章参数设定的参考准则第十一章保养与维护第一章玻璃钢化的基本原理一 钢化玻璃的基本特性1 钢化玻璃具有较高的机械强度：抗冲击强度是普通玻璃的5-8 倍，抗弯强度是普通玻璃的 4-5 倍，有较高的耐静压强度。2 钢化玻璃具有良好的热稳定性：热稳定性是玻璃能承受剧烈温度变化而不被破坏的性能。钢化玻璃的热稳定性是用其所能承受的温度差来表示，普通玻璃所能承受的温度差约70-100℃，而钢化玻璃所能承受的温度差约250-320℃，热稳定性比普通玻璃提高了1.5 倍。3 钢化玻璃具有较高的安全性：钢化玻璃强度较大，不易破损，而且破碎时，碎片呈类似蜂窝状的钝角小颗粒，不易伤人， 具有较高安全性。而一般玻璃强度低，破碎时碎片块大并且呈尖角状，边角锋利，极易伤人，安全性低。4 钢化玻璃具有 “自爆 ”特性：自爆是钢化玻璃在无直接外力作用下发生的炸裂，它可以在钢化的过程。 中或是保存的过程中发生。产生自爆的原因主要有以下几点：（1）玻璃种含有杂质· 气泡·结石或原片玻璃有裂口。爆边。缺口等原因造成玻璃应力集中而导致钢化玻璃破碎。（2）玻璃在加热过程中加热不均匀或在吹风过程中冷却不均匀而引起炸裂。玻璃应力越大，钢化强度越高，越容易引起自爆。二 玻璃钢化的基本原则为了得到优良的产品品质，玻璃在钢化的过程中有一些重要的基本要求必须遵守。1 玻璃必须快速加热至所要的温度，并且玻璃各部分（上、下表面、中间）的温度应相对均匀。2 玻璃加热至所要的温度后快速冷却，并依其厚度及钢化要求，在最适宜的冷却速度下双面均匀的冷却。3 玻璃在钢化的过程后不得发生形状损坏、尺寸偏差、光学特性改变。加热原则依据标准玻璃加热容量，每 1mm厚的玻璃加热时间是35-45 秒左右， 即 5mm玻璃的标准加热时间是 175-225 秒左右， 8mm玻璃的标准加热时间是280-340 秒左右， 12mm玻璃的标准加热时间是 420-540 秒左右，以此类推。但是这并不是一个定数，不同型式的钢化炉或是不同厂家的钢化炉会因设计的不同而有不同的加热时间要求；另外温度的设定亦会改变加热时间的长短，通常较高的温度设定可以让相同的...
