年产41000吨P2O5湿法磷酸工艺的设计VIP专享VIP免费

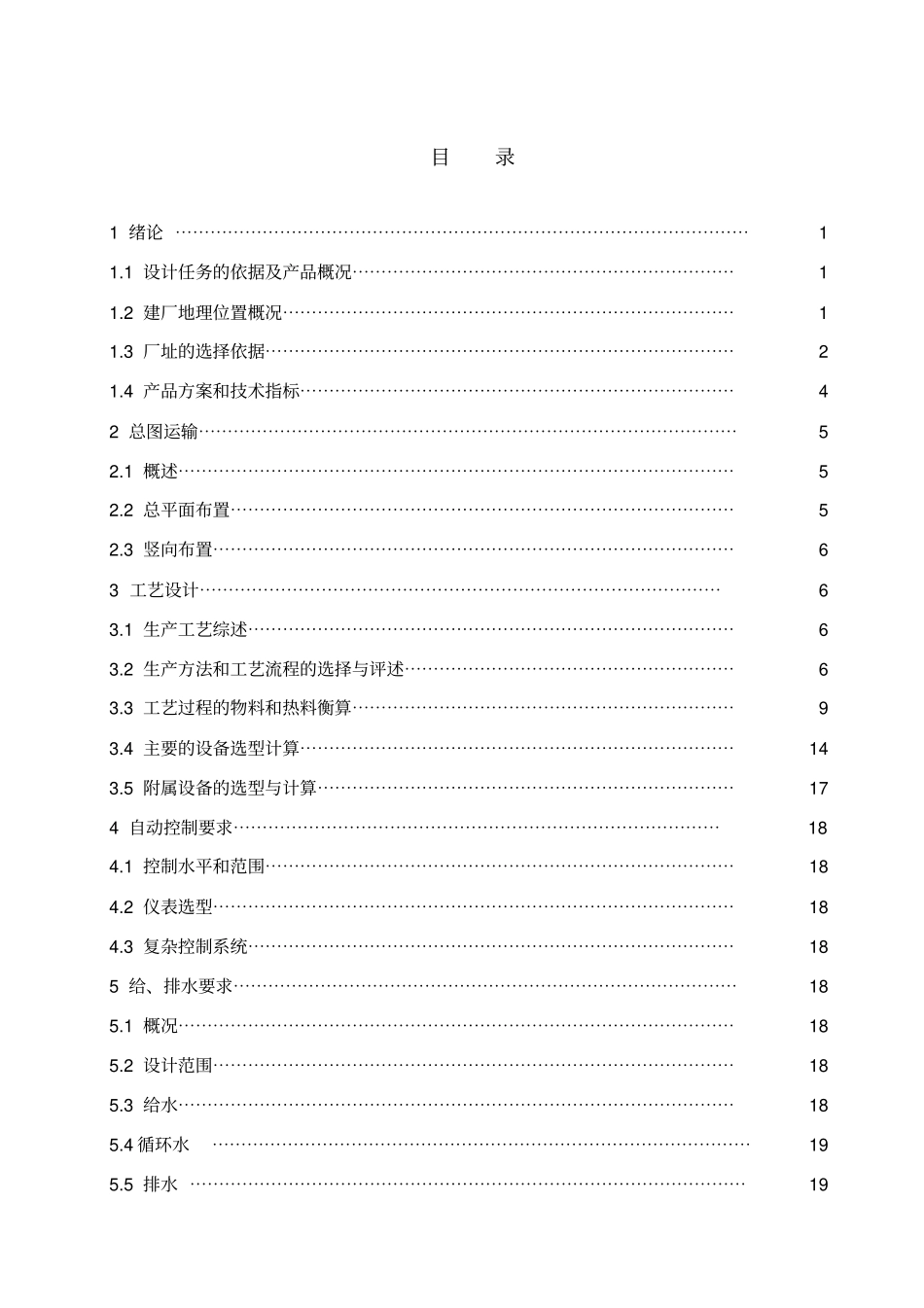

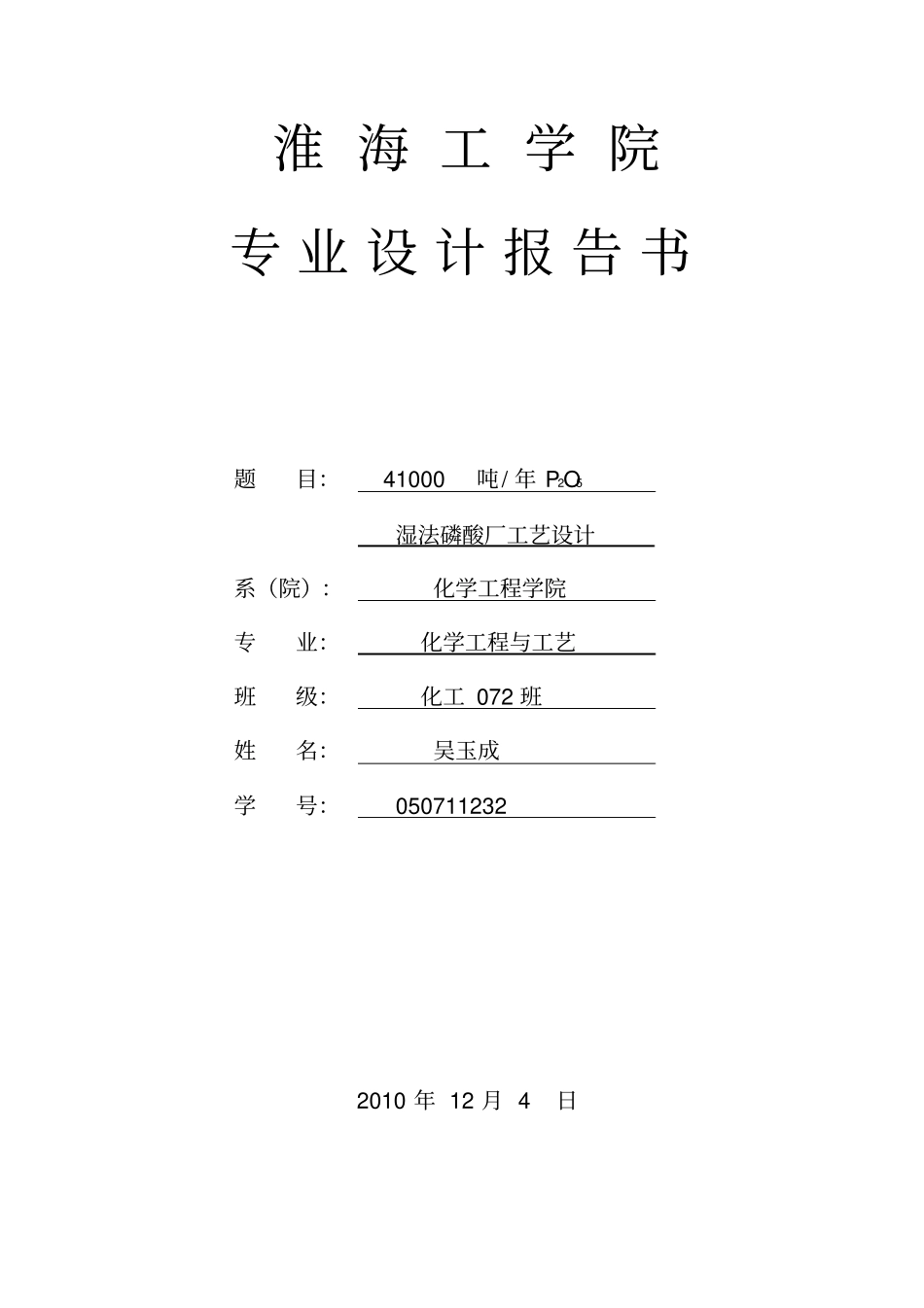

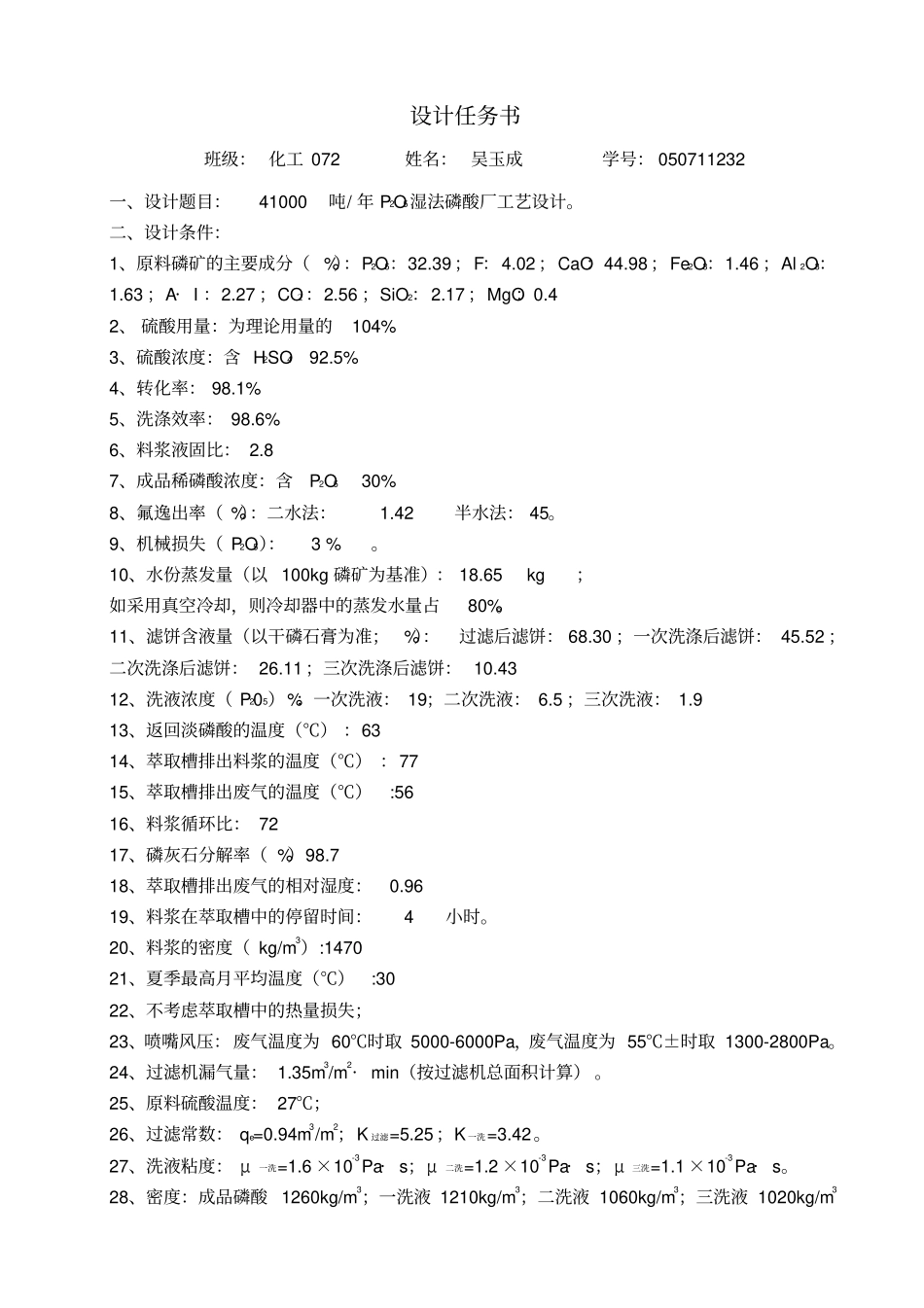

淮 海 工 学 院专 业 设 计 报 告 书题目： 41000吨/ 年 P2O5湿法磷酸厂工艺设计系（院）：化学工程学院专业：化学工程与工艺班级：化工 072 班姓名：吴玉成学号： 050711232 2010 年 12 月 4 日设计任务书班级： 化工 072 姓名： 吴玉成学号： 050711232 一、设计题目： 41000吨/ 年 P2O5湿法磷酸厂工艺设计。二、设计条件：1、原料磷矿的主要成分（ %）：P2O5：32.39 ；F：4.02 ；CaO：44.98 ；Fe2O3：1.46 ；Al 2O3：1.63 ；A· I ：2.27 ；CO２：2.56 ；SiO2：2.17 ；MgO：0.4 2、 硫酸用量：为理论用量的104% 3、硫酸浓度：含 H2SO4 92.5%4、转化率： 98.1% 5、洗涤效率： 98.6% 6、料浆液固比： 2.8 7、成品稀磷酸浓度：含P2O5 30%8、氟逸出率（ %）：二水法：1.42 半水法： 45。9、机械损失（ P2O5）： 3 % 。10、水份蒸发量（以 100kg 磷矿为基准）： 18.65 kg；如采用真空冷却，则冷却器中的蒸发水量占80%。11、滤饼含液量（以干磷石膏为准；%）：过滤后滤饼： 68.30 ；一次洗涤后滤饼： 45.52 ；二次洗涤后滤饼： 26.11 ；三次洗涤后滤饼： 10.43 12、洗液浓度（ P205）%：一次洗液： 19；二次洗液： 6.5 ；三次洗液： 1.9 13、返回淡磷酸的温度（℃） ：63 14、萃取槽排出料浆的温度（℃） ：77 15、萃取槽排出废气的温度（℃）:56 16、料浆循环比： 72 17、磷灰石分解率（ %）98.7 18、萃取槽排出废气的相对湿度：0.96 19、料浆在萃取槽中的停留时间： 4 小时。20、料浆的密度（ kg/m3）:1470 21、夏季最高月平均温度（℃）:30 22、不考虑萃取槽中的热量损失；23、喷嘴风压：废气温度为 60℃时取 5000-6000Pa，废气温度为 55℃±时取 1300-2800Pa。24、过滤机漏气量： 1.35m3/m2· min（按过滤机总面积计算） 。25、原料硫酸温度： 27℃；26、过滤常数： qe=0.94m3/m2；K 过滤=5.25；K 一洗=3.42。27、洗液粘度： μ一洗=1.6 ×10-3Pa· s；μ二洗=1.2 ×10-3Pa· s；μ三洗=1.1 ×10-3Pa· s。28、密度：成品磷酸 1260kg/m3；一洗液 1210kg/m3；二洗液 1060kg/m3；三洗液 1020kg/m3目录1 绪论 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.1 设计任务的依据及产品概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 1.2 建厂地理位置概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...
