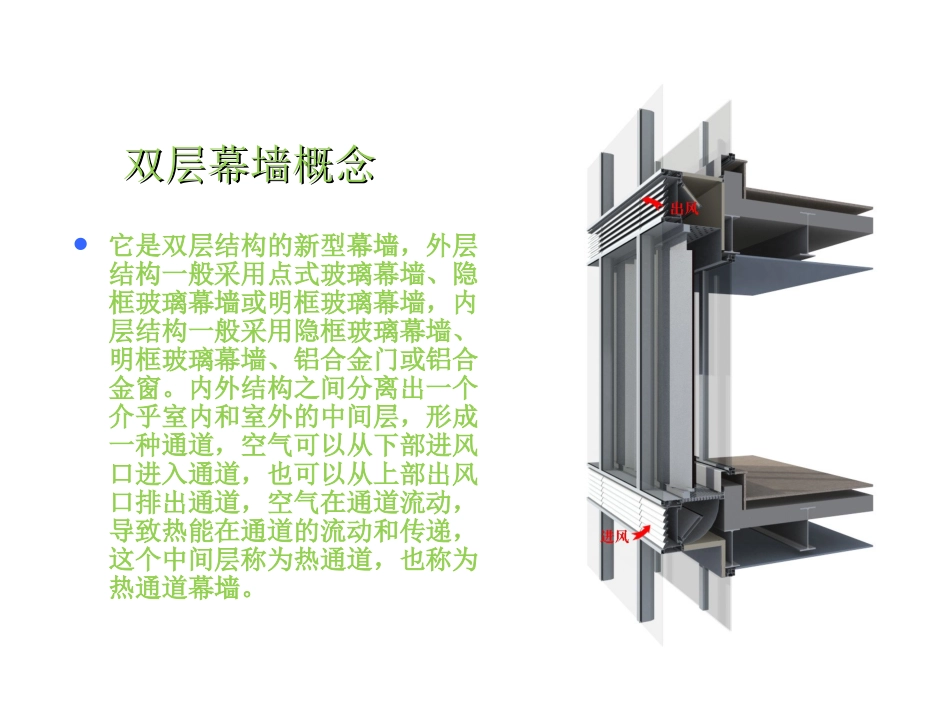

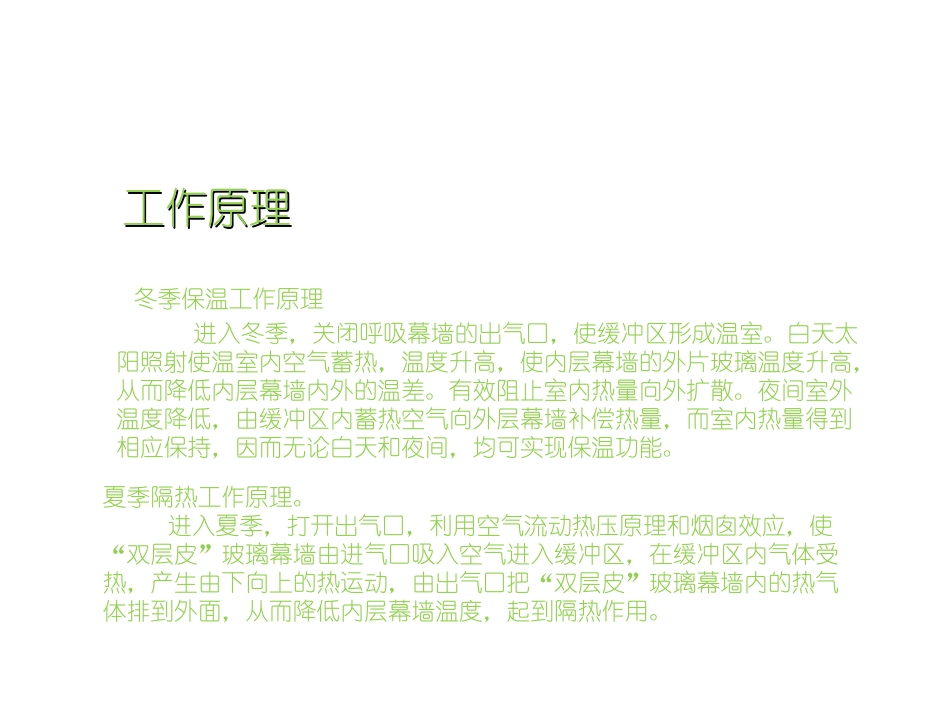

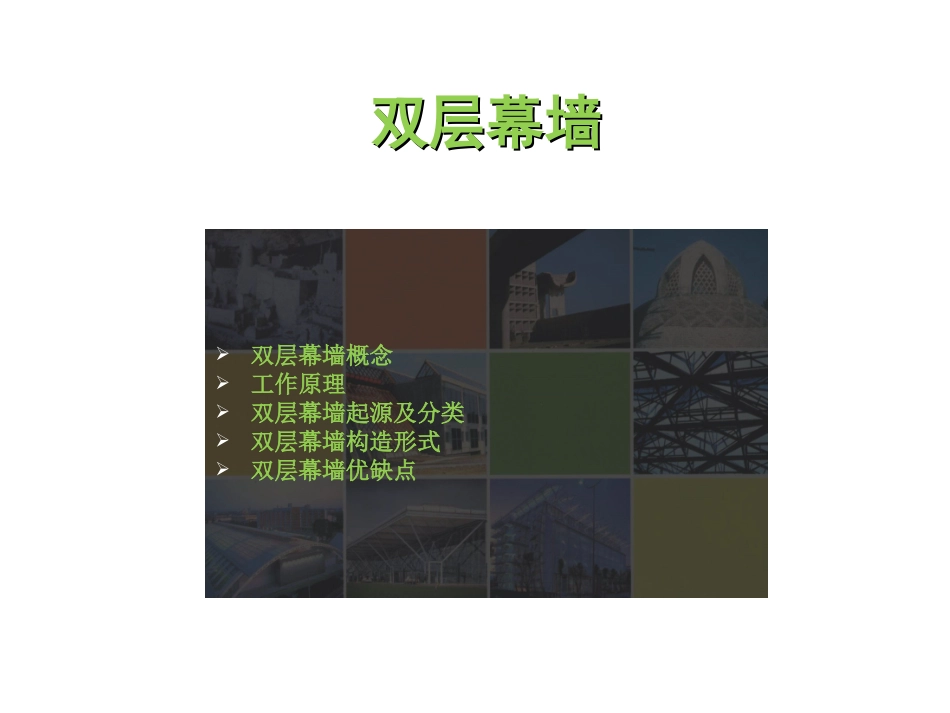

双层幕墙双层幕墙双层幕墙概念工作原理双层幕墙起源及分类双层幕墙构造形式双层幕墙优缺点双层幕墙概念双层幕墙概念它是双层结构的新型幕墙，外层结构一般采用点式玻璃幕墙、隐框玻璃幕墙或明框玻璃幕墙，内层结构一般采用隐框玻璃幕墙、明框玻璃幕墙、铝合金门或铝合金窗。内外结构之间分离出一个介乎室内和室外的中间层，形成一种通道，空气可以从下部进风口进入通道，也可以从上部出风口排出通道，空气在通道流动，导致热能在通道的流动和传递，这个中间层称为热通道，也称为热通道幕墙。工作原理工作原理冬季保温工作原理进入冬季，关闭呼吸幕墙的出气口，使缓冲区形成温室。白天太阳照射使温室内空气蓄热，温度升高，使内层幕墙的外片玻璃温度升高，从而降低内层幕墙内外的温差。有效阻止室内热量向外扩散。夜间室外温度降低，由缓冲区内蓄热空气向外层幕墙补偿热量，而室内热量得到相应保持，因而无论白天和夜间，均可实现保温功能。夏季隔热工作原理。进入夏季，打开出气口，利用空气流动热压原理和烟囱效应，使“双层皮”玻璃幕墙由进气口吸入空气进入缓冲区，在缓冲区内气体受热，产生由下向上的热运动，由出气口把“双层皮”玻璃幕墙内的热气体排到外面，从而降低内层幕墙温度，起到隔热作用。双层幕墙起源与发展19世纪中欧，双层窗20世纪50年代盒形窗20世纪70年代，节能环保，新型建筑材料20世纪90年代双层幕墙智能幕墙北德清算银行基本情况地点：德国汉诺威设计师：班尼士及其合伙人面积：75000㎡可持续设计方法：自然采光、自然通风、双层立面、利用地热能、地板辐射采暖、遮阳系统、屋顶绿化自然通风与双层立面自然采光双层立面：隔音、通风裙房与商业用房通风通风孔北德清算银行双层幕墙构造形式双层幕墙构造形式气流循环体系分类封闭式内循环体系。外层封闭，间距100~200mm开敞式外循环体系。舒适，节能，自然通风。气流组合形式分类外挂式空气环流式走廊式箱---箱式井---箱式双制式模块外挂式双层皮幕墙•若周边不封闭，则仅有隔噪音功能，对热环境改造作用不明显。•若周边封闭，且上下做进、出风调节板则可形成温度缓冲层。•外皮可作为可调节百页。DEUTSCHERRINGINHAMBURG箱－箱式箱－箱式•在水平方向以两块玻璃为单元，两侧分别做竖向分隔，形成箱式单元•进、排气以“箱”为单位，按对角线模式进行•目前最常用的双层皮玻璃幕墙模式COMMERCIALBANKINFRANKFURT井－箱式•在竖向有规律地设置通风“井”，利用温差效应加速空气流动•可有效避免气流短路•可有效进行热回收双层玻璃幕墙的其他优点双层玻璃幕墙的其他优点采光合理进入室内的光线角度和强弱，直接影响到您的舒适感。“双层皮”玻璃幕墙可以根据你的需要，只要您轻轻一按开关，遮阳百页便可按照您的意愿或收起或任意位置放下或叶片倾斜，让光线均匀进入您的室内，尽情享受光线的变化。大大改善室内光环境。隔声降噪“双层皮”玻璃幕墙特制的内外双层构造、缓冲区和内层全密封方式，使其隔声性能比传统幕墙高一倍以上（内层玻璃幕墙开窗时45Db,关窗时67Db）。为营造舒适、宁静的生活环境必不可少。防尘防尘措施措施“双层皮”玻璃幕墙防尘通风由进风装置、内层开启窗和出风装置构成，在进、出风装置中的设置有阻挡较大颗粒灰尘的纱网和金属格栅。可以将砂尘挡在外面，让新鲜的空气进入室内。并通过空气热压作用，把室内的污浊的空气排出室外。并且在进风口使用固定开启角度的通风百叶和电动开启窗两道通风控制系统以抵抗沙尘暴旋转侧收滚动式布遮阳轮轴式布卷帘遮旋转侧收滚动式布遮阳轮轴式布卷帘遮阳阳遮阳系统
