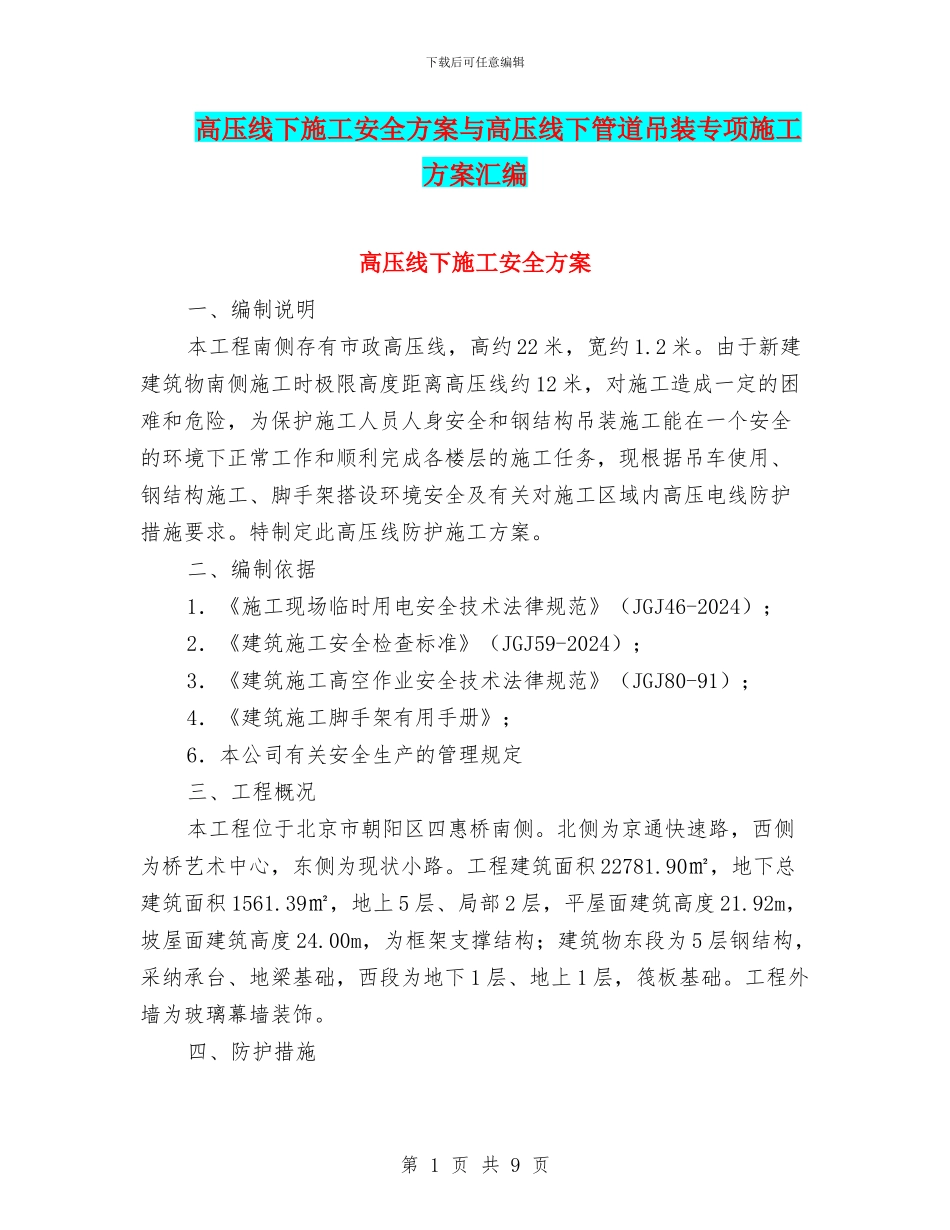

下载后可任意编辑高压线下施工安全方案与高压线下管道吊装专项施工方案汇编高压线下施工安全方案一、编制说明本工程南侧存有市政高压线，高约 22 米，宽约 1.2 米。由于新建建筑物南侧施工时极限高度距离高压线约 12 米，对施工造成一定的困难和危险，为保护施工人员人身安全和钢结构吊装施工能在一个安全的环境下正常工作和顺利完成各楼层的施工任务，现根据吊车使用、钢结构施工、脚手架搭设环境安全及有关对施工区域内高压电线防护措施要求。特制定此高压线防护施工方案。二、编制依据1．《施工现场临时用电安全技术法律规范》（JGJ46-2024）；2．《建筑施工安全检查标准》（JGJ59-2024）；3．《建筑施工高空作业安全技术法律规范》（JGJ80-91）；4．《建筑施工脚手架有用手册》；6．本公司有关安全生产的管理规定三、工程概况本工程位于北京市朝阳区四惠桥南侧。北侧为京通快速路，西侧为桥艺术中心，东侧为现状小路。工程建筑面积 22781.90㎡，地下总建筑面积 1561.39㎡，地上 5 层、局部 2 层，平屋面建筑高度 21.92m，坡屋面建筑高度 24.00m，为框架支撑结构；建筑物东段为 5 层钢结构，采纳承台、地梁基础，西段为地下 1 层、地上 1 层，筏板基础。工程外墙为玻璃幕墙装饰。四、防护措施第 1 页 共 9 页下载后可任意编辑根据《电力设施保护条例实施细则》规定 220 千伏高压线安全距离为 15.0 米。北京 GBD 公共外交文化沟通中心综合楼局部处于 220KV的高压线下，施工准备期间由测绘局对高压线距原地面距离进行测定，高压线距地直线高度约为 22m，通过对各施工队、施工机具根据自身施工极限高度进行测算，当脚手架搭设、吊车南侧吊装钢结构时距离220KV 高压线距离约为 12 米，应实行安全防护措施。五、安全保证措施1、在施工现场必须有安全警示标志，并在高压线下施工处标示出安全施工净空高度；重视个人自我防护，进入施工场地按规定佩戴安全帽，进入高压线下施工现场的，必须戴好安全帽、穿戴绝缘手套、穿防护鞋、绝缘衣服才能进行施工；严禁穿拖鞋进入施工现场。在高压线下立警戒杆，标杆顶以下为安全作业空间。高压线下进行作业时，必须有专人进行指挥，施工高度不得高于安全作业空间，防止施工机械碰触高压线。2、在 220kVA 高压线下施工，高压线距离地面高度为 22m,高压线下施工最小安全距离为 15m，为了保证高压线下安全施工，所有的吊车、钢结构主体、脚手架必须接地，接地点不少于 2 处...
