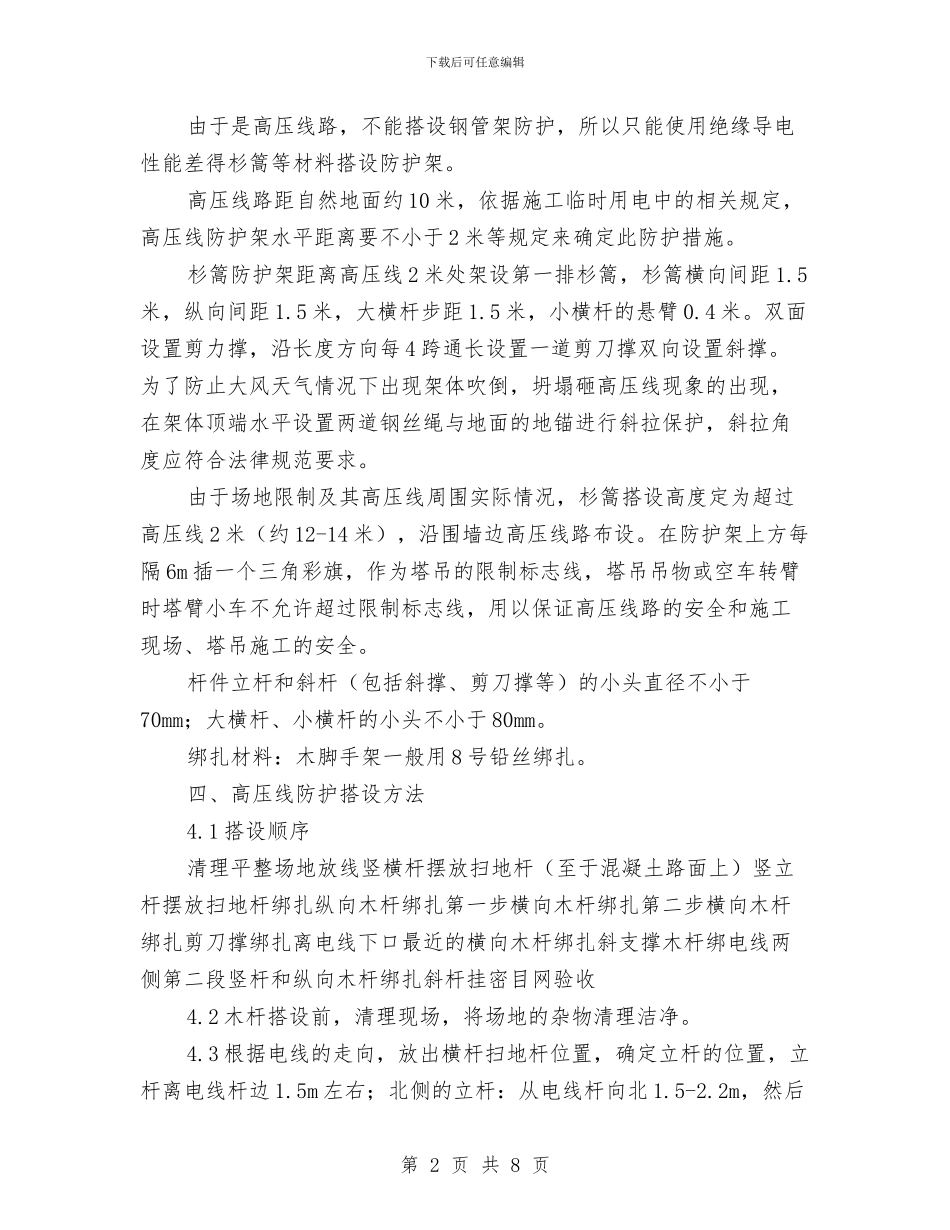

下载后可任意编辑高压线防护方案与高压输电线路安全防护方案汇编高压线防护方案一、高压线介绍本工程位于西城区西绒线胡同，东至南新下胡同 5 号院东界、西至南新平胡同 5 号院西界，南临南新平胡同，北至新昌胡同。总用地面积 7108.7㎡；总建筑面积 33988㎡。施工现场南侧为 10KV 高压线，北侧为电车公司直流电电缆，均为架空的外露电缆。依据《施工现场临时用电安全技术法律规范》中建筑物工程（含脚手架具）的外侧边缘与外界架空线路的边线之间的最小平安全距离为 2 米，最小垂直距离为 6 米；由于在施工的塔吊工作半径范围内；安装塔吊时必须将塔吊高出高压线 6 米以上，对塔吊行走小车安装限位装置，进行限位控制，使塔臂和吊装物品与高压线外皮的水平距离不小于 2 米，垂直距离不小于 6 米；为此，必须对高压线路进行安全防护。二、编制依据1.1 建筑施工高处作业安全技术法律规范 JGJ80-911.2 建筑施工扣件式钢管脚手架安全技术法律规范 JGJ-20241.3 建筑施工安全检查标准 JGJ59-991.4 建筑工程施工现场安全防护场容卫生、环境保护及保卫消防标准 DBJ01-83-20241.5 建筑施工手册（第四版）2024 年 9 月1.6 简明施工计算手册（参照）1999 年 7 月1.7 有用建筑施工安全手册（参照）1999 年 7 月1.8 建筑施工脚手架有用手册（参照）1994 年 5 月1.9 北京市建设工程施工现场安全防护标准京建施[2024]1 号三、高压线防护措施第 1 页 共 8 页下载后可任意编辑由于是高压线路，不能搭设钢管架防护，所以只能使用绝缘导电性能差得杉篙等材料搭设防护架。高压线路距自然地面约 10 米，依据施工临时用电中的相关规定，高压线防护架水平距离要不小于 2 米等规定来确定此防护措施。杉篙防护架距离高压线 2 米处架设第一排杉篙，杉篙横向间距 1.5米，纵向间距 1.5 米，大横杆步距 1.5 米，小横杆的悬臂 0.4 米。双面设置剪力撑，沿长度方向每 4 跨通长设置一道剪刀撑双向设置斜撑。为了防止大风天气情况下出现架体吹倒，坍塌砸高压线现象的出现，在架体顶端水平设置两道钢丝绳与地面的地锚进行斜拉保护，斜拉角度应符合法律规范要求。由于场地限制及其高压线周围实际情况，杉篙搭设高度定为超过高压线 2 米（约 12-14 米），沿围墙边高压线路布设。在防护架上方每隔 6m 插一个三角彩旗，作为塔吊的限制标志线，塔吊吊物或空车转臂时塔臂小车不允许超过限制标志线，用以保证高压线...
