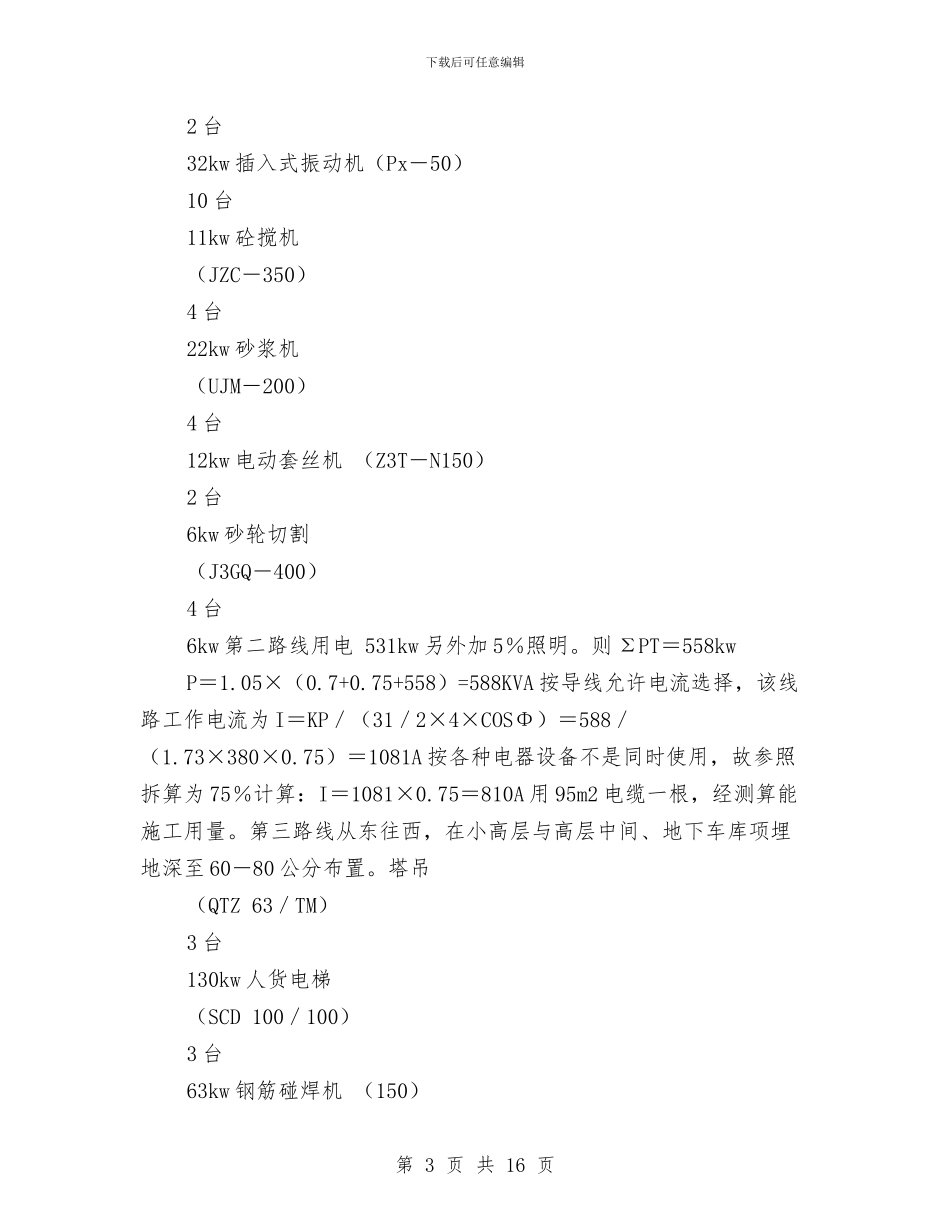

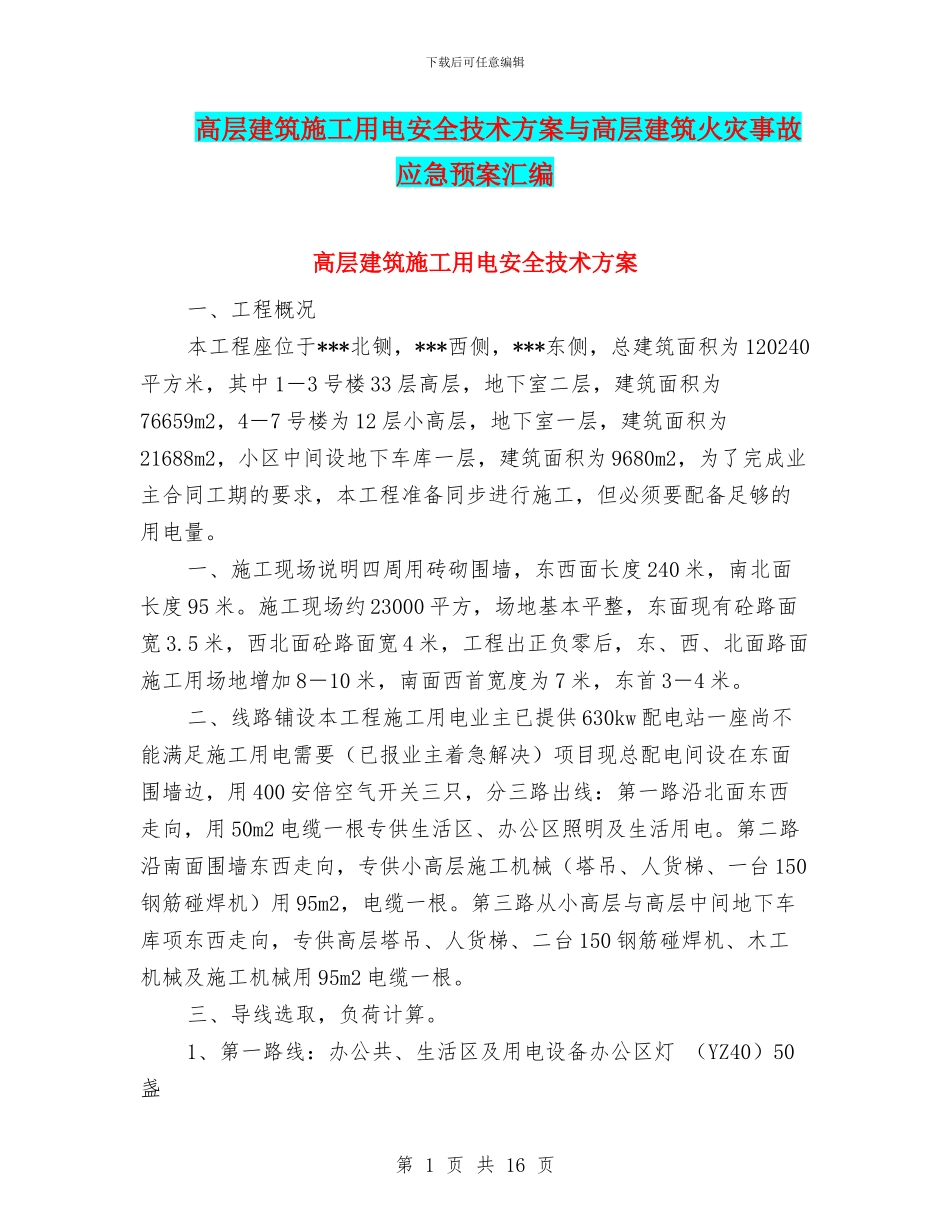

下载后可任意编辑高层建筑施工用电安全技术方案与高层建筑火灾事故应急预案汇编高层建筑施工用电安全技术方案一、工程概况本工程座位于***北铡，***西侧，***东侧，总建筑面积为 120240平方米，其中 1－3 号楼 33 层高层，地下室二层，建筑面积为76659m2，4－7 号楼为 12 层小高层，地下室一层，建筑面积为21688m2，小区中间设地下车库一层，建筑面积为 9680m2，为了完成业主合同工期的要求，本工程准备同步进行施工，但必须要配备足够的用电量。一、施工现场说明四周用砖砌围墙，东西面长度 240 米，南北面长度 95 米。施工现场约 23000 平方，场地基本平整，东面现有砼路面宽 3.5 米，西北面砼路面宽 4 米，工程出正负零后，东、西、北面路面施工用场地增加 8－10 米，南面西首宽度为 7 米，东首 3－4 米。二、线路铺设本工程施工用电业主已提供 630kw 配电站一座尚不能满足施工用电需要（已报业主着急解决）项目现总配电间设在东面围墙边，用 400 安倍空气开关三只，分三路出线：第一路沿北面东西走向，用 50m2 电缆一根专供生活区、办公区照明及生活用电。第二路沿南面围墙东西走向，专供小高层施工机械（塔吊、人货梯、一台 150钢筋碰焊机）用 95m2，电缆一根。第三路从小高层与高层中间地下车库项东西走向，专供高层塔吊、人货梯、二台 150 钢筋碰焊机、木工机械及施工机械用 95m2 电缆一根。三、导线选取，负荷计算。1、第一路线：办公共、生活区及用电设备办公区灯 （YZ40）50盏 第 1 页 共 16 页下载后可任意编辑2kw 办公区空调（xFR－35WF）10 台 10kw 生活区灯 （PZ40－100）320 只 39kw 蒸饭箱（ZFC－200）6 只 72kw 开水箱（DRT－22）5 只 45kw 第一路线用电量 177kw 则：ΣPI177kwP＝1.05×177＝250.5KVA 按导线允许电流选择，该路电流为：I＝KR／（31／2×υ×cosΦ） ＝250.5×1000／（1.73×380×0.75） ＝508A 因各用电设备不是同时工作，故按用电量 75％计算。则 I＝508×0.75＝381A 求得：用 50m2 电缆一根能满足该线路用电负荷。第二路线：设备用电从东向西沿东汉阳围墙边布置塔吊 （QTZ 80） 2 台 88kw 人货电梯（SCD 100／100） 4 台 84kw 钢筋碰焊机 （150） 1 台 150kw 高扬水泵（TV200） 2 台 22kw 沟通弧焊机 （BxI－315F2） 5 台 140kw 平板振动机 （PZ－50） 第 2 页 共 16 页下载后可任意编辑2 台 32kw ...
